7.2
Konfiguration der Eingänge
Der Eingang muss so konfiguriert sein, dass er das vom Eingabegerät ausgegebene
Signal akzeptiert.
Stecken Sie den Jumper für jeden Eingang an die richtige Stelle auf dem Jumper-Block

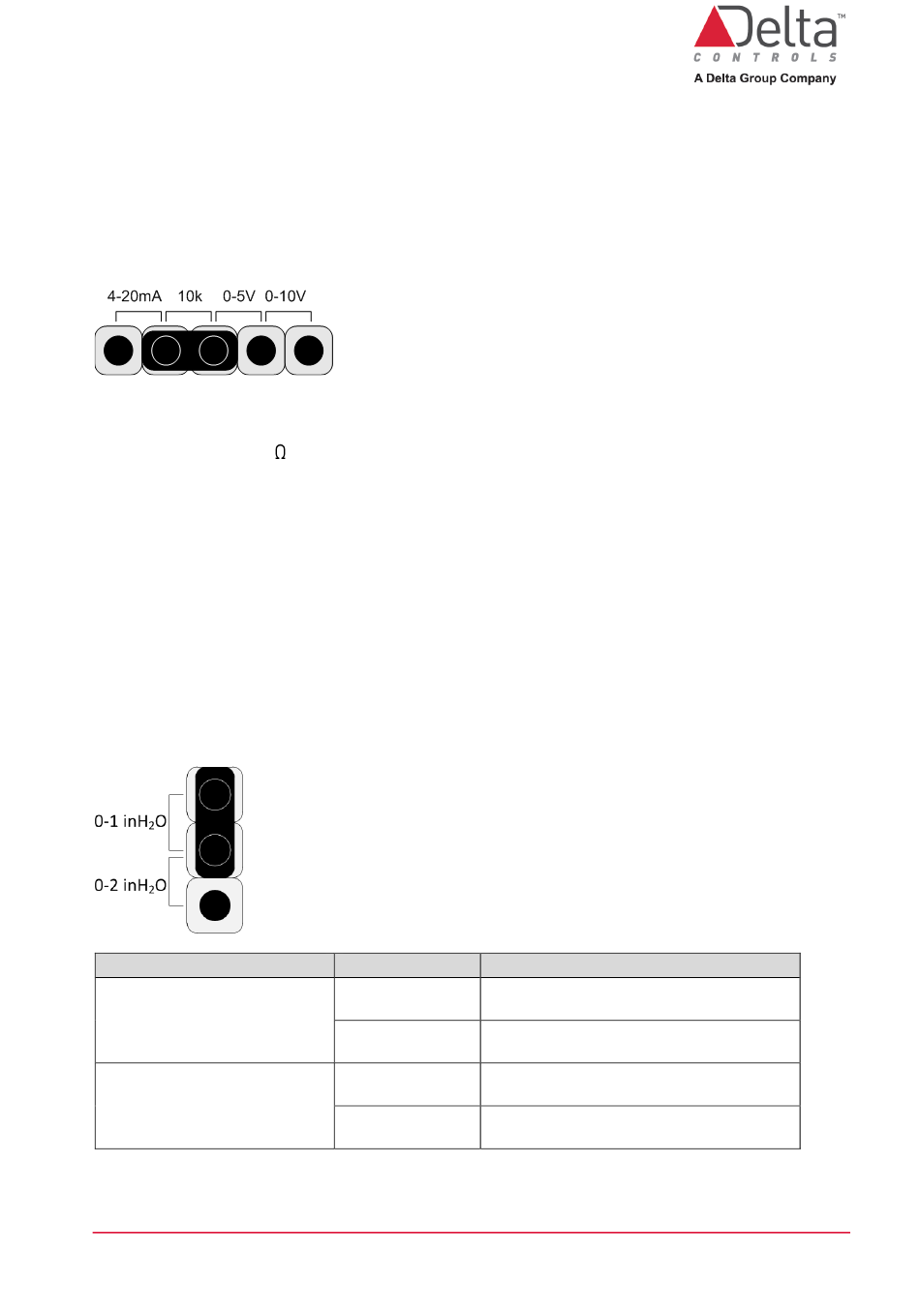

Das nachstehende Diagramm zeigt die werkseitige Standardeinstellung von 10k.
Es gibt folgende Einstellmöglichkeiten:
10 k:
für 10 k Thermistor Temperatur Sensoren oder für potenzialfreie binäre
Eingänge
5 V:
für Sensoren mit einem Signal von 0-5 V DC
10 V:
für Sensoren mit einem Signal von 0-10 V DC
7.3
Konfiguration des Luftstromsensor-Jumpers
Um den Differenzdruckbereich für Ihren Controller einzustellen, stecken Sie den
Jumper über die 2 Pins, die diesem Differenzdruckbereich entsprechen.
Die nachstehende Abbildung zeigt zum Beispiel die Position des Jumpers, wenn Sie den
Bereich 0-1 inH2O auswählen.
Differenzdruckbereich
0-1 inH2O
0-2 inH2O
DE-DVC-V322E Installationsanleitung.docx
Spannung
Differenzdruck
0,5 V
0 Pa
4,5 V
~249 Pa
0 V
0 Pa
5 V
~498 Pa
Seite 17 von 22
