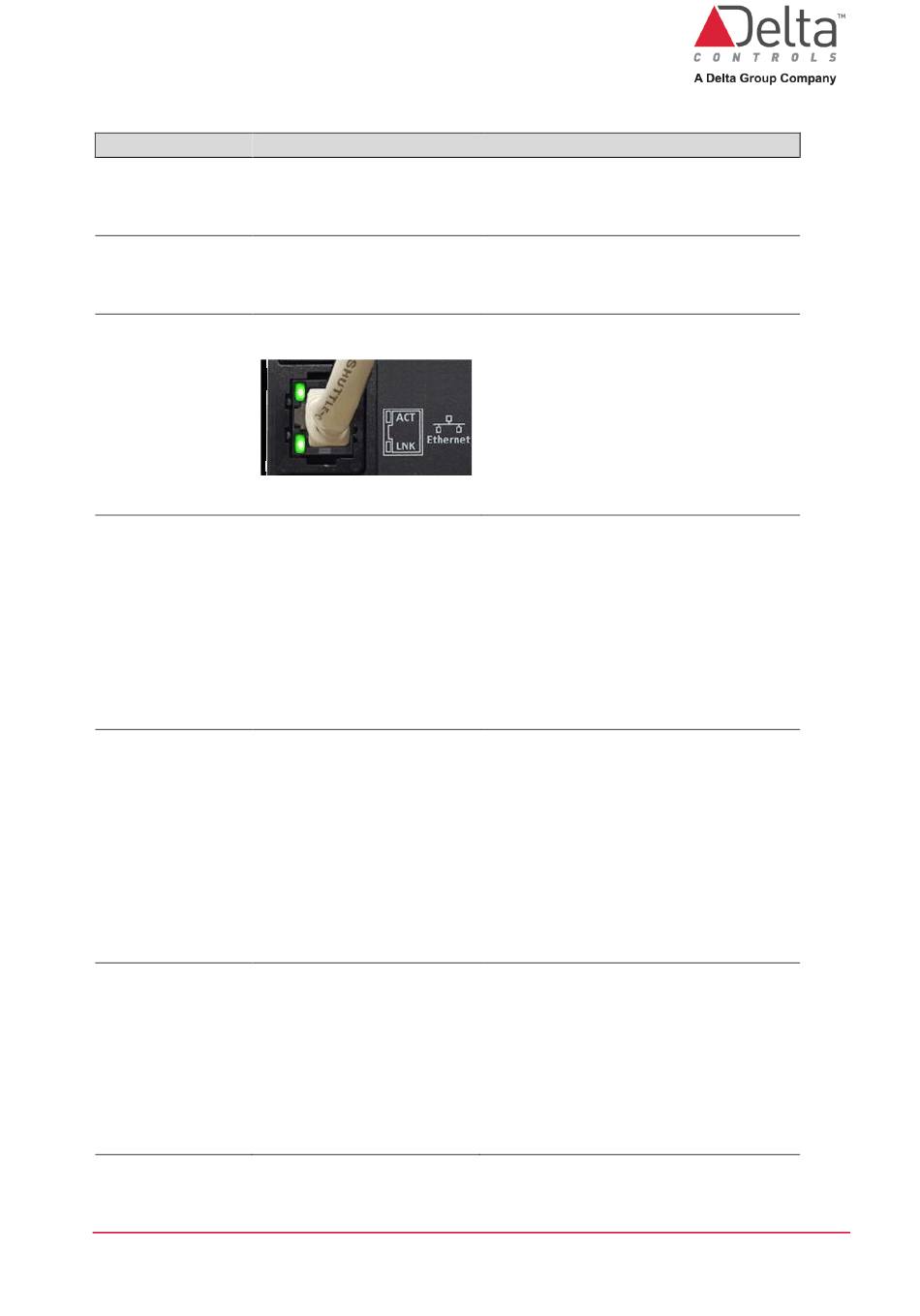

LED-Anzeigen
LED
Funktion
Power
Controller-
Betriebsanzeige
Scan
CPU-Scan-Anzeige
Network
Statusanzeigen für die
(10 BaseT)
Ethernet-Kommunikation
Network (NET1)
MS/TP (RS485)
Kommunikationsstatus
Network (NET2)
MS/TP oder LINKnet
(RS485) (je nach Modell)
Kommunikationsstatus
Augänge
Ausgang-Statusanzeigen
(OP#)
DE-DVC-V322E Installationsanleitung.docx
Beschreibung
Diese gelbe LED leuchtet, um
anzuzeigen, dass der Controller mit
Strom versorgt wird.
Diese rote LED blinkt in einem
Rhythmus, der der CPU-Scanrate
entspricht.
Die grüne Link-LED neben der RJ-45-
Buchse leuchtet, wenn eine
Verbindung zwischen zwei Ethernet-
Geräten hergestellt wurde.
Die grüne Activity-LED in der Nähe
der RJ-45-Buchse blinkt, wenn
Pakete gesendet und empfangen
werden.
Die grüne LED blinkt, wenn der
Controller über den Anschluss
sendet.
Die rote LED blinkt, wenn der
Controller Daten über den Anschluss
empfängt.
Wenn die Kommunikation gut ist,
blinken beide LEDs mit hoher
Frequenz.
Die grüne LED blinkt, wenn der
Controller über den Anschluss
sendet.
Die rote LED blinkt, wenn der
Controller Daten über den Anschluss
empfängt.
Wenn die Kommunikation gut ist,
blinken beide LEDs mit hoher
Frequenz.
Bei einem binären Ausgang ist die
entsprechende LED grün und leuchtet
oder ist aus, je nach dem Status des
Ausgangs.
Bei einem analogen Ausgang variiert
die Intensität der entsprechenden
LED-Beleuchtung in Abhängigkeit
vom Ausgangssignal.
Seite 20 von 22
