Installation der Anschlüsse für die Luftstromschläuche
Der r4.x DVC-Vxxx Druck-/Luftstromsensor benötigt eine geringe Menge an Luftstrom,
was einen kleinen Druckabfall durch die Schläuche verursacht. Dies kann zu einem
leichten Unterschied zwischen dem, was der DVC-Sensor misst, und dem tatsächlichen
Druck am Luftstromabnehmer führen. Wenn die Schlauchlänge weniger als 1 m
beträgt, kann der Einfluss der Schlauchlänge als vernachlässigbar angesehen werden.
Wenn der Schlauch länger als 1 m ist, siehe KbA-2511, wie die größere Schlauchlänge
kompensiert werden kann. Die KbA enthält eine Excel-Tabelle, mit der ein
Ausgleichsfaktor berechnet werden kann.
Der rote Anschluss für den Luftstromschlauch sollte mit der Hochdruckreferenz
verbunden werden.
Der blaue Anschluss für den Luftstromschlauch sollte mit der Niederdruckreferenz
verbunden werden.

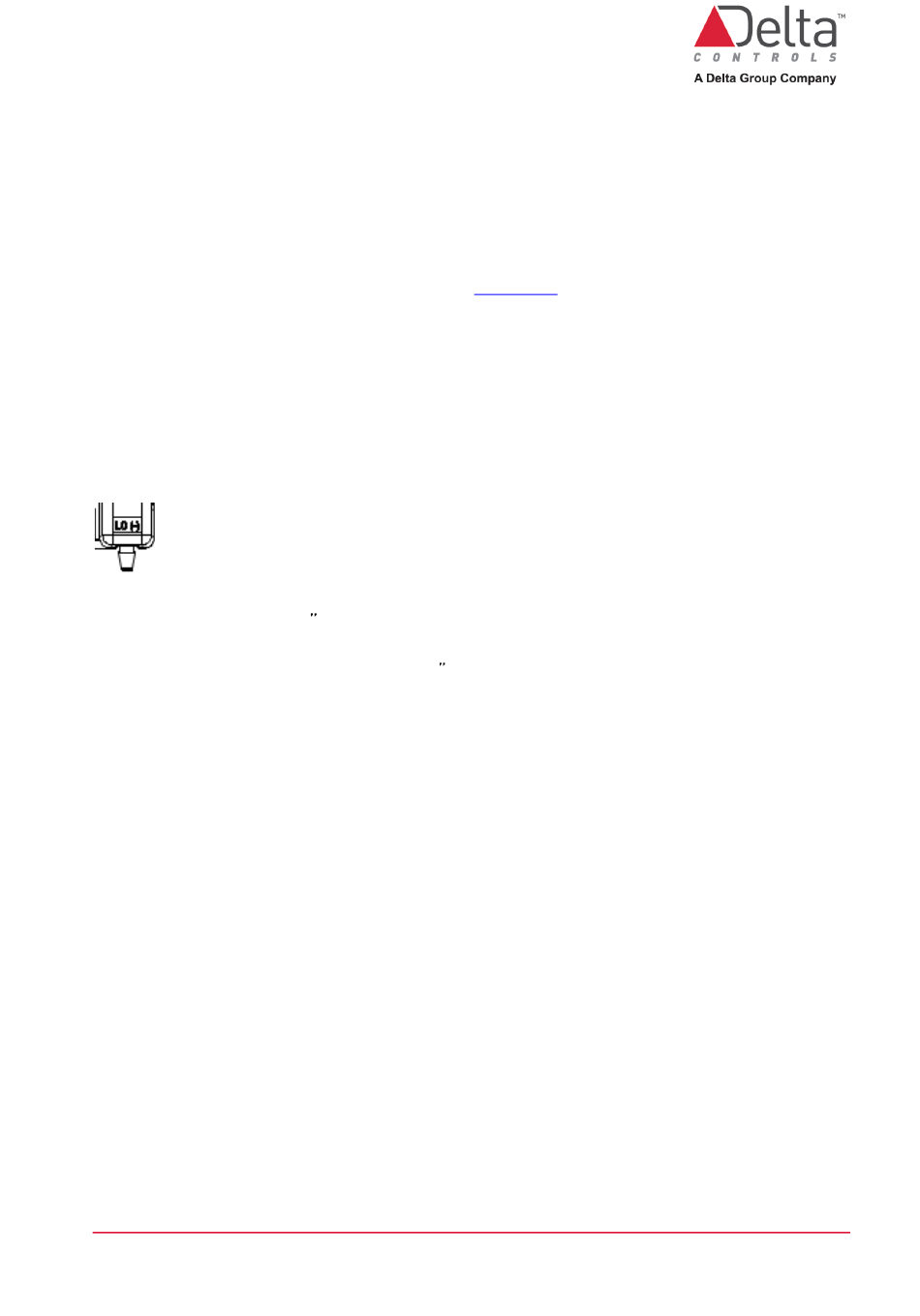

Außerdem zeigt der Text LO" in der unteren rechten Ecke des Controllers den
Schlauch an, der mit der Niederdruckreferenz verbunden werden soll. In diesem Fall ist
es der blaue Schlauch direkt unter dem LO"-Text.
DE-DVC-V322E Installationsanleitung.docx
Seite 7 von 22
© Delta Controls Germany 2022
