7.3
Konfiguration der binären Relais-Ausgänge
Die 3 Lüfter-Relais sind hardwareseitig gegeneinander verriegelt, sodass nur ein
einzelner Ausgang zu einer Zeit aktiv sein kann. Zum Schutz des Motors wird verriegelt,
d.h. alle Ausgänge werden spannungslos geschaltet, wenn zwei oder mehr Ausgänge
gleichzeitig aktiv sind. Die Lüfter-Relais schalten Netzspannung (Leistungsangaben
siehe Geräteeigenschaften unter Punkt 2 dieses Dokuments).
7.4
Konfiguration des binären Hilfs-Relais-Ausganges
Der eZFC verfügt über einen zusätzlichen vierten Relaisausgang für die Versorgung von
Feldgeräten (Leistungsangaben siehe unter Punkt 9 Spezifikationen in diesem
Dokument).
7.5
Konfiguration der analogen Ausgänge
-

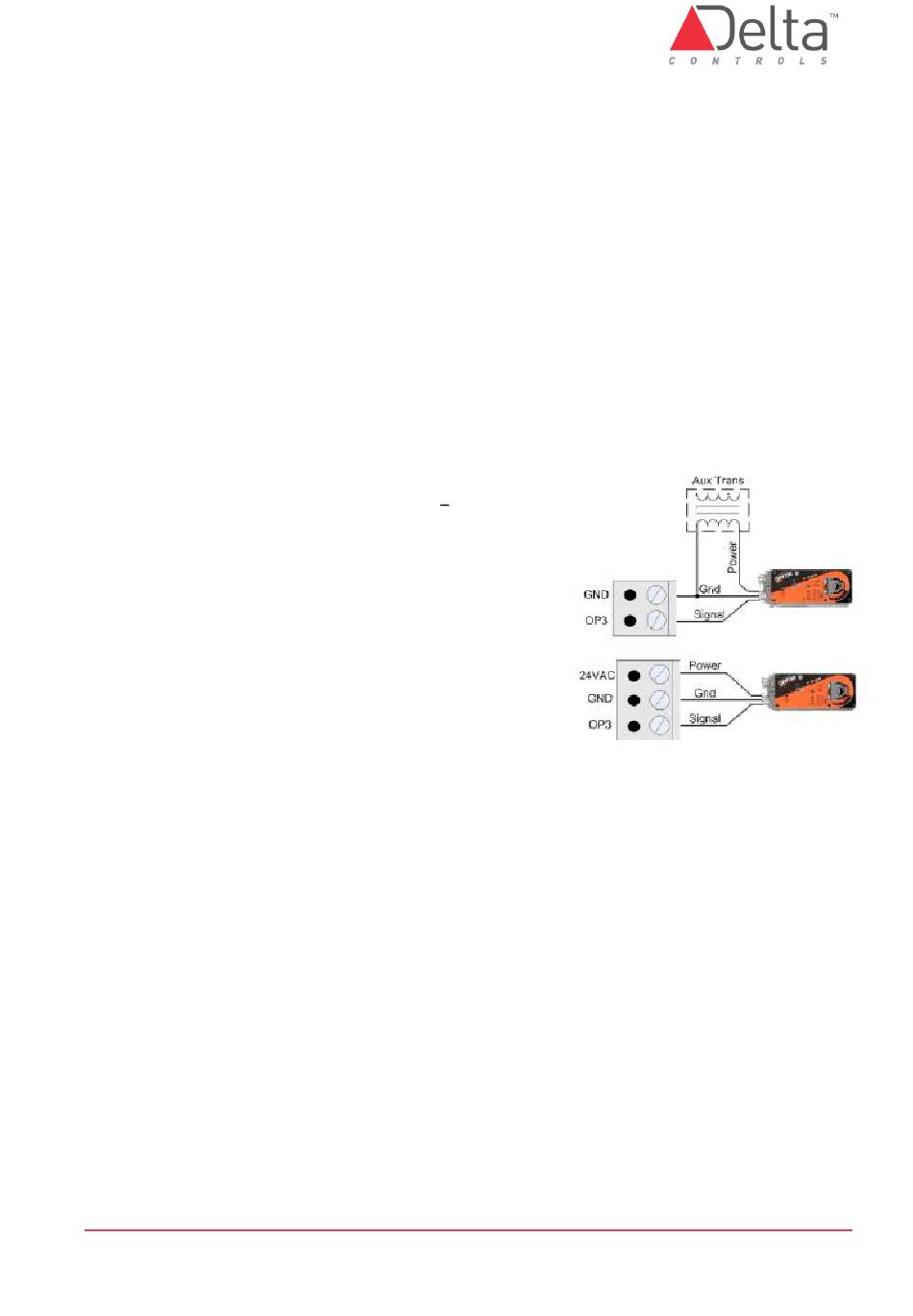

2-drähtige Analoge Ausgänge:
2-drähtige Ausgänge liefern ein 0 10 V DC
Steuersignal für Hilfsgeräte.
-
3-drähtige Analoge Ausgänge:
3-drähtige Ausgänge liefern eine 24V AC
Versorgung für Hilfsgeräte (z.B. Aktuatoren) an
den analogen Ausgängen zusätzlich zum
Steuersignal. Die 24V AC Anschlussklemme ist
entweder mit 24VAC oder APWR
(für Aktuator Versorgung) beschriftet.
Achtung: Analoge Ausgänge haben eine max.
Ausgangsleistung von 0-10 V DC, 20 mA.
