8.3
Konfiguration der analogen Ausgänge
-

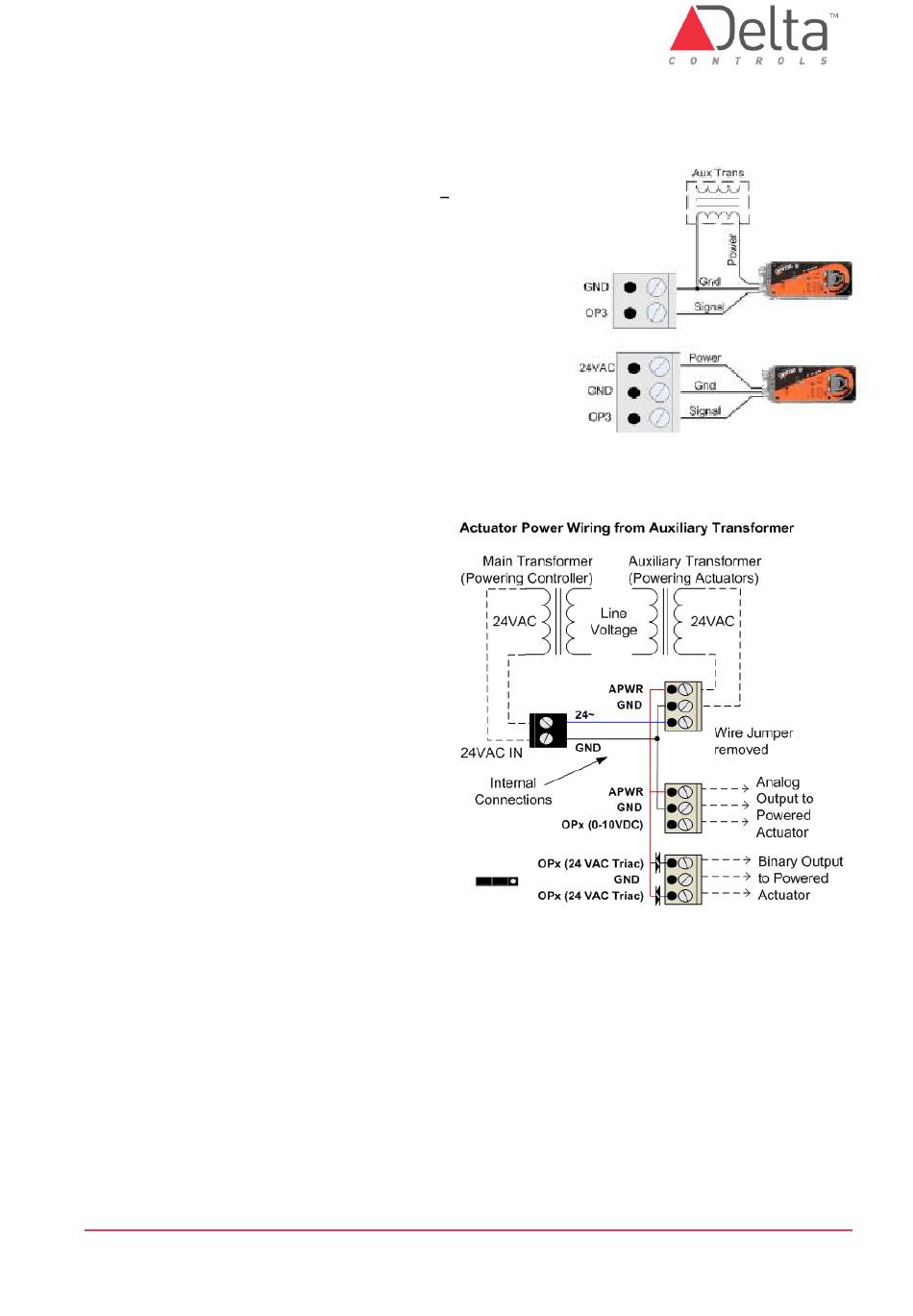

2-drähtige Analoge Ausgänge:
2-drähtige Ausgänge liefern ein 0 10 V DC
Steuersignal für Hilfsgeräte.
-
3-drähtige Analoge Ausgänge:
3-drähtige Ausgänge liefern eine 24V AC
Versorgung für Hilfsgeräte (z.B. Aktuatoren) an
den analogen Ausgängen zusätzlich zum
Steuersignal. Die 24V AC Anschlussklemme ist
entweder mit 24VAC oder APWR
(für Aktuator Versorgung) beschriftet.
Achtung: Analoge Ausgänge haben eine max.
Ausgangsleistung von 0-10 V DC, 20 mA.
8.3.1 Extern versorgte Aktuatoren
Ein Hilfstransformator kann an die APWR
und GND Klemme angeschlossen werden
und somit einen Aktuator mit Spannung
versorgen (s. Abb. rechts).
Bitte beachten Sie, dass aufgrund von
Klasse II Begrenzungen der APWR nicht
mehr als 100VA aufbringen kann.
DE-DxC-1146 Installationsanleitung.docx
© Delta Controls Germany 2022
Seite 14
