4.2

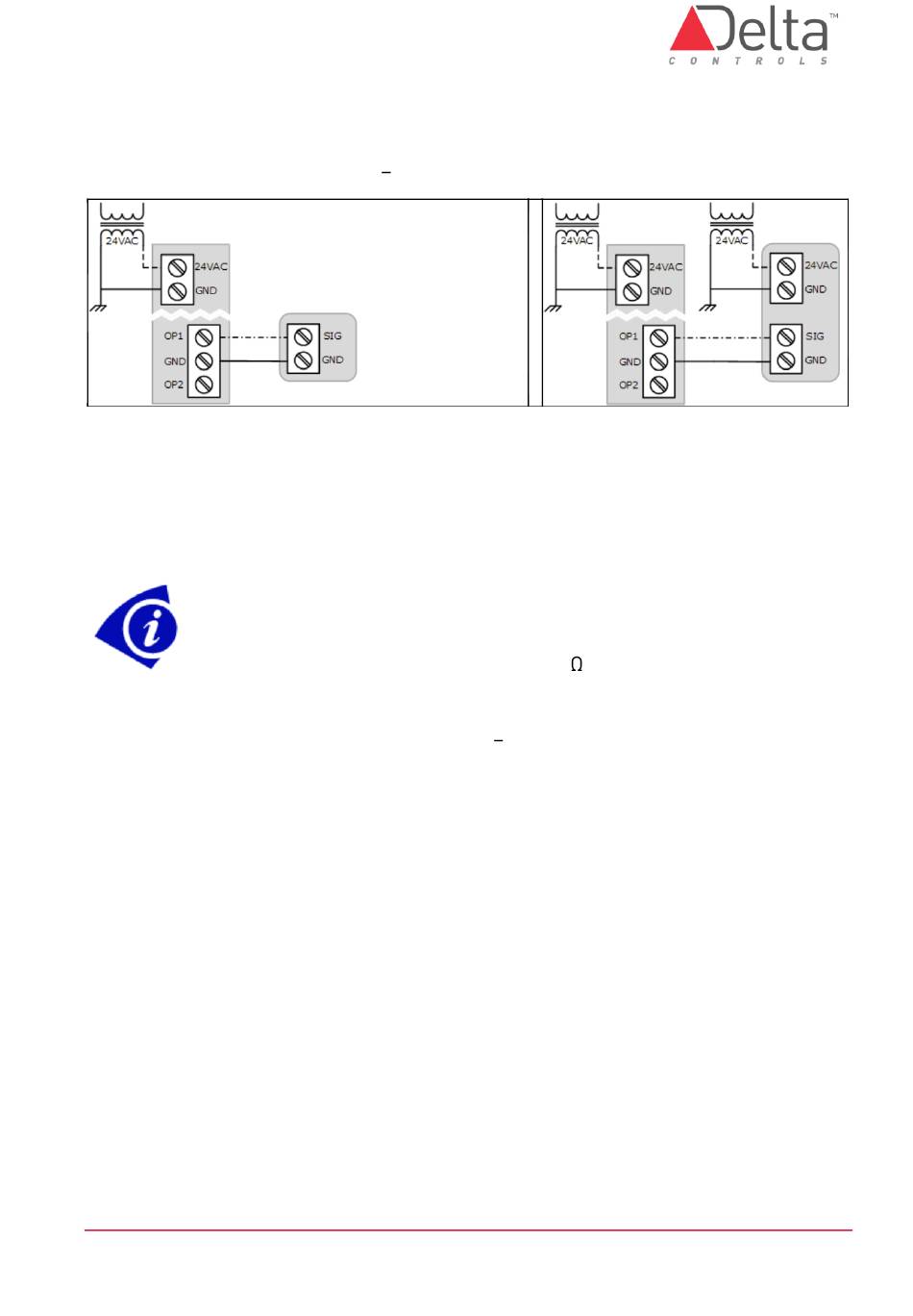

Konfiguration der Analog-Ausgänge
2-drähtige Ausgänge liefern ein 0 20 mA Steuersignal für Feldgeräte.
eBCON, eBMGR, eBX
Strom für pneumatischen
eBM-440I
4.2.1 Berechnung der max. Kabellänge
Die max. zulässige Kabellänge hängt von der Impedanz des Endgerätes ab. Der
Gesamtwiderstand der Leiter hat zwar einen Einfluss, ist aber i.d.R. gering (außer bei
sehr langen Distanzen).
Für die Berechnung der max. Leiterlänge sollte folgende Formel für
2-adrige 0,8 mm² Leiter verwendet werden:
Der Widerstand beider Leiter kann mit 42 /km angenommen werden, die
Länge berechnet sich dann wie folgt:
Gesamtlänge (in m) = 1000 * (500 Impedanz Endgerät) / 42
DE-eBM-440I Installationsanleitung.docx
Wandler
eBCON, eBMGR,
eBX
eBM-440I
© Delta Controls Germany 2023
Device
Seite 15
