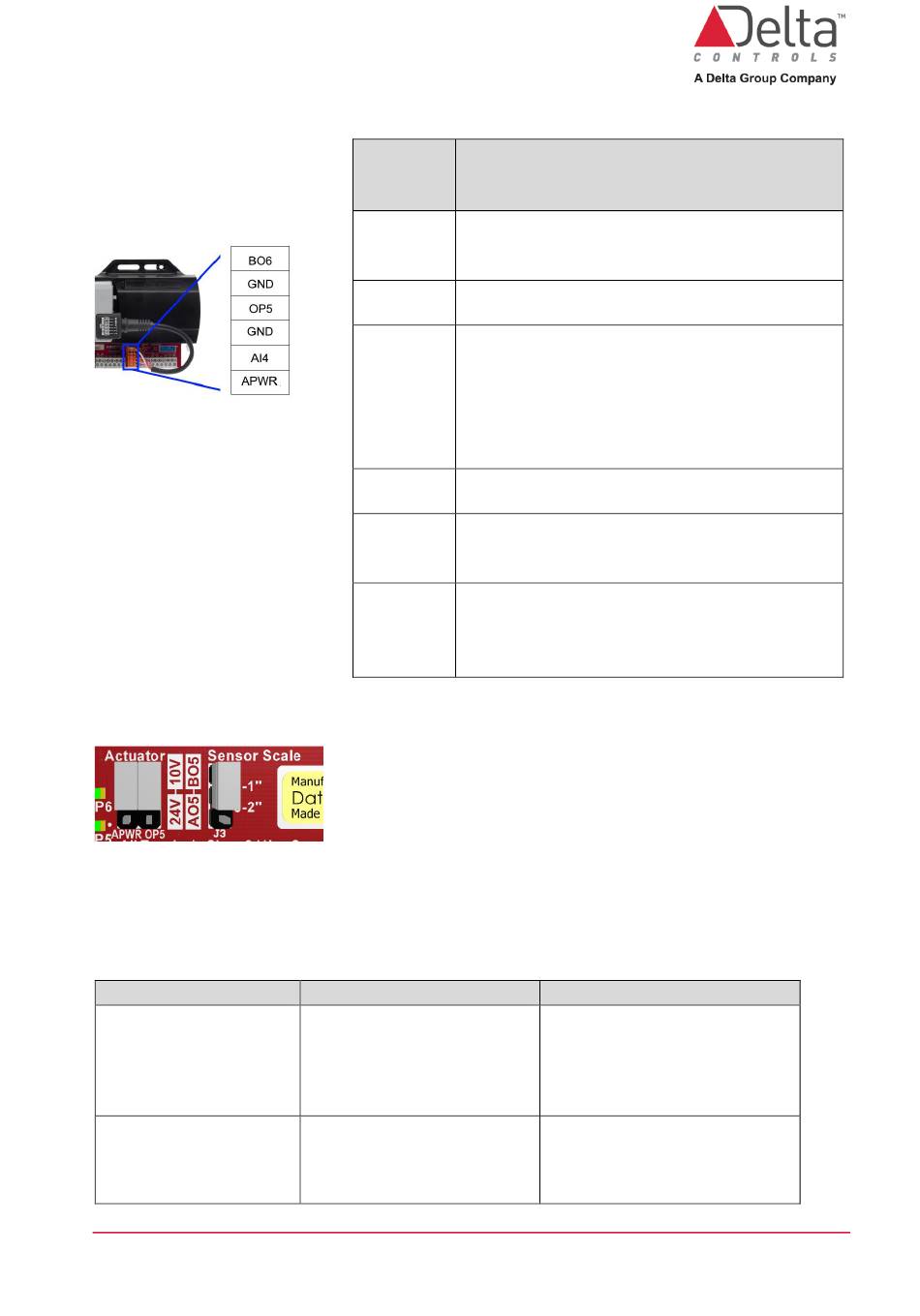

Rev 4.x haben Jumper, die die Ausgänge des unteren APWR-Pins und des OP5-Pins
bestimmen.
Die beiden Jumper für den Stellantrieb sind werkseitig so eingestellt, dass sie mit dem
bestellten Antrieb übereinstimmen. Das vorherige Diagramm zeigt die Jumper, die für
einen 3-Punkt-Stellantrieb (oder die Standardkonfiguration ohne Antrieb) konfiguriert
sind. Bei einem analogen -AAFB-Stellantrieb sind beide Jumper werkseitig deaktiviert.
3-Punkt-
Antriebskonfiguration
Stetige
Antriebskonfiguration
DE-DVC-V322E Installationsanleitung.docx
Anschluss-
Beschreibung
Pin des
Antriebs
BO6
Binärausgang 6 (Klappenmotor im
Uhrzeigersinn)
GND
Massepotenzial
OP5
Entweder BO5 oder A05, je nach Position
des APWR-Jumpers. Siehe die folgende
Jumper-Tabelle für die 3-Punkt- und
Stetige Konfiguration. (Klappenmotor
gegen den Uhrzeigersinn)
GND
Massepotenzial
AI4
(optional) Analogeingang 4
(Stellantriebsrückmeldung)
APWR
Entweder 10 VDC oder 24 VAC für das
Rückführungspotentiometer, je nach
Position des Jumpers Stellung.
APWR-Jumper
10V - APWR liefert 10 VDC
Referenz für 3-Punkt-
Rückmeldepotentiometer
24V - APWR liefert 24 VAC
für Spannungsversorgung
des Antriebs
OP5-Jumper
BO5 - OP5 konfiguriert als
Binärausgang 5 für
Klappenmotor gegen den
Uhrzeigersinn
AO5 - OP5 konfiguriert als
Analogausgang 5 für analoge
Klappenmotorsteuerung
© Delta Controls Germany 2022
Seite 10 von 22
