Quickie WheelDrive Montageanleitung Seite 9

WheelDrive
Montage der Drehmomentstützen am WheelDrive
Vorbereitung
Um die Gefahr von Verletzungen zu vermeiden, immer den
Zusatzantrieb ausschalten und die Batterie herausnehmen.
Anweisungen

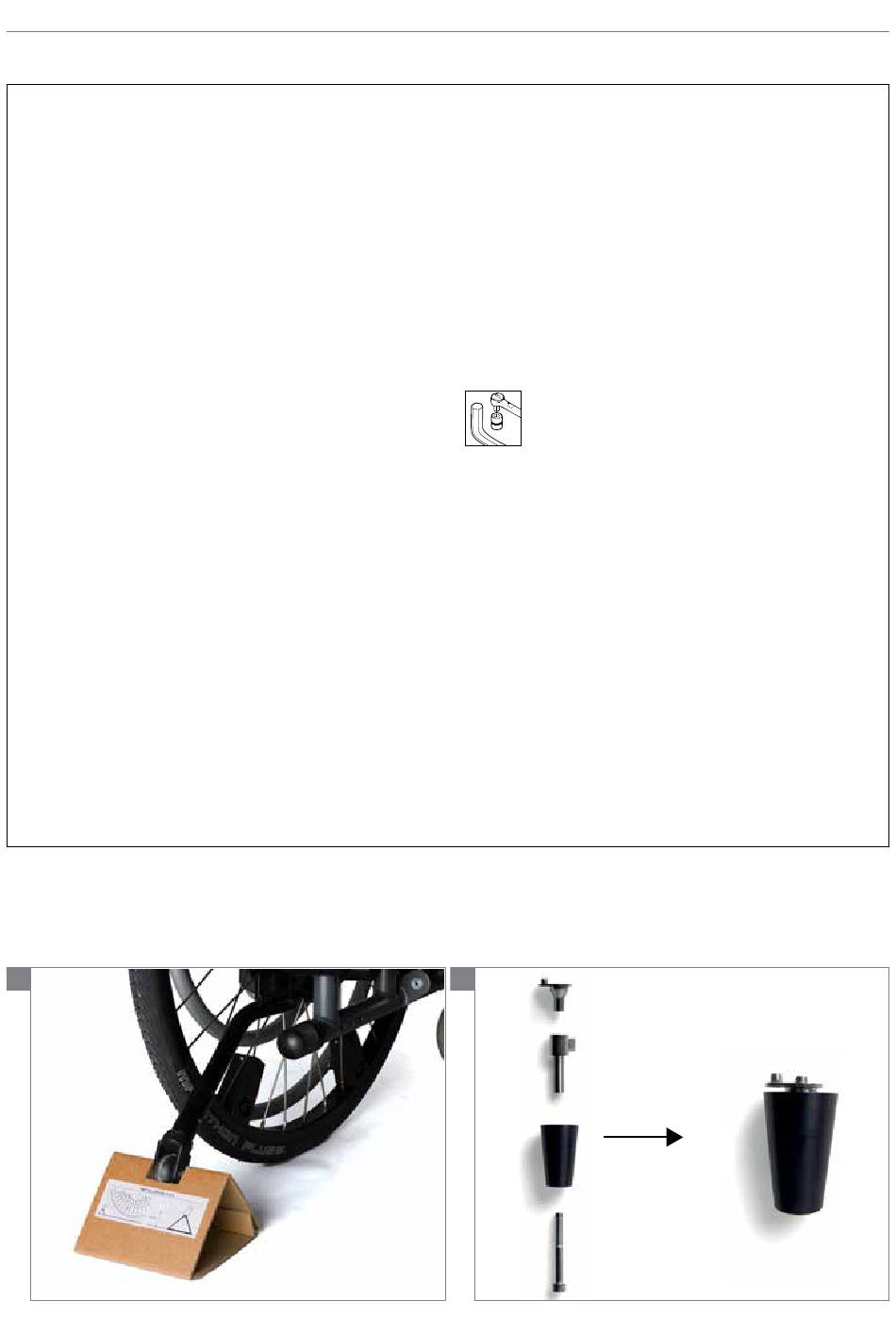

• Positionieren Sie das Sicherheitsrad mit Hilfe des
mitgelieferten Pappdreiecks 6 cm über dem Boden.
• Fügen Sie die 4 Einzelteile der Drehmomentstützen
zusammen
• Bestimmen Sie die Position der ersten Drehmomentstütze
in der Nähe des Rahmens, die der Rückwärtsdrehung
des Motors und der Halteplatte des Sicherheitsrads
entgegenwirkt. Ziehen Sie die Schraube an der
Drehmomentstütze von Hand so an, dass sich die
Drehmomentstütze noch um die Schraube drehen kann.
• Bestimmen Sie die Position der zweiten
Drehmomentstütze in der Nähe des Rahmens, das der
Vorwärtsdrehung des Motors und der Halteplatte des
Sicherheitsrads entgegenwirkt. Ziehen Sie die Schraube
der Drehmomentstütze von Hand so an, dass sich die
Drehmomentstütze noch um die Schraube drehen kann.
Bitte beachten: Vergewissern Sie sich, dass
beide Drehmomentstützen die Drehbewegung in
entgegengesetzte Richtungen verhindern.
Bitte beachten: Vergewissern Sie sich, dass die
Stützfläche am Rollstuhl so starr ist, dass sie dem
Drehmoment des Motors entgegenwirken kann.
• Legen Sie die Kunststofffolie auf die Drehmomentstützen,
um für das richtige Spiel zum Abnehmen des Rades zu
sorgen.
• Drehen Sie die Drehmomentstützen nacheinander im
Uhrzeigersinn zum Rahmen hin und ziehen Sie die
Schraube mit einem 6 mm Drehmomentschlüssel an (25
Nm).
• Ziehen Sie an der Lasche, um die Kunststofffolie von
der Drehmomentstütze abzunehmen. Es ist wichtig,
dass die Folie gleichmäßig abgezogen wird, damit die
Drehmomentstütze und die Folie nicht zu eng am Rahmen
sitzen.
Bitte beachten: Die Drehmomentstützen dürfen nicht zu
1
locker montiert werden. Wenn die Drehmomentstützen zu
locker am Rahmen sitzen, dreht sich die Halteplatte für
das Sicherheitsrad mit dem Motor mit.
• Achten Sie darauf, dass die Drehmomentstützen bis
über die Hälfte in den Rahmen des Rollstuhls eingedreht
werden (Schritt 5)
•
Maßgebliche Artikelnummern
9008490 Montagesatz 12 mm
9008491 Montagesatz 12,7 mm
9008494 Montagesatz 12 mm, kurz
9008495 Montagesatz 12,7 mm kurz
Verwendetes Werkzeug
Drehmomentschlüssel 25 Nm, 6 mm Sechskanteinsatz
6
25Nm
2
