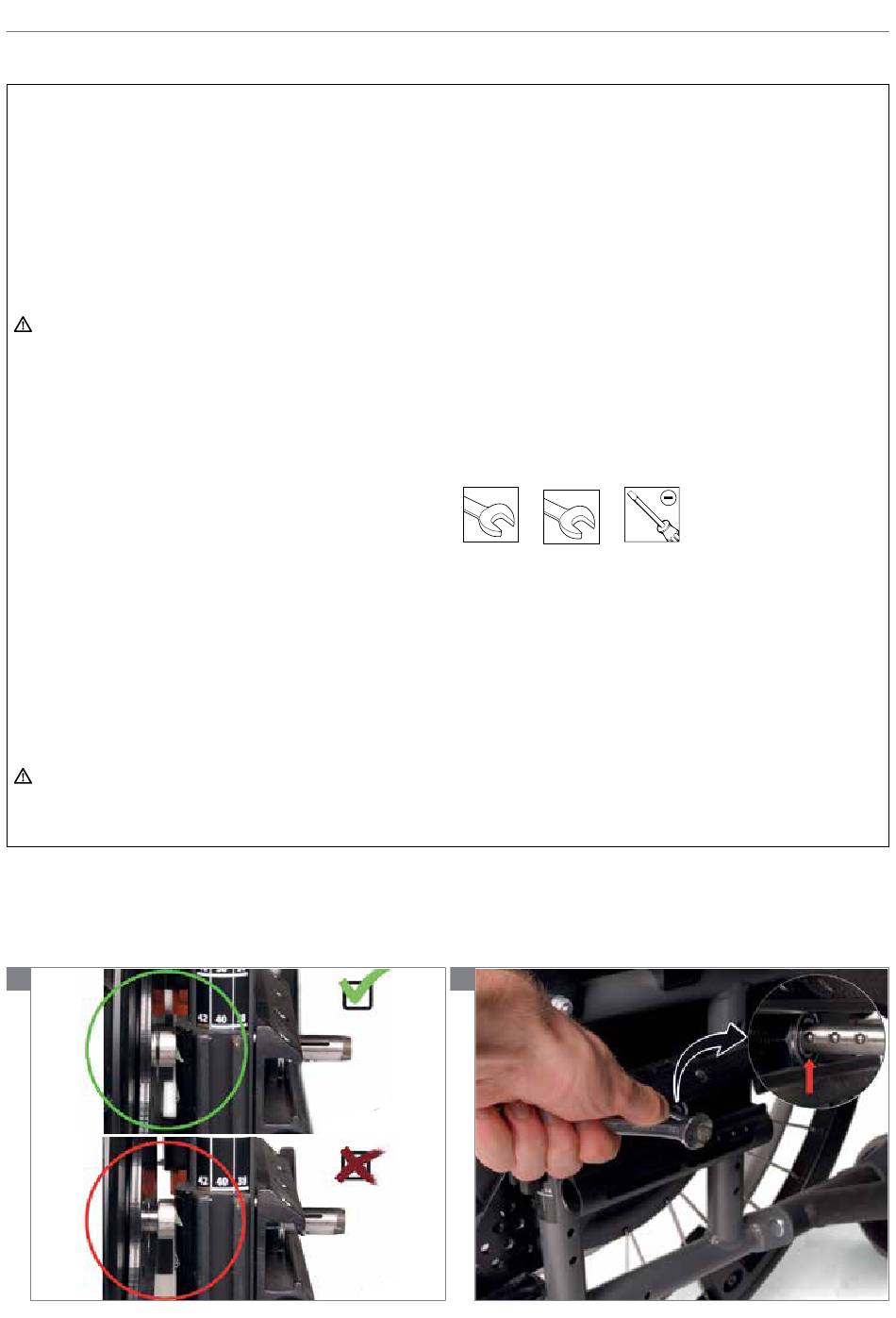

Einstellen der Steckachsen-Kugeln und Verstellen der Stellschraube für den Entriegelungsknopf
Vorbereitung
Um die Gefahr von Verletzungen zu vermeiden, immer den
Zusatzantrieb ausschalten und die Batterie herausnehmen.
Anweisungen
• Stecken Sie den WheelDrive mit dem Sicherheitsrad
und der Steckachse ganz in die Achsaufnahme.
Die Halteplatte für das Sicherheitsrad sollte die
Achsaufnahme berühren.
• Lösen Sie die Steckachse innen mit einem 10
mm Gabelschlüssel, bis eine Kugel ganz aus der
Achsaufnahme herauskommt.
Warnung: Lösen Sie die Steckachse nicht um mehr als
10 mm nach außen (zweites Kugelpaar). Die Steckachse
ist dann nicht richtig im Motor befestigt und könnte sich
lösen!
• Die Steckachse ist in der richtigen Position, in der sie in
die Achsaufnahme einrasten kann.
• Drehen Sie die Stellschraube für den Entriegelungsknopf
an der Außenseite der Steckachse mit einem 6 mm
Gabelschlüssel. Die äußere Spitze der Steckachse sollte
den Entriegelungsknopf am Griff berühren. Wenn sie ihn
gar nicht berührt, kann das Rad nicht richtig abgenommen
werden. Wenn sie den Entriegelungsknopf zu fest berührt,
wird die Kugelverriegelung entriegelt und das Rad könnte
sich lösen.
Bitte beachten: Wenn die Stellschraube für den
Entriegelungsknopf den Entriegelungsknopf berührt, nicht
mehr weiterdrehen. Tipp: Bringen Sie die Stellschraube
für den Entriegelungsknopf in einen Abstand von 1 bis 2
mm vom Entriegelungsknopf.
• Nehmen Sie das Rad ab und verstellen Sie die
Stellschraube für den Verriegelungsschieber mit einem
Schraubenzieher. Der Schieber sollte mit dem Kugelpaar
ausgerichtet werden, um diese Kugeln an der Länge der
Achsaufnahme zu arretieren.
Warnung: Achten Sie darauf, dass der Schieber genau
mit den Kugeln ausgerichtet ist. Bei ungenügender
Ausrichtung kann sich die Kugelarretierung lösen und die
1
Achse am Rollstuhl gelockert werden.
• Bringen Sie das Rad wieder am Rollstuhl an, drücken Sie
dazu den Entriegelungsknopf am Griff.
• Abschließende Überprüfung: Nehmen Sie das Rad
ab und bringen Sie es wieder an. Wenn Sie ein
Klickgeräusch hören, ist die Steckachse richtig eingestellt.
Wenn Sie kein Klickgeräusch hören, heißt das, dass die
Kugeln nicht aus der Steckachse herausragen können.
Die Steckachse arretiert die Achse nicht in der Aufnahme.
Wiederholen Sie die Schritte für die Feineinstellung der
Steckachse.
Bitte beachten: Verwenden Sie beim Einstellen
der Stellschraube für den Entriegelungsknopf einen
Schraubenzieher an der Stellschraube des Schiebers, die
sich an der inneren Spitze der Steckachse befindet, damit
der Schieber ganz mit den Kugel ausgerichtet ist.
Verwendetes Werkzeug
Gabelschlüssel, 6 mm
Gabelschlüssel, 10 mm
Schraubenzieher
