Quickie WheelDrive Montageanleitung Seite 3

WheelDrive
Vorbereitung vor der Fahrt mit dem WheelDrive
Die Montage des WheelDrive sollte von qualifiziertem Fachpersonal durchgeführt werden.
Vor der Fahrt mit dem Zusatzantrieb muss folgendes durchgeführt werden:
• Nehmen Sie die Abdeckungen der Batterie-Kontakte ab
• Lassen Sie die Batterie in den WheelDrive einrasten
• Führen Sie die Schritte in den nächsten Absätzen aus:
• Bestimmen, welche Steckachse zu verwenden ist
• Montage der Steckachse
• Entriegeln der Kugelverriegelung an der Steckachse
• Einstellen der Steckachsen-Kugeln und Verstellen der Stellschraube für den Entriegelungsknopf
• Montage von zusätzlichen Adapterplatten (optional) für die Drehmomentstützen
• Montage der Drehmomentstützen
• Montage der Räder am Rollstuhl und Einstellen der Drehmomentstützen
Steckachse
Stellschraube für den
6
Entriegelungsknopf
AUSSEN

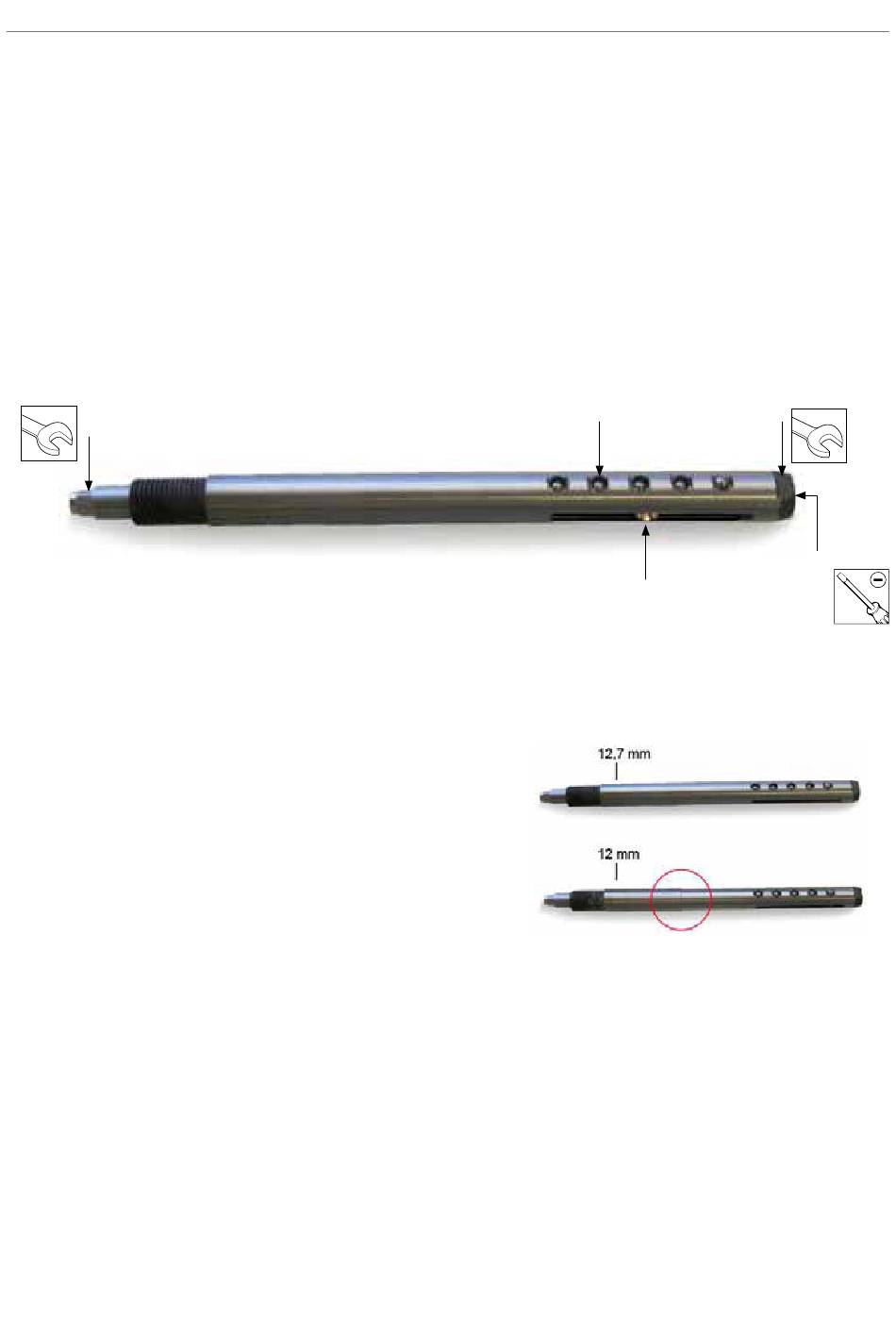

Bestimmen Sie, welche Steckachse verwendet werden muss
Es sind zwei Arten von Steckachsen erhältlich.
• Steckachse für Aufnahmen von 25 - 75 mm
• Steckachse kurz für eine 37 mm Aufnahme
Beide Arten sind mit 2 Durchmessern erhältlich: 12 und 12,7 mm.
Vergewissern Sie sich vor dem Einbau des WheelDrive, dass Sie
die Steckachse der richtigen Größe verwenden. Den Unterschied
zwischen 12 und 12,7 mm erkennen Sie an der Rippe in der Mitte der
Steckachse. Die Steckachse ohne Rippe ist die 12,7 mm Steckachse.
Die Achse mit Rippe ist die 12 mm Steckachse.
Steckachsdurchmesser Bestimmen Sie anhand der Aufnahme
am Rollstuhlrahmen, welchen Durchmesser Sie für die Steckachse
benötigen. Wenn Sie kein Messmittel zum Messen des
Durchmessers Ihrer Achsaufnahme zur Verfügung haben, können
Sie den benötigten Achsdurchmesser auch durch Ausprobieren
bestimmen: die Achse muss fest sitzen. Achten Sie darauf, dass sie
kein Spiel hat und die Steckachse nur entlang der Länge der Achse
bewegt werden kann.
Steckachsenlänge Wenn Sie einen Rollstuhl mit
Neigungsverstellung haben, eignet sich die kurze Steckachse
wahrscheinlich besser. Durch die Verwendung der kurzen
Steckachse wird ein Konflikt zwischen der Steckachse und der
Neigungsverstellung des Rollstuhls vermieden. Vergewissern Sie sich
vor dem Einbau der kurzen Steckachse, dass der Rollstuhlrahmen
über eine 37 mm Aufnahme verfügt. Sie können die eingebaute
Aufnahme auch durch eine 37 mm Aufnahme ersetzen. Siehe den
nächsten Absatz zur Montage und Einstellung der Steckachse.
Kugeln
Verriegelungsschieber
(nicht für Steckachse kurz)
Steckachsen-
10
Befestigung
INNEN
Stellschraube für
Verriegelungsschieber
| 3
