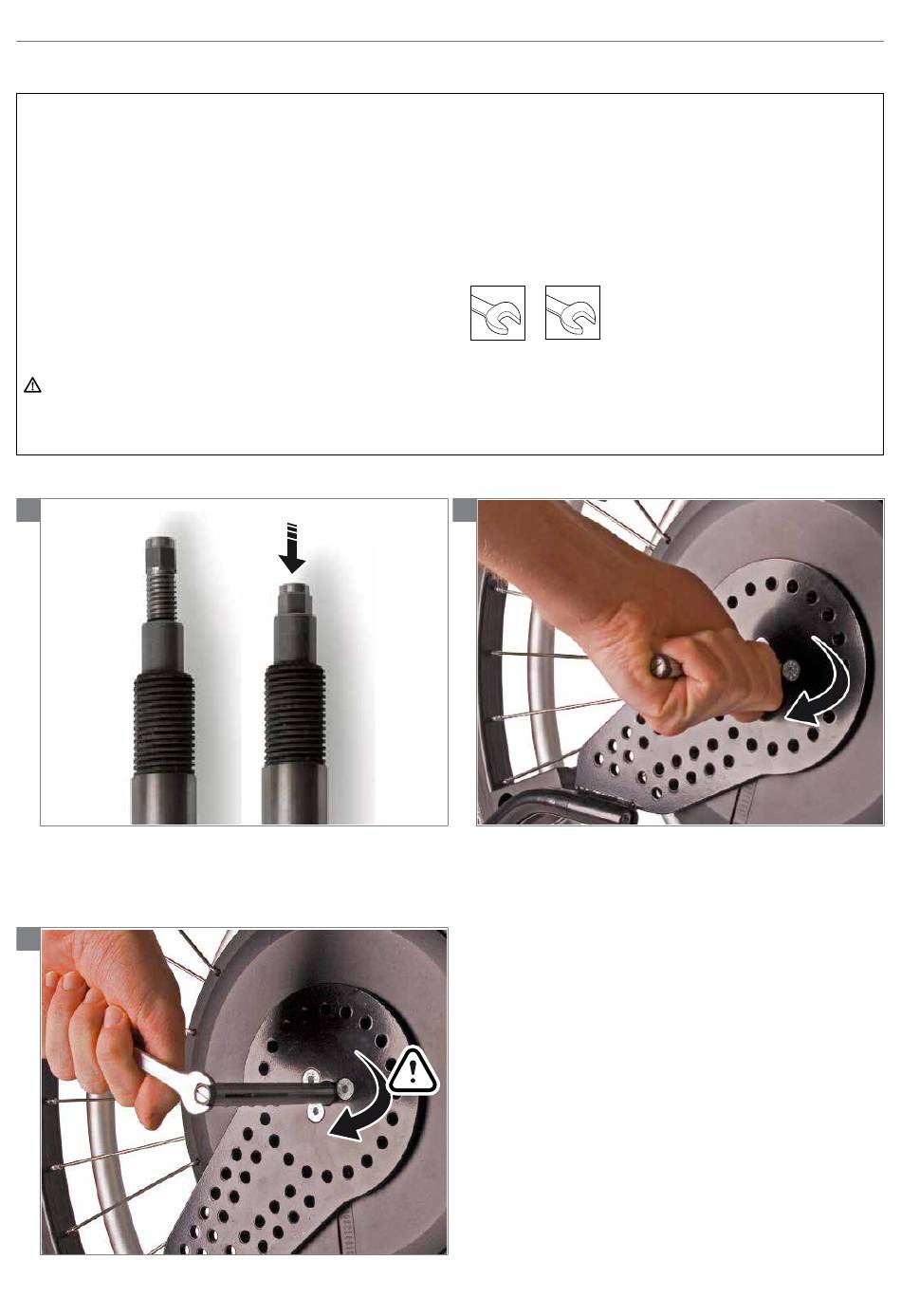

Montage der Steckachse
Vorbereitung
Um die Gefahr von Verletzungen zu vermeiden, immer den
Zusatzantrieb ausschalten und die Batterie herausnehmen.
Anweisungen
• Drehen Sie die Stellschraube für den Entriegelungsknopf
ganz in das äußere Ende der Steckachse. Das kann von
Hand oder mit einem 6 mm Gabelschlüssel erfolgen.
• Stecken Sie die Steckachse in das Motorgehäuse und
ziehen Sie sie von Hand an, bis Sie einen Widerstand
spüren.
• Ziehen Sie die Steckachse im Gehäuse mit einem 10 mm
Gabelschlüssel ganz an der Steckachsen-Befestigung
an. Sie müssen die Steckachse mehrmals drehen, bis sie
ganz befestigt ist.
Warnung! Wenn die Steckachse nicht richtig im Motor
befestigt ist, kann sie sich lösen!
1
3
Hinweis! Wenn die Steckachse nicht richtig im Motor befestigt
ist, kann sie sich lösen!
Maßgebliche Artikelnummern
9008490 Montagesatz 12 mm
9008491 Montagesatz 12,7 mm
9008494 Montagesatz 12 mm, kurz
9008495 Montagesatz 12,7 mm kurz
Verwendetes Werkzeug
Gabelschlüssel, 6 mm
Gabelschlüssel, 10 mm
6 10
2
