Quickie WheelDrive Montageanleitung Seite 8

8 |
Montage von zusätzlichen Adapterplatten (optional) für die Drehmomentstützen
Vorbereitung
Um die Gefahr von Verletzungen zu vermeiden, immer den
Zusatzantrieb ausschalten und die Batterie herausnehmen.
In manchen Fällen ist nicht genügend Platz zum Positionieren der
Drehmomentstützen auf der Halteplatte für die Sicherheitsräder
vorhanden. Es kann auch vorkommen, dass die Drehmomentstützen
andere Teile des Rollstuhls oder einen Kippmechanismus
behindern. In diesem Fall können die optionalen zusätzlichen
Adapterplattenplatten nützlich sein.

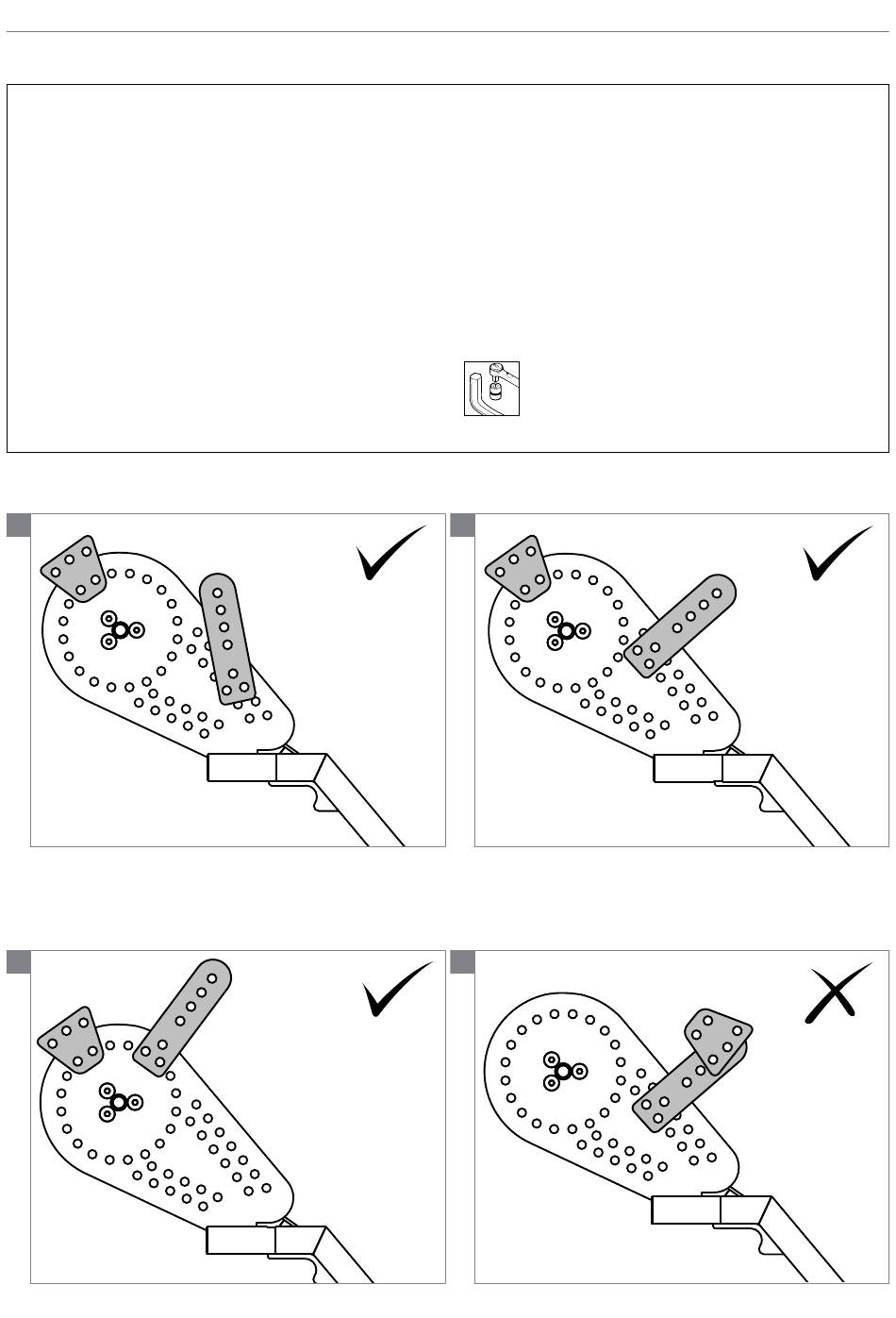

Zwei zusätzliche Adapterplatten sind optional erhältlich. Verwenden
Sie nur die Adapterplatten, die am besten zu den Umständen passen.
Hinweis! Bringen Sie nicht eine Adapterplatte über einer anderen an.
Anweisungen
• Wählen Sie die Adapterplatte, die am besten passt, suchen Sie
eine mögliche Position für die Adapterplatte und bestimmen Sie,
1
3
welche Befestigungslöcher zu verwenden sind.
• Befestigen Sie die Adapterplatten mit zwei Schrauben und einem
Drehmomentschlüssel (25 Nm).
• Suchen Sie eine mögliche Position für die Drehmomentstütze auf
der Adapterplatte in der Nähe des Rahmens.
• Ziehen Sie die Schraube an der Drehmomentstütze von Hand
so an, dass sich die Drehmomentstütze noch um die Schraube
drehen können.
• Drehen Sie die Drehmomentstütze gegen den Rahmen und ziehen
Sie die Schraube an
Verwendetes Werkzeug
6
Drehmomentschlüssel 25 Nm, 5 mm Sechskanteinsatz
25Nm
5
25Nm
2
4
WheelDrive
