Netzwerk- und Stromanschluss, zusätzliche Kabel

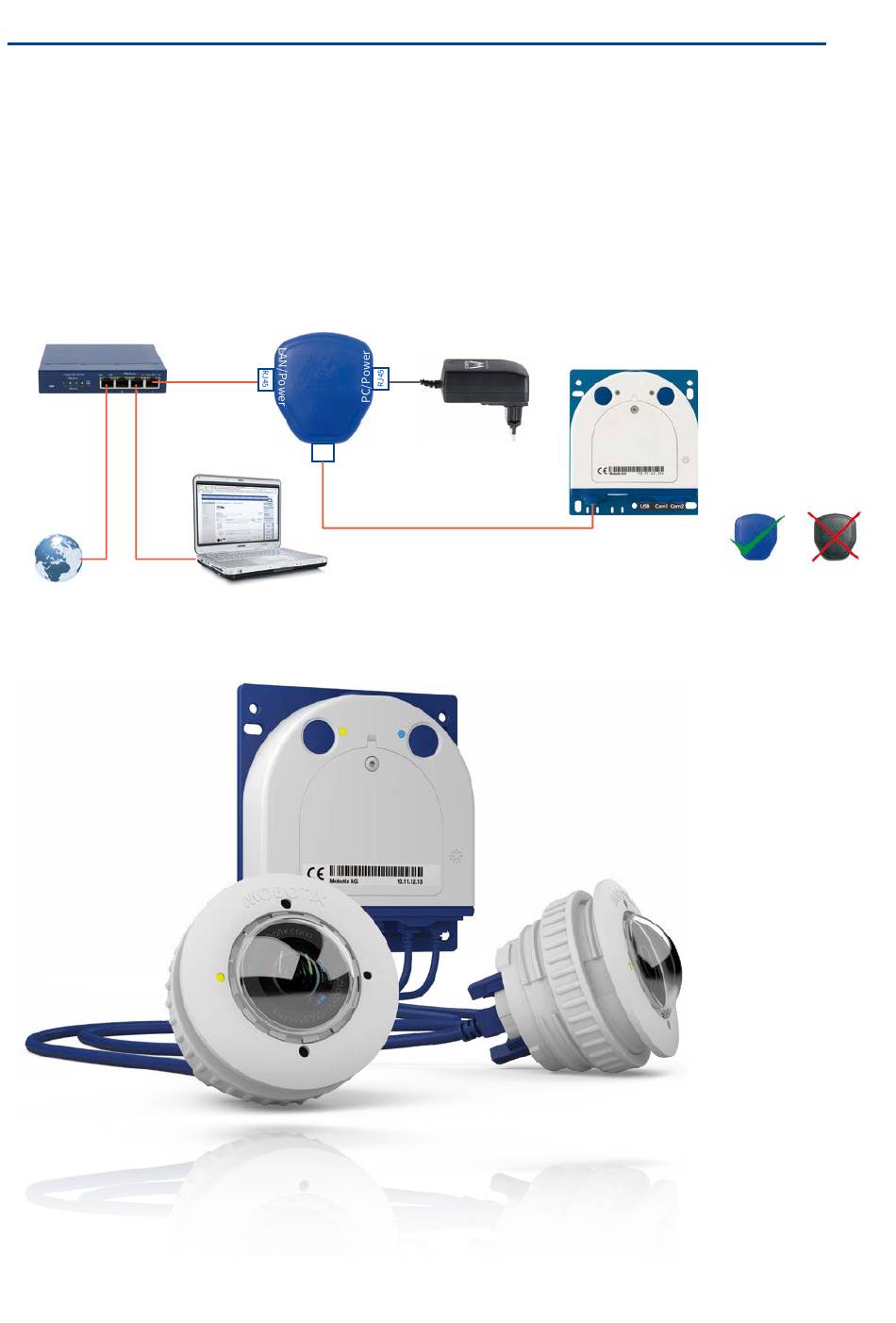

2.4.4 Stromversorgung mit Switch
1. Verbinden Sie das werkseitig installierte Kabel der Kamera mit der Buchse Camera
des PoE-Adapters.
2. Verbinden Sie die Buchse LAN/Power des PoE-Adapters mit einem Ethernet-Anschluss
des Switch/Routers bzw. der Wanddose.
3. Stecken Sie den RJ45-Stecker des Netzteils in die Buchse PC/Power des PoE-Adapters.
Switch/Router
LAN/www
PoE-Adapter
(MX-NPA-PoE)
Camera
RJ45
PC
(10.8.0.11/255.0.0.0)
Netzteil
Kamera
(10.8.0.99)
IP-Adressen in den
Abbildungen nur
beispielhaft
Verwenden Sie für die S16
das blaue MX-NPA-PoE-
Set oder die MX-NPA-Box
– das frühere MOBOTIX
Netzwerk-Power-Zubehör
NPA-Set, Power-Box und
Power-Rack (MX-NPA-Set,
MX-NPR-4 und MX-NPR8/20)
ist für den Einsatz der
S16 nicht geeignet!
