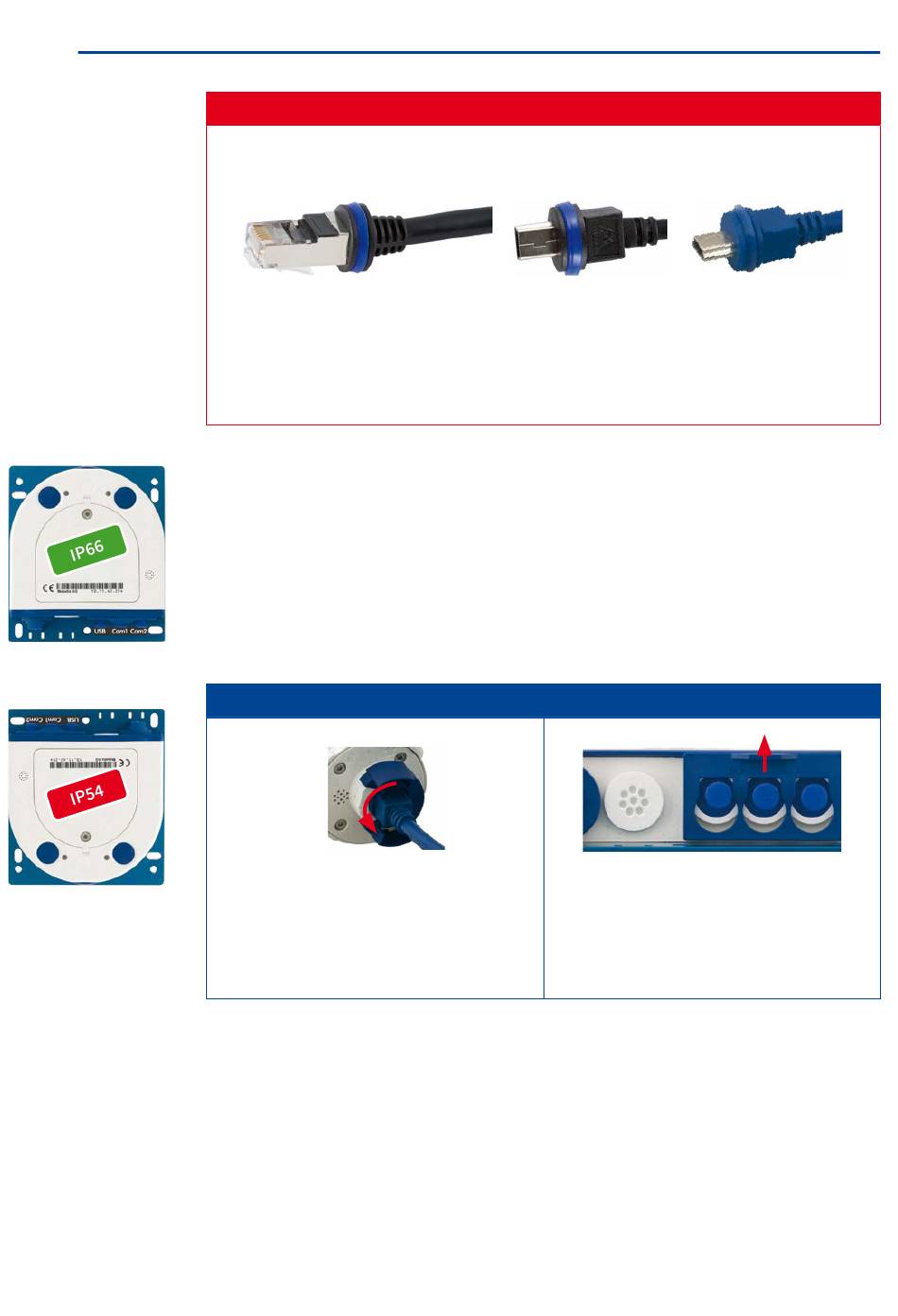

S16 Kamerahandbuch: Montage
Anschlüsse nach unten
Anschlüsse nach oben
58
Um die Dichtigkeit der Kamera dauerhaft zu gewährleisten, dürfen nur MOBOTIX-Kabel
für den Ethernet- und den USB-Anschluss verwendet werden.
Ethernet
(Netzwerk)
Nicht verwendete Anschlüsse sind durch die passenden Kabelstopfen und Schließen
der entsprechenden Verriegelungen zu sichern , um das Innere des Gehäuses vor
Wasser und Staub zu schützen.
Überkopfmontage vermeiden (reduzierte Wetterfestigkeit)
Wird die S16 nicht mit den Anschlüssen nach unten weisend montiert, erreicht die Kamera
nicht mehr die Schutzklasse IP66, sondern nur noch IP54. Bei Überkopfmontage darf die
S16 also nur in trockenen Räumen betrieben werden.
Entfernen von MOBOTIX-Kabeln bzw. Stopfen
Zum Entfernen eines der oben gezeigten Kabel oder eines Stopfens aus der S16 muss zuerst
die entsprechende Verriegelung entfernt bzw. gelöst werden:
Patchkabel
1. Bajonettverschluss nach links
drehen.
2. Bajonettverschluss abnehmen.
3. Kabel/Stopfen herausziehen.
Achtung
MiniUSB
Mini-USB-Kabel
1. Dreifach-Arretierung
Einrasten nach vorne (weg von der
Grundplatte) ziehen.
2. Kabel/Stopfen herausziehen.
Sensorkabel
bis
zum
