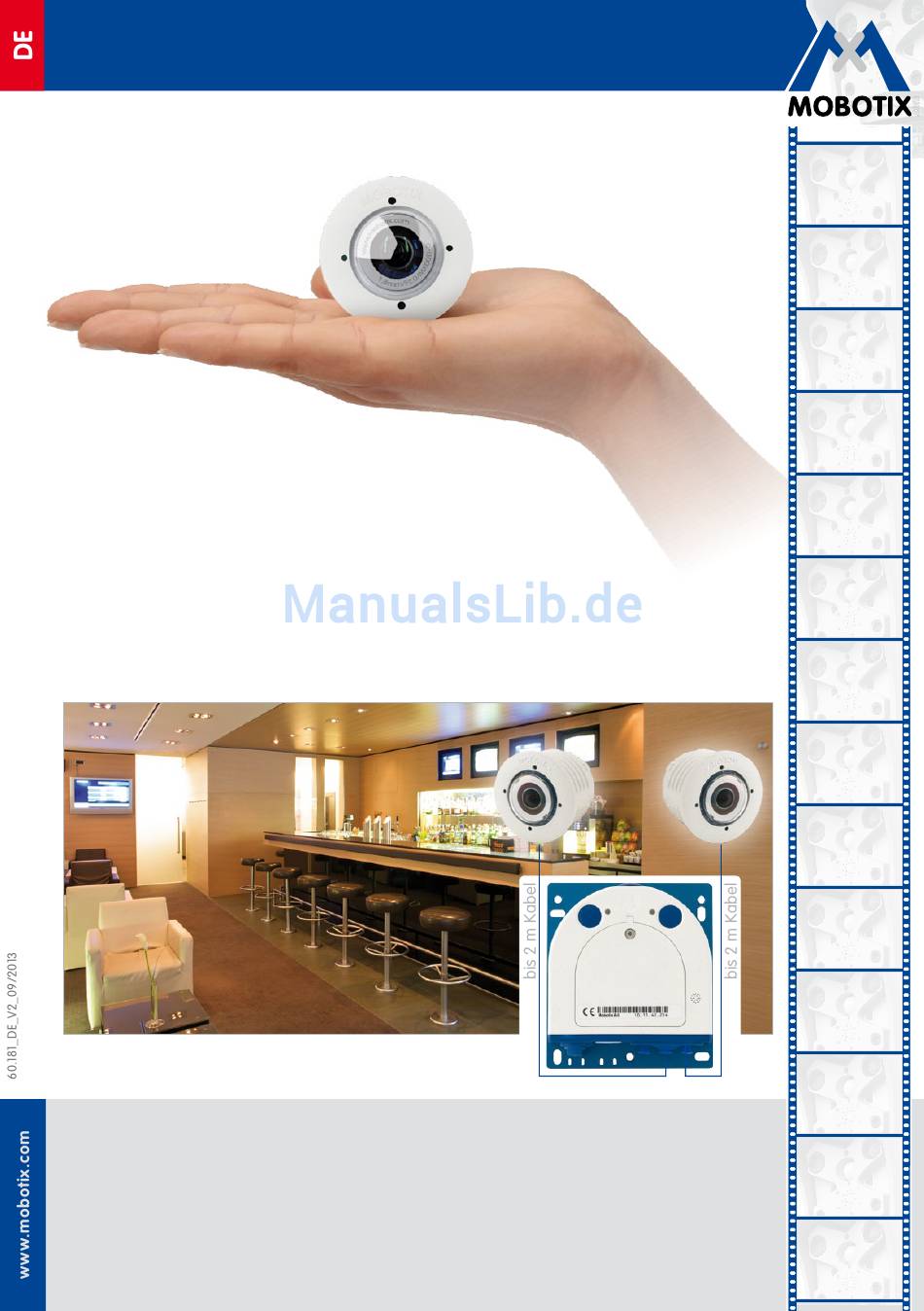

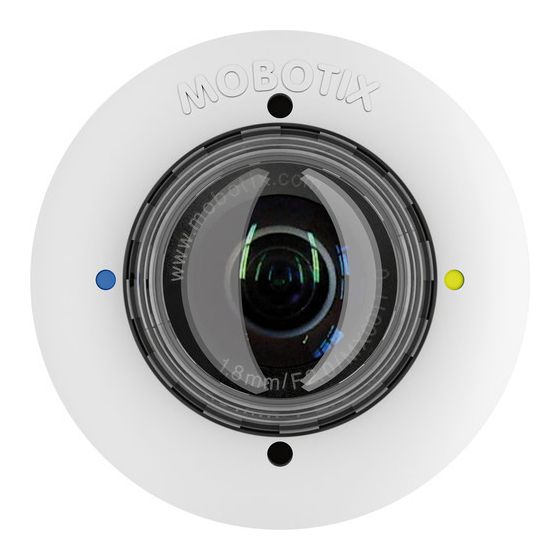

S15-Kamerahandbuch
Diskret. Flexibel. Hemisphärisch.
Bei der S15D FlexMount sind zwei 5MP-Sensormodule mit Mikrofon über bis zu zwei Meter lange
Anschlusskabel mit dem verdeckt montierten Kameragehäuse verbunden. Zwei benachbarte Räume
können mit nur einer einzigen Kamera diskret gesichert werden.
Innovationsschmiede - Made in Germany
Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-
Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden.
MOBOTIX AG • D-67722 Langmeil • Tel: +49-6302-9816-0 • Fax: +49-6302-9816-190 • info@mobotix.com
The HiRes Video Company
DE
HiRes
6 Megapixel
4096 x 1536
Software-Zoom
Skyline
Formatfrei
jedes Bildformat
frei definierbar
30 Bilder/s
VGA (640 x 480)
30 B/s Mega
Virtuelles PTZ
digitales Zoomen,
Schwenken, Neigen
Gegenlicht
extrem sicher, CMOS
ohne mechan. Iris
Interner DVR
intern über Flash,
extern via Netzwerk
Win/Lin/Mac
Recording
via Netzwerk auf PC
bis 1 Terabyte
Mikrofon & Lautsprecher
Audio
bidirektional, bei
Bildraten von 1 ... 30 Hz
SIP-Client mit Video
IP-Telefonie
Alarmmeldung
Kamerasteuerung
VideoMotion
mehrere Fenster
pixelgenau digital
-22 bis +140°F
Wetterfest
-30 bis +60°C, IP65
ohne Heizung
IEEE 802.3af
PoE
Netzwerk-Power
auch im Winter
Robust
keine bewegten Teile
schlagfester Kunstst.
MxCC/MxEasy
Lizenzfrei
Video-Management-
Software
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mobotix S15 FlexMount
Inhaltszusammenfassung für Mobotix S15 FlexMount
- Seite 1 Winter Innovationsschmiede - Made in Germany Robust keine bewegten Teile Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk- schlagfester Kunstst. Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden. MxCC/MxEasy Lizenzfrei MOBOTIX AG •...
-
Seite 2: Eine Kamera, Zwei Überwachungsbereiche: Eingangsbereich Innen (Links) & Eingangsbereich Außen (Rechts)
MxPEG sind in der Europäischen Union, den USA und in anderen Ländern einge- tragene Marken der MOBOTIX AG. Microsoft , Windows und Windows Server sind Marken der Microsoft Corporation. Apple , das Apple-Logo , Macintosh , OS X , iOS , Bonjour , das Bonjour-Logo, das Bonjour-Symbol , iPod und iTunes sind in den USA und anderen Ländern eingetragene Marken von Apple Inc. -
Seite 3: Inhaltsverzeichnis
1.4.13 Mx2wire+ Mediakonverter 1.4.14 AudioMount 1.4.15 DualMount 1.4.16 SurroundMount 1.4.17 HaloMount 1.4.18 SpeakerMount 1.4.19 Weiteres Zubehör MOBOTIX-Software 1.5.1 Integrierte Kamerasoftware (Firmware) 1.5.2 MxControlCenter 1.5.3 MxEasy 1.5.4 MOBOTIX App © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 4 Manuell über einen Computer im 10er IP-Adressbereich 3.1.2 Automatisch mit MxControlCenter oder MxEasy 3.1.3 Automatisch per DHCP Erste Bilder und wichtigste Einstellungen 3.2.1 Manuelle Einstellung der Netzwerkparameter im Browser © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 5 3.8.7 Ereignissteuerung und Bewegungserkennung aktivieren 3.8.8 Text- und Logoeinblendungen deaktivieren 3.8.9 Automatischen Neustart der Kamera deaktivieren 3.8.10 Browser 3.8.11 Pflege von Kamera und Objektiven 3.8.12 Sicherheitshinweise 3.8.13 Online-Hilfe im Browser 3.8.14 RoHS-Erklärung © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 6: Wichtige Hinweise
IP-Video-Türstation kann die Aufzeichnung von Video- und Audiodaten beson- deren Auflagen unterliegen oder untersagt sein. Alle Anwender von MOBOTIX- Produkten sind daher aufgefordert, sich über die aktuell gültigen Bestimmungen zu informieren und diese zu befolgen. Die MOBOTIX AG übernimmt keine Verantwortung für einen nicht legalitätskonformen Produktgebrauch. Netzwerksicherheit MOBOTIX Produkte bringen alle notwendigen Konfigurationsmöglichkeiten für einen... - Seite 7 MxActivitySensor MOBOTIX-Zusatzmodule Erkennen von Bewegung und Bewegungsrichtung S15M: Monokamera-System mit S15D: Kamerasystem mit bis zu zwei fest integriertem Objektiv L12 externen Bildsensoren und bis zu 6 Megapixel großen Doppelbildern © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 8 MxControlCenter können Sie inkl. Handbuch (PDF) kostenfrei über die MOBOTIX-Website herunterladen: www.mobotix.com > Support > Software-Downloads. Für die iOS- Geräte iPad, iPhone und iPod touch bietet MOBOTIX eine mobile Lösung an, die Sie unter dem Suchbegriff „MOBOTIX AG“ gratis im App Store finden.
- Seite 9 S15D – Eine Kamera, zwei Überwachungsbereiche: Eingangsbereich innen (links) & Eingangsbereich außen (rechts) 180°-Panorama 180°-Panorama S15M – Kamera mit einem hemisphärischen Sensormodul zum diskreten Einbau hinter Wand- oder Deckenverkleidungen 180°-Panorama © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 10: S15-Kamerahandbuch: Produktübersicht
Tiefgaragen, Lagerräumen und an Messeständen. Einfache und schnelle Verkabelung Die MOBOTIX S15 FlexMount benötigt nur eine Zuleitung für Daten und Strom, die an einen PoE-Switch und damit an ein beliebig erweiterbares Ethernet-Netzwerk angeschlossen wird. Für den wetterfesten Anschluss des Netzwerkkabels am Gehäuse gibt es zwei Alternativen: Entweder wird ein bis zu 10 m langes MOBOTIX-Patchkabel ohne Öffnen des... - Seite 11 MiniUSB PoE-Switch Hinweis S15D-Komplett-Sets MOBOTIX bietet auch vollständig ausgestattete S15D-Komplett-Sets mit einem oder zwei Sensormodulen an. Mehr Informationen hierzu finden Sie auf der MOBOTIX-Webseite unter www.mobotix.com oder direkt bei Ihrem MOBOTIX-Partner. © MOBOTIX AG • Security-Vision-Systems • Made in Germany...
-
Seite 12: Monokamera S15M Flexmount
Die S15M verfügt über einen hochauflösenden 5-Megapixel Farb- bzw. Schwarzweiß-Sensor für Installationen unter allen Lichtbedingungen (Tag = Farbe, Nacht = Schwarzweiß). Auf Wunsch können externe Mikrofon- und Lautsprechereinheiten über entsprechende IO-Klemmen direkt an die Kamera angeschlossen werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 13: Dualkamera S15D Flexmount
System kann mit zwei Sensormodulen für Tag bzw. Nacht oder je einem Sensormodul für Tag und eines für Nacht bestückt werden. Die maximale Bildrate beträgt auflösungsabhängig bis zu 30 Bilder pro Sekunde. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 14 /148 S15-Kamerahandbuch: Produktübersicht Tag- und Nachtsensor in einer Kamera Der Unterschied einer MOBOTIX Tag- und Nachtkamera zu üblichen Ausführungen besteht vor allem darin, dass anstatt einer wartungsintensiven mechanischen Filterumschaltung immer zwei parallel ausgerichtete Sensormodule zum Einsatz kommen. Der Vorteil liegt darin, dass die Bildqualität bei schlechten Lichtverhältnissen systembedingt besser ist,...
-
Seite 15: Flexibel Und Zukunftssicher
S15 FlexMount Separate Montage von Gehäuse und Objektiven – wetterfest nach IP65 Das flache Gehäuse der S15 FlexMount kann inklusive Langzeit-Flashspeicher (MicroSDKarte mit bis zu 64 GB) und allen internen und externen Anschlüssen (Ethernet, MiniUSB, MxBus, Mikrofon, Lautsprecher) diskret und bestens geschützt hinter einer Wand- oder einer Deckenverkleidung montiert werden. -
Seite 16: Vorteile Und Neuerungen
S15-Kamerahandbuch: Produktübersicht 1.1.3 Vorteile und Neuerungen Die hochauflösende S15 FlexMount ist ein universell einsetzbares, äußerst innovatives und verdeckt montierbares Kamerasystem. Als leistungsstärkerer Nachfolger der S14 verfügt die S15 über 5 Megapixel große Bildsensoren. Obwohl die Bilder eines S15-Sensors tech- nisch bedingt mit einer maximalen Größe von 3,1 Megapixel live oder in der Aufzeichnung dargestellt werden können, ist die S15 dem Vorgängermodell hinsichtlich der Bildqualität... - Seite 17 S15 FlexMount Schwarzweiß-Auflösung jetzt auch bis zu 3,1 Megapixel Die S15 ist weltweit die erste MOBOTIX-Kamera, die auch über einen 5-Megapixel- Nachtsensor verfügt, der bis zu 3,1 Megapixel große Schwarzweiß-Bilder liefern kann. Gegenüber dem bisherigen 1,3-Megapixel-Sensor bedeutet dies allein in Pixeln rund 140% größere Bilder, bei denen noch der Vorteil der verbesserten Detailvergrößerung durch...
-
Seite 18: Hemispheric-Technologie
S15-Kamerahandbuch: Produktübersicht 1.1.4 Hemispheric-Technologie Die S15 FlexMount mit einem (S15M) bzw. zwei hemisphärischen L12-Objektiven (S15D) bietet die von anderen MOBOTIX Hemispheric-Kameras her bekannten, auswählbaren Bildansichten Panorama , Panorama-Fokus , Doppel-Panorama , Vollbild , Normal und Surround . Neu ist jedoch, dass sich bei einer S15D auch die gewählte Ansicht für beide Sensormodule nebeneinander im Doppelbild darstellen lässt. -
Seite 19: Mehrere Bildausschnitte Gleichzeitig
Sensormodule mit Schwarzweiß- und Farbsensor direkt nebenein- ander montiert, um jeweils denselben Bereich abzudecken (Empfehlung: Montage mit MOBOTIX-Zubehör DualMount). Die Kamera wählt dann je nach Lichtverhältnissen auto- matisch den idealen Modus aus: Entweder den Farbsensor mit Tageslichtobjektiv oder den Schwarzweiß-Sensor mit Infrarotobjektiv. -
Seite 20: Lückenlos Von Wand Zu Wand Und Vom Boden Bis Zur Decke
Panorama kann ein hemisphärisches Sensormodul zwei weitere Ansichten liefern und so neben der Übersicht auch parallel auf zwei Detailszenen fokussieren. Panorama-Fokus – drei Ansichten gleichzeitig Hochauflösendes 180°-Panorama Original-Vollbild Virtueller PTZ 1 Virtueller PTZ 2 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 21 Situation, selbst in der Mitte des Raums zu stehen und gleichzeitig sowohl nach vorne als auch nach hinten sehen zu können. Eine hervorragende Übersicht für den Betrachter – geliefert von nur einem einzigen Sensormodul. Original-Vollbild © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 22: Dezentrales Videosystem
Aufklärung. Zudem kann jede einzelne Kamera dank integriertem Lautsprecher und Mikrofon auch zur bidirektionalen Kommunikation (Video-Gegensprechen) genutzt wer- den – mit der MOBOTIX App und Ihrem iPhone oder iPad auch ganz bequem von unterwegs. © MOBOTIX AG • Security-Vision-Systems • Made in Germany... - Seite 23 /148 S15 FlexMount Die dezentralen MOBOTIX-Videolösungen sind klassischen Systemen in allen relevanten Punkten überlegen. Sie sind zudem deutlich kostengünstiger zu betreiben, denn sie benötigen • Weniger Kameras wegen der besseren Detailgenauigkeit weitwinkliger Bilder durch die Megapixel-Technologie • Weniger Aufzeichnungsgeräte, da im dezentralen System 10-mal mehr Kameras als üblich auf einem PC/Server simultan als hochauflösendes HDTV-Video mit Ton...
-
Seite 24: Green Ip-Video
In die Kameras integrierte Hochleistungsrechner und Flash-Speicher erübrigen energie- verzehrende Server- und Speichergeräte. Und deren spätere Entsorgung. Hochauflösend Eine MOBOTIX-Kamera mit zwei Bildsensoren ersetzt bis zu acht herkömmliche Kameras – inklusive deren Energie- und Ressourcenverbrauch. Nachhaltig Ohne mechanisch bewegte Teile sind MOBOTIX-Kameras praktisch wartungsfrei und auch nach vielen Jahren noch voll einsatzfähig –... - Seite 25 /148 S15 FlexMount Notizen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 26: Technische Spezifikationen
Tag- oder Nachtversion erhältlich. Mit der S15D können ein oder zwei Sensormodule nach Wahl genutzt werden. Es existieren insgesamt 24 Sensormodule mit sechs verschie- denen MOBOTIX-Objektiven, jeweils als Tag- oder Nachtvariante und mit schwarzem oder weißem Gehäuse. Vollbild mit L12 Fisheye 180° in Nahverkehrsbus S15D mit Sensormodulen Insgesamt stehen sechs verschiedene MOBOTIX-Sensormodule für die S15D zur Wahl:... - Seite 27 Bei den angegebenen Brennweiten der MOBOTIX-Objektive handelt es sich nicht um die Nominalbrennweiten, sondern die entsprechende Brennweite (Lxx mm) ist für das Kleinbildformat (35 mm) angegeben. Zum Beispiel hat das MOBOTIX L25 Superweitwinkel-Objektiv eine Nominalbrennweite von 4 mm, die in der Kleinbild- Fotografie einem 25 mm-Objektiv entspricht. Es wird deshalb als L25 bezeichnet.
-
Seite 28: Kameravarianten - Objektive, Hardware, Bildformate
CIF-Bilder mit 4 GB MicroSD DVR 250.000 250.000 250.000 VGA-Bilder mit 4 GB MicroSD DVR 125.000 125.000 125.000 MEGA-Bilder mit 4 GB MicroSD DVR 40.000 40.000 40.000 3MEGA-Bilder mit 4 GB MicroSD DVR 20.000 20.000 20.000 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 29: Kameravarianten - Software-Ausstattung
Security-Features (HTTPS/SSL, IP-basierte Zugriffsbe schränkung, Netzwerk- Authentifizierung IEEE 802.1X) Videoanalyse Video-Bewegungsmelder MxAnalytics – – – MxActivitySensor Kostenloser Videomanagement-Software Download von www.mobotix.com MxEasy, MxCC oder App Store MOBOTIX App © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 30: Technische Daten
S15M: ext. Mikrofon und ext. Lautsprecher anschließbar Audiofunktionen Lippensynchrones Audio, Gegensprechen, Audiorecording Schnittstellen Ethernet 10/100 (Patch- oder Verlegekabel), MiniUSB, MxBus; Ein-/Ausgänge und RS232 über Zubehör; ext. Mikrofon, ext. Lautsprecher © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 31 Gehäuse aus hochfestem Kunststoff (PBT) weiß und Grundplatte Aluminium blau eloxiert, schlagfeste Domkuppel für Sensormodul L12, entspiegelte Glasscheibe für alle anderen Sensormodule, Montagezubehör, Montageschlüssel, Patchkabel 50 cm, Handbuch, Software, 4 GB MicroSD-Karte (eingebaut) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 32: Lieferumfang Und Abmessungen
Auf www.mobotix.com finden Sie unter Produkte > S15 FlexMount im Warenkorb einen Produktkonfigurator, M.10 mit dem Sie die benö- tigten Einzelteile in den verfügbaren Farben bestellen können! 1.10 1.11 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 33: Montagezubehör
Edelstahl-Holzschrauben 4x40 mm mit Antrieb PZ 2 Kabelstopfen 5-7 mm, weiß (Ethernet-Verlegekabel) Kabelstopfen 3-5 mm, weiß (Ethernet-Verlegekabel) Inbusschlüssel 2,5 mm Objektivschlüssel (Objektiv, Domkuppel) Modulschlüssel (Sensormodul, Glas-/Filtereinsatz) Kabelbinder (Ethernet-Verlegekabel, Mikrofon, Lautsprecher, MxBus) M.10 Schraubendreher (Schraubklemmen) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 34 /148 S15-Kamerahandbuch: Produktübersicht Aufbau S15D Core (Basismodul) Das Basismodul der MOBOTIX S15D besteht aus der Grundplatte zur Befestigung der Kamera, dem Gehäuse und dem Gehäusedeckel. LED-Voreinstellungen: MicroSD-Karte Power (an), Fehler (blinkt) Aufzeichnung (blinkt) LEDs Grundplatte Tasten Gehäusedeckel S15D Druckausgleich Bajonettverschluss...
- Seite 35 /148 Lieferumfang und Abmessungen Von innen zugängliche Anschlüsse der S15D Die MOBOTIX S15D verfügt über die folgenden internen Anschlüsse, die nach Entfernen der entsprechenden Stopfen sowie des Gehäusedeckels zugänglich sind: LSA+-Klemme Ethernet- Verlegekabel Schraubklemmen MxBus, Mikrofon, Lautsprecher MOBOTIX-RJ45 oder Ethernet-Verlegekabel...
- Seite 36 Abmessungen S15D Core (Basismodul) Die Bohrschablonen finden Sie am Ende dieses Handbuchs 115 mm Bohrschablonen immer in Originalgröße dru- 100 mm cken oder kopieren! Ø 5,50 mm 13,50 mm Befestigung des Basismoduls Langlöcher Gewindelöcher M6 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 37 /148 Lieferumfang und Abmessungen 33,50 mm 5 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 38: Sensormodul L12
1.3.2 Sensormodul L12 Sensormodul inkl. Status-LEDs und Mikrofon Position Anzahl Bezeichnung Sensormodul mit aufgeklebtem Dichtring Objektiv L12 (montiert) Domkuppel (montiert) Kabelarretierung mit Bajonettverschluss (montiert) Blindstopfen blau, klein (montiert) Mutter (Kunststoff) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 39 = oberer Bildrand Anschluss für (Nordrichtung) Sensorkabel Gehäuse Sensormodul Druckausgleich Ø 43 mm Seitenansicht 58 mm 30 mm 15 mm Sensormodul Gewicht ohne Mutter: 85 g Gewicht mit Mutter: 91 g 40 mm Verlängerung © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 40: Sensormodule
Status-LEDs und Mikrofon Position Anzahl Bezeichnung Sensormodul mit aufgeklebtem Dichtring Objektiv L25 / L51 (montiert) Schutzglas-Einsatz mit entspiegeltem Glas (montiert) Kabelarretierung mit Bajonettverschluss (montiert) Blindstopfen blau, klein (montiert) Mutter (Kunststoff) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 41: Vorderansicht
= oberer Bildrand Anschluss für (Nordrichtung) Sensorkabel Gehäuse Sensormodul Druckausgleich Ø 43 mm Seitenansicht 45 mm 15 mm Sensormodul Gewicht ohne Mutter: 111 g Gewicht mit Mutter: 117 g 40 mm Verlängerung © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 42: Sensormodule
Status-LEDs und Mikrofon Position Anzahl Bezeichnung Sensormodul mit aufgeklebtem Dichtring Objektiv L38 / L76 / L160 (montiert) Schutzglas-Einsatz mit entspiegeltem Glas (montiert) Kabelarretierung mit Bajonettverschluss (montiert) Blindstopfen blau, klein (montiert) Mutter (Kunststoff) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 43 = oberer Bildrand Anschluss für (Nordrichtung) Sensorkabel Gehäuse Sensormodul Druckausgleich Ø 43 mm Seitenansicht 48 mm 15 mm Sensormodul Gewicht ohne Mutter: 122 g Gewicht mit Mutter: 128 g 40 mm Verlängerung © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 44: S15M
Sie unter Produkte > S15 FlexMount im Warenkorb einen Produktkonfigurator, mit dem Sie die benö- tigten Einzelteile in den M.10 verfügbaren Farben bestellen können! 2.10 2.11 2.13 2.12 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 45 Dübel 6 mm Edelstahl-Holzschrauben 4x40 mm mit Antrieb PZ 2 Kabelstopfen 5-7 mm, weiß (Ethernet-Verlegekabel) Kabelstopfen 3-5 mm, weiß (Ethernet-Verlegekabel) Inbusschlüssel 2,5 mm Objektivschlüssel (Objektiv, Domkuppel) Kabelbinder (Ethernet-Verlegekabel, Mikrofon, Lautsprecher, MxBus) M.10 Schraubendreher (Schraubklemmen) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 46: S15M-Kameragehäuse
/148 S15-Kamerahandbuch: Produktübersicht S15M-Kameragehäuse Die MOBOTIX S15M besteht aus der Grundplatte zur Befestigung der Kamera, dem Gehäuse mit eingebautem Objektiv sowie dem Gehäusedeckel. LED-Voreinstellungen: MicroSD-Karte Power (an), Fehler (blinkt) Aufzeichnung (blinkt) LEDs Grundplatte Tasten Objektiv mit Domkuppel Gehäusedeckel S15M Druckausgleich... - Seite 47 /148 Lieferumfang und Abmessungen Von innen zugängliche Anschlüsse der S15M Die MOBOTIX S15M verfügt über die folgenden internen Anschlüsse, die nach Entfernen der entsprechenden Stopfen sowie des Gehäusedeckels zugänglich sind: LSA+-Klemme Ethernet- Verlegekabel Schraubklemmen MxBus, Mikrofon, Lautsprecher MOBOTIX-RJ45 oder Ethernet-Verlegekabel...
- Seite 48 Abmessungen S15M Die Bohrschablonen finden Sie am Ende dieses Handbuchs 115 mm Bohrschablonen immer 100 mm in Originalgröße dru- cken oder kopieren! Ø 5,50 mm 13,50 mm Befestigung des Kameragehäuses Langlöcher Gewindelöcher M6 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 49 /148 Lieferumfang und Abmessungen 48 mm 39,50 mm 33,50 mm 5 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 50: Verfügbares Zubehör
Steckern Best-Nr.: MX-CBL-MU-STR-05/2/5 (gerade/gerade) verwendet werden! Best-Nr.: MX-CBL-MU-EN-STR-05/2/5 (gerade/gewinkelt) Mithilfe dieses bis zu 5 m langen Kabels können MOBOTIX-Erweiterungsmodule (MX-232-IO-Box, ExtIO, CamIO) direkt an die S15 angeschlossen werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 51: Miniusb-Kabel Auf Usb A-Buchse
(Schutzart IP65, –30 bis +60°C). Die MX-Patch-Box direkten Anschluss kann zur wetterfesten Verbindung des Patchkabels des Verlegekabels eines IP-Geräts mit dem Netzwerk-Verlegekabel (z. B. Cat 5) oder Netzwerk-Patchkabel (RJ45-Stecker) genutzt werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 52: Mx-Npa-Box
D-Sub 15-HD-Stecker zur Verfügung gestellt wur- den. Die MX-232-IO-Box kann als Zusatzmodul an alle MOBOTIX-Kameras mit MxBus- oder USB-Schnittstelle angeschlossen werden. Die maximale Länge der MxBus-Leitung (bei 0,8 mm Durchmesser) beträgt 50 m. Wird der MiniUSB- Anschluss verwendet, kann das Kabel bis zu 5 m lang sein. -
Seite 53: Extio Funktionserweiterung
Kamera. Ein Einsatz der S15M FlexMount als hemisphärische Türstation ist in Verbindung mit dem AudioMount und weiterem MOBOTIX-Zubehör ebenfalls möglich (hierzu muss auf der entsprechenden Kamera eine Firmware 4.1.9 oder höher installiert sein). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 54: Dualmount
Bildmitte optimal auf das Zentrum des zu überwachenden Bereichs ausrichten. Der HaloMount ist nicht für die Montage im ungeschützten Außenbereich geeignet. Material: Stahl, Innenring Messing; Oberfläche: pulverbeschichtet oder galvanisiert; Einbaudurchmesser: 68 mm. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 55: Speakermount
3/4 W; Impedanz: 8 Ohm; Material Lautsprecher: Metall mit Lochblechabdeckung; Anschlussart: 2-adrige Litze mit Lüsterklemme; Einbaudurchmesser: 68 mm. 1.4.19 Weiteres Zubehör Da die Zubehörpalette für das MOBOTIX-System ständig erweitert wird, finden Sie die aktuelle Liste der verfügbaren Zubehörprodukte auf der MOBOTIX Website www.mobotix.com unter Produkte > Zubehör. -
Seite 56: Mobotix-Software
Videomanagement-Software MxControlCenter bzw. MxEasy von der MOBOTIX-Webseite geladen werden (www.mobotix.com > Support). Für mobile Anwendungen steht im App Store gratis die MOBOTIX App für iOS-Geräte (iPhone, iPad, iPad mini, iPod touch, ab iOS 5.0) zum Download bereit. © MOBOTIX AG • Security-Vision-Systems • Made in Germany... -
Seite 57: Mxcontrolcenter
• Komfortabler Layout-Editor zur Einbindung von realen Gebäudeplänen • Integration auch von herkömmlichen Netzwerk- und Analogkameras • Für MS Windows Kostenloser Download unter www.mobotix.com Keine Lizenzkosten! Freie Updates! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 58: Mxeasy
MxEasy ermöglicht durch seine intuitiv gestaltete Oberfläche eine einfache Bedienung wichtiger Kamerafunktionen und stellt einen ganz neuen Ansatz zur Betrachtung der Kamerabilder und Steuerung von MOBOTIX-Kameras dar. In einem übersichtlichen Layout können bis zu 16 Kameras verwaltet und jeweils vier Kameras gleichzeitig angezeigt werden. -
Seite 59: Mobotix App
/148 MOBOTIX-Software 1.5.4 MOBOTIX App Premiumlösung: Immer und überall dabei ist die MOBOTIX App eine perfekte mobile Gegenstelle, die mit intelligenten Detaillösungen vor allem die Sicherheit und den Komfort der Nutzer im Alltag erhöht. Die Touchscreen-optimierte Bedienung mit 3 Hauptansichten (Live, Player, Events), selbsterklärenden Symbolen, großen Softwaretasten, den von MOBOTIX... -
Seite 60: Montage
S15-Kamerahandbuch: Montage MONTAGE Die S15 FlexMount ist für die verdeckte Montage in Decken, Wänden, hinter Verblendungen oder in bestehenden oder eigens angefertigten Gehäusen konzipiert. Die S15D bietet durch die abgesetzten Sensormodule mit je max. 2 m Kabellänge zahlreiche Möglichkeiten bei der Wahl des Installationsortes. -
Seite 61: Positionierung Einer Hemisphärischen Kamera
Räume von weit mehr als 100 qm Größe mit nur einem Sensormodul überwachen. Die Bildqualität (Detailgenauigkeit) nimmt mit der Entfernung eines Objekts vom Kamerafokus ab: 1 sehr gut, 2 gut, 3 befriedigend © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 62: Nicht-Quadratische Räume
Räumen so zu drehen, dass die mit zwei Pfeilen markierte Stelle bzw. der Drehstopfen bei einer S15M (= oberer Rand bzw. Nordrichtung des angezeigten Bildes) auf eine der langen Seitenwände zeigt. Original-Vollbild (Deckenmontage im nicht-quadra- tischen Raum) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 63: S15M Panorama: Eine Kamera - Drei Ansichten Gleichzeitig
Panoramabild jederzeit individuell an die entsprechende Praxisanwendung angepasst werden. 15°-Keil für Sensormodul S15M Panorama: eine Kamera – drei Ansichten gleichzeitig Hochauflösendes 180°-Panorama Virtueller PTZ 1 Virtueller PTZ 2 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 64: Erkennung
Montage in der Wandmitte Um das Sensormodul in dickeren Wänden oder mit dem 15°-Keil (siehe nächster Abschnitt) zu montieren, bietet MOBOTIX eine Verlängerung an, die hinten auf das Sensormodul aufgesteckt und per Bajonettverschluss gesichert wird. © MOBOTIX AG • Security-Vision-Systems • Made in Germany... - Seite 65 Neigung der Kamera und damit des Objektivs bessere Ergebnisse liefern, da die Objektivmitte nun stärker auf das zentrale Geschehen im Raum fokussiert (optimierte Ausnutzung der Objektivfähigkeiten). MOBOTIX bietet für die Sensormodule der S15D daher ein einfach zu installierendes Montagezubehör mit 15° Neigung an.
-
Seite 66: Montagemöglichkeiten S15D Flexmount
Sensormodule der Kamera direkt nebeneinander zu positionieren und dabei parallel S15-System. auszurichten (Pfeile auf Sensormodule weisen in dieselbe Richtung), um den gleichen Bildbereich tagsüber als Farb- und nachts als Schwarzweiß-Bild zu sehen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 67 Wenn die Gefahr besteht, dass sich Wasser auf der Rückseite der Sensormodule sammelt (z. B. im Außenbereich oder bei extremer Feuchtigkeit), dürfen diese nicht nach unten weisend montiert werden! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 68 Doppel-Hemispheric-Bild mit bis zu 6 Megapixeln, das in seiner Detailschärfe einer einzelnen hemisphärischen Kamera mit nur einem Objektiv deutlich überlegen ist. Für derartige Montagefälle bietet MOBOTIX demnächst eine geeignete Halterung im S15-Zubehörprogramm an (SurroundMount). Durch die leichte Neigung der bei- den Sensormodule nach unten kann der direkt darunter liegende Bereich lückenlos...
-
Seite 69: Wandmontage
Montage ohne und mit 15°-Keil (Zubehör) 15 mm * Je nach Materialstärke Zur Montage des Sensormoduls in dickeren Wänden bietet MOBOTIX ebenfalls das passende ergeben sich verschie- dene Lochdurchmesser Montagezubehör an. Mit mehreren Verlängerungsstücken (jeweils ca. 40 mm) können (siehe «Größe der auch längere „Tunnelbohrungen“... -
Seite 70: Innenbereich
Sensormodule müs- sen nach oben durch Glasscheibe o. ä. vor Verschmutzung geschützt werden! Stellen Sie sicher, dass weder die Kamera noch die Sensormodule direkt überfahren oder betreten werden! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 71: Montagemöglichkeiten S15M Flexmount
S15M hinter Edelstahlblenden oder ähnlichen Materialien. Beim AudioMount sind finden Sie unter Produkte > S15 sowohl Mikrofon als auch Lautsprecher enthalten und bereits vormontiert. FlexMount weiteres Zubehör rund um das MOBOTIX S15-System © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 72: Vor Der Montage
Anschluss an die MX-Patch-Box , die MX-NPA-Box oder eine Standard-Netzwerkdose (nur im Innenbereich) vorgesehen. • Ethernet-Verlegekabel : Als Alternative zum MOBOTIX Patchkabel (s. o.) kann auch ein Ethernet-Verlegekabel direkt auf die integrierte LSA-Schneidklemme aufgelegt werden. • MOBOTIX USB-Kabel mit MiniUSB-Stecker : Dieses MOBOTIX-Kabel sorgt auch bei widrigen Wetterbedingungen für die nötige Dichtigkeit und damit für die... - Seite 73 /148 Vor der Montage Achtung Um die Dichtigkeit der Kamera dauerhaft zu gewährleisten, dürfen nur MOBOTIX-Kabel für den Ethernet- und den USB-Anschluss sowie zu den Sensormodulen (S15D) verwendet werden. Ethernet MiniUSB Sensorkabel (Netzwerk) Nicht verwendete Anschlüsse sind durch die passenden Kabelstopfen und Schließen der entsprechenden Verriegelungen zu sichern , um das Innere des Gehäuses vor...
-
Seite 74: Hinweise Zu Kabellängen Und Zur Stromversorgung
• Die Stromversorgung der Kamera wird über den Ethernet-Anschluss der Kamera (Patch- oder Verlegekabel) hergestellt. Zum Einschleifen der Stromversorgung wird ein MOBOTIX PoE-Adapter oder ein anderes, hochwertiges PoE-Produkt empfohlen: – eine Kamera: mit dem PoE-Adapter (MX-NPA-PoE oder MX-NPA-Box) – mehrere Kameras: mit PoE-Produkten nach IEEE 802.3af (PoE-Switch) •... -
Seite 75: Netzwerkanschluss Mit Mobotix-Patchkabel
/148 Vor der Montage 2.2.3 Netzwerkanschluss mit MOBOTIX-Patchkabel Das mitgelieferte MOBOTIX-Patchkabel kann dazu verwendet werden, die Kamera an eine MX-Patch-Box , eine MX-NPA-Box oder an eine Standard-Netzwerkbuchse anzuschließen. Anschließen des Patchkabels an die Kamera Entfernen Sie zuerst den blauen Bajonettverschluss und den blauen Blindstopfen des linken Anschlusses an der S15. -
Seite 76: Netzwerkanschluss Mit Verlegekabel
USB-Festplatten angeschlossen werden. Hierzu wird die Verriegelung nach vorne gezogen, der linke Stopfen entfernt MiniUSB-Kabel und das MiniUSB-Kabel eingesteckt. Nach dem Eindrücken der Verriegelung sind die Anschlüsse wieder wassergeschützt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 77: Verwendung Von Mxbus-Modulen
• Mikrofon : V = 2,0 V, R = 2,2 kOhm, Empfindlichkeit –35 ± 4 dB, z. B. Panasonic Mikrofonkapsel WM61 • Lautsprecher : Max. Ausgangsleistung 400 mW bei 8 Ohm Impedanz, z. B. Visaton Lautsprecher K36WP oder K50WP © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 78: Microsd-Karte Austauschen
• Evtl. Bohrmaschine und Dübelbohrer 6 mm für Dübelbohrungen zum Befestigen der Grundplatte • Bohrschablonen für Grundplatte und ggf. Sensormodul (am Ende des Handbuchs) • Schere zum Ausschneiden der Schablone © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 79: Vorbereitende Arbeiten
Bevor Sie mit der Montage der Kamera beginnen, sollten Sie sich vergewissern, dass diese Punkte erfüllt sind: • Anschluss mit MOBOTIX-Patchkabel : Der Netzwerkanschluss ist entweder mit einer MX-Patch-Box, einer MX-NPA-Box oder einer Standard-Netzwerkdose (nur im Innenbereich zulässig) in die Nähe der Montageposition der Kamera geführt worden. -
Seite 80: Montage Der S15D Flexmount
1. Wenn erforderlich, zeichnen Sie die Bohrlöcher an der vorgesehenen Montageposition an, bohren Sie die Bohrlöcher für die Grundplatte und schlagen Sie die im Lieferumfang enthaltenen Dübel 6 mm ein. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 81: Sensormodule Der S15D Befestigen Und Anschließen
15°-Keil mindestens eine), sollten diese jetzt über das Sensorkabel geschoben und per Bajonettverschluss mit dem Sensormodul oder bereits montierten Verlängerungen verbunden werden (siehe hierzu Abschnitt 2.3.3, «Verlängerungen anstecken und abneh- men» ). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 82: Verlängerungen Anstecken Und Abnehmen
1. Drehen Sie das Sensormodul so, dass der größere Nocken (roter Pfeil in der Abbildung) nach vorn steht. Die anderen drei Nocken sind kleiner und stehen nicht über (blaue Pfeile). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 83: Netzwerkverkabelung Und Zusätzliche Kabel Der S15D Anschließen
Nach der Montage der S15D und der Sensormodule können Sie jetzt die Netzwerkverkabelung der Kamera, ein evtl. benötigtes MiniUSB-Kabel sowie die zusätzlichen Kabel (MxBus, Mikrofon, Lautsprecher) anschließen, wie dies in Abschnitt 2.5, «Netzwerk- und Stromanschluss, zusätzliche Kabel» beschrieben ist. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 84: Montage Der S15M Flexmount
Ist dies nicht der Fall, besteht die Gefahr, dass sich die Gehäuseplatte verzieht und das Gehäuse undicht wird! für die Schraube des Gehäusedeckels beträgt 0,4 Nm. Drehmoment © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 85 4. Setzen Sie die Kamera von hinten auf die vorbereiteten Befestigungselemente und Für diese Art der Befestigung wird schrauben Sie die Kamera fest (evtl. Muttern mit Schraubensicherung gegen Lösen MOBOTIX ein Montage- sichern). Set anbieten (Zubehör) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 86: Netzwerk- Und Stromanschluss, Zusätzliche Kabel
Anschließen des Patchkabels an die Kamera Entfernen Sie zuerst den blauen Bajonettverschluss und den blauen Blindstopfen des linken Anschlusses an der S15. Stecken Sie dann das MOBOTIX-Patchkabel in die Kamera und sichern Sie das Kabel mit dem Bajonettverschluss. Patchkabel Anschließen des Patchkabels an eine MX-Patch-Box, MX-NPA-Box oder Standard-... -
Seite 87: Netzwerkverkabelung Der S15 Mit Verlegekabel Herstellen
Den Kabelbinder um das Schirmgeflecht festziehen, um die Zugentlastung zu gewährleisten. 5. Kabeladern auflegen : Die einzelnen Adern des Verlegekabels werden mit dem entsprechenden Werkzeug und gemäß dem verwendeten Standard EIA/TIA-568A © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 88 Messer mit Einstellung LOW verwenden! Falls zusätzliche Kabel im Inneren des Gehäuses (MxBus, Mikrofon, Lautsprecher) benötigt werden, sind diese wie in Abschnitt 2.5.3, «Anschließen zusätzlicher Kabel» beschrieben zu verbinden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 89: Anschließen Zusätzlicher Kabel
Schraubklemmen auflegen. Mikro Lautspr. MxBus 4. Einzeladern bzw. Kabel mit einem der beiliegenden Kabelbinder auf der Grundplatte befestigen. 5. Adern mit den entsprechenden Geräten verbinden (MxBus-Module, Mikrofon, Lautsprecher). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 90: Stromversorgung Mit Switch
– das frühere MOBOTIX Netzwerk-Power- Zubehör NPA-Set, Camera Power-Box und Power- RJ45 Rack (MX-NPA-Set, MX-NPR-4 und MX-NPR8/20) ist für den Einsatz der LAN/www Kamera S15 nicht geeignet! (10.8.0.99) (10.8.0.11/255.0.0.0) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 91: Stromversorgung Mit Direktverbindung Zum Computer
Verbinden Sie das werkseitig installierte Kabel der Kamera mit einem Ethernet-Anschluss des PoE-Switch/Router. Der Switch/Router muss den PoE-Standard IEEE 802.3af oder IEEE 802.3at unterstützen. IP-Adressen in den PoE/PoE+ Abbildungen nur LAN/www Switch/Router beispielhaft (10.8.0.11/255.0.0.0) Kamera (10.8.0.99) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 92: Variables Poe
Konfiguration führt. 4. Danach muss die Kamera neu gestartet werden: Kamera vom Stromnetz trennen, dann wieder einbinden, z. B. durch Trennen und anschließendes Verbinden des Netzwerkkabels am PoE-Switch. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 93: Startvorgang Der Kamera
LED blinkt. Die Kamera kann nun über das Netzwerk erreicht werden (Browser, MxControlCenter, MxEasy ...). Hinweis Beim Startvorgang der Kamera leuchten die LEDs immer, auch wenn sie in Admin Menu > Konfiguration der LEDs deaktiviert wurden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 94: S15-Kamerahandbuch: Inbetriebnahme Der Kamera
172er- oder 192er-IP-Adressbereich eingerichtet. Eine MOBOTIX-Kamera muss daher ebenfalls eine IP-Adresse in diesem Bereich erhalten, damit über das Netzwerk auf sie zugegriffen werden kann. Folgende Methoden zur Einstellung der Netzwerkparameter einer MOBOTIX-Kamera sind möglich: Manuell, MxCC und MxEasy oder per DHCP. Kamerasoftware im Browser ©... -
Seite 95: Manuell Über Einen Computer Im 10Er Ip-Adressbereich
– Die Netzwerkparameter können manuell flexibel eingestellt werden. Nachteile – Computer bzw. Netzwerk muss im 10er-IP-Adressbereich arbeiten oder hierfür konfiguriert werden. – Die Einrichtung erfolgt nicht automatisch. – Die Netzwerkparameter müssen bekannt sein. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 96: Automatisch Mit Mxcontrolcenter Oder Mxeasy
Die Einstellung der Netzwerkparameter der Kamera erfolgt über die kostenlose Video- Management-Software MxControlCenter oder MxEasy (siehe Abschnitt 3.2.3 bzw. Abschnitt 3.2.4 ). Mit beiden Programmen ist es auch möglich, die Netzwerkparameter einer MOBOTIX-Kamera automatisch zu konfigurieren, die sich nicht im selben IP-Adressbereich wie der Computer befindet. Leitstandsoftware... -
Seite 97: Automatisch Per Dhcp
– Es ist kein Zugriff auf die Kamerasoftware erforderlich. Nachteile – Die Kamera muss physisch erreichbar sein (zum Starten mit DHCP muss ein Kamerataster gedrückt werden). – Im Netzwerk muss ein funktionsfähiger DHCP-Server verfügbar sein. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 98: Erste Bilder Und Wichtigste Einstellungen
S15-Kamerahandbuch: Inbetriebnahme der Kamera Erste Bilder und wichtigste Einstellungen Nach dem Anschließen an das Netzwerk muss die MOBOTIX-Kamera in das Netzwerk integriert werden. Hierzu sind zuvor die Netzwerkparameter der Kamera korrekt einzu- stellen bzw. zu prüfen. Wenn Ihr Netzwerk bereits im 10er-IP-Adressbereich eingerich- tet sein sollte (z. ... -
Seite 99: Geben Sie Folgenden Befehl Ein: Ifconfig Eth0
2. Stellen Sie die zukünftigen Netzwerkparameter der MOBOTIX-Kamera ein: 1. Öffnen Sie einen Webbrowser auf dem Computer und geben Sie die werksei- tige IP-Adresse der MOBOTIX-Kamera in die Adresszeile des Browsers ein (z. B. 10.8.0.99). Nach dem Betätigen der Eingabetaste wird die Benutzeroberfläche der MOBOTIX-Kamera angezeigt (siehe auch Abschnitt 3.2.2, «Erste Bilder und wichtigste... -
Seite 100: Erste Bilder Und Wichtigste Einstellungen Im Browser
S15-Kamerahandbuch: Inbetriebnahme der Kamera 3.2.2 Erste Bilder und wichtigste Einstellungen im Browser Nachdem die MOBOTIX-Kamera an die Stromversorgung und das Netzwerk angeschlossen ist, können Sie nun die Benutzeroberfläche mit dem Livebild der Kamera im Webbrowser aufrufen. Internet Explorer, Firefox, Safari oder jeder andere grafische Browser mit akti- viertem JavaScript ist hierfür geeignet. - Seite 101 Gast-Ansicht: Klicken Sie in der Kamera-Benutzeroberfläche im Browser oben rechts auf das Symbol http://<Kamera-IP>/ cgi-bin/guestimage.html , um weitere Informationen zu den verschiedenen Ansichten der Kamera zu erhal- ten. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 102: Erste Bilder Und Einstellung Der Netzwerkparameter Mit Mxcontrolcenter
S15-Kamerahandbuch: Inbetriebnahme der Kamera 3.2.3 Erste Bilder und Einstellung der Netzwerkparameter mit MxControlCenter Installation Zur Installation der neuesten Version können Sie sich die Setup-Datei von der MOBOTIX-Webseite MxControlCenter zum herunterladen. Die aktuellen Versionen finden Sie unter www.mobotix.com im Bereich kostenlosen Download unter www.mobotix.com... - Seite 103 Installer angelegte Verknüpfung auf Ihrem Desktop oder auf die ausführbare Datei MxCC.exe im Installationsverzeichnis. Nach dem ersten Starten öffnet sich der Dialog Videoquellen hinzufügen und die Anwendung sucht automatisch nach MOBOTIX-Kameras im lokalen Netzwerk. Um nachträglich eine Suche nach Kameras durchzuführen, wählen Sie im Menü den Befehl Videoquelle > Hinzufügen.
- Seite 104 Abschnitt «Erstellen eines neuen Layouts» . Umkonfigurieren der Kameras in einem anderen Subnetz Wenn eine oder mehrere MOBOTIX-Kameras den Status Anderes Subnetz haben (z. B. Kameras mit werkseitiger IP-Adresse), bietet MxControlCenter automatisch an, die Netzwerkeinstellungen dieser Kameras anzupassen. In diesem Fall zeigt die Anwendung nach Betätigen des Buttons Ausgewählte Videoquellen hinzufügen den hier gezeigten...
-
Seite 105: Definieren Von Zusätzlichen Videoquellen
MOBOTIX-Kamera oder einer IP-Kamera eines anderen Herstellers eingeben, falls diese durch die automatische Suche nicht gefunden wurde. • MxPEG-Clip: Fügt einen zuvor von einer MOBOTIX-Kamera aufgenommenen MxPEG- Videoclip als Videoquelle hinzu. • Aufzeichnungspfad: Fügt den Pfad eines externen Dateiservers ein, unter dem eine MOBOTIX-Kamera ihre Video/Audio-Daten aufgezeichnet hat. -
Seite 106: Bearbeiten Der Videoquellen-Liste
Wenn Sie die zweite Option wählen, werden die zuvor ausgewählten Videoquellen nur in das MxCC-System übernommen und können dann später zum Erstellen von Layouts verwendet werden. Klicken Sie zur Bestätigung auf OK. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 107: Erste Bilder Und Einstellung Der Netzwerkparameter Mit Mxeasy
Wird MxEasy auf dem Computer zum ersten Mal gestartet, beginnt der MxEasy-Assistent automatisch mit der Suche nach MOBOTIX-Kameras und zeigt alle gefundenen Kameras in einer Liste an. Die Liste der Kameras wird automatisch aktualisiert, sobald MOBOTIX- Kameras an das lokale Netzwerk angeschlossen bzw. vom Netzwerk getrennt werden. -
Seite 108: Kameras Integrieren Und Anzeigen
S15-Kamerahandbuch: Inbetriebnahme der Kamera Netzwerkadressen der Kameras umkonfigurieren Neben den Kameras im gleichen Netzwerkbereich Ihres Computers findet MxEasy über den Bonjour-Service* auch MOBOTIX-Kameras, die sich in einem anderen Netzwerkbereich *Bonjour: automati- sche Erkennung von befinden (Status Ungültiges Netzwerk). In diesem Fall kann – ohne auf die spezifischen Netzwerkdiensten Details von TCP/IP-Netzwerkkonfigurationen einzugehen –... - Seite 109 Hauptfenster mit Doppelbild-Anzeige einer S15 (Teleobjektiv und Weitwinkel) Weiterführende Informationen finden Sie im MxEasy Benutzerhandbuch, das Sie als PDF- Datei von der MOBOTIX-Website herunterladen können: www.mobotix.com > Support > Betriebsanleitungen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 110: Kamerastart Mit Werkseitiger Ip-Adresse
Im Gegensatz zum Zurücksetzen der Kamera über Admin Menu > Zurücksetzen der Konfiguration auf werkseitige Voreinstellungen werden die in der Kamera definierten Benutzer und Kennwörter beim Starten der Kamera mit werkseitiger IP-Adresse nicht zurückgesetzt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 111: Kamerastart Mit Automatischer Ip-Adresse (Dhcp)
Erste Bilder und wichtigste Einstellungen 3.2.6 Kamerastart mit automatischer IP-Adresse (DHCP) Wenn ein DHCP-Server im Netzwerk aktiv ist, können Sie die MOBOTIX-Kamera mit DHCP- Unterstützung starten. Die Kamera erhält automatisch eine IP-Adresse vom DHCP-Server und sagt die neuen Netzwerkdaten an. Beachten Sie, dass die Ansage nur möglich ist, wenn ein externer Lautsprecher an die Kamera angeschlossen ist. -
Seite 112: Objektive Scharfstellen Und Filter Einsetzen
6. Reinigen Sie ggf. die Außenseite des Objektivschutzglases mit einem sauberen, fusselfreien Baumwolltuch. Über die Scharfstellhilfe steht eine visuelle Hilfe beim Korrigieren der Bildschärfe zur Verfügung (siehe Die Live-Ansicht der MOBOTIX-Kamera in der Online-Hilfe der Kamera). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 113: Filter Einsetzen
/148 Objektive scharfstellen und Filter einsetzen 3.3.2 Filter einsetzen MOBOTIX bietet in seinem Zubehörprogramm für alle Sensormodule außer L12 einen Polarisationsfilter an. Mit dem Polarisationsfilter lassen sich unerwünschte Reflexionen von glatten Oberflächen unterdrücken. Der Filter kann beispielsweise zur besseren Gesichtserkennung von Personen hinter der Windschutzscheibe eines Fahrzeugs eingesetzt werden. -
Seite 114: Virtueller Ptz Und Vollbildspeicherung
, deaktivieren Sie Mausrad-Zoom sperren, klicken Sie auf Setzen und danach auf Schließen, um die Einstellung zu speichern. Sie können nun das Scrollrad zum Zoom + (nach vorne drehen) oder Zoom – (nach hinten drehen) nutzen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 115 PTZ-Funktionen» , Handbuch zum MxControlCenter, Abschnitt 2.4.6, «Verwenden der vPTZ-Funktionen» und Abschnitt 3.1.4, «Bereich „PTZ-Steuerung“ der Seitenleiste» . Aktuelle Versionen aller Handbücher finden Sie wie immer auf der MOBOTIX-Website www.mobotix.com unter Support > Betriebsanleitungen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany...
-
Seite 116: Vollbildspeicherung
Live-Bildstrom so wenig wie möglich zu beeinflussen. Vollbildspeicherung aus: Das auslösende Ereignis eines Bewegungsfensters (VideoMotion VM) wird möglicherweise nicht aufgezeichnet, da das VM-Fenster gerade nicht ange- zeigt wurde. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 117 Virtueller PTZ und Vollbildspeicherung Vollbildspeicherung im Browser aktivieren/deaktivieren Die Einstellung dieser Option erfolgt im Dialog Setup Menu > Ereignissteuerung > Aufzeichnung durch Ein- oder Ausschalten der Option Vollbildaufzeichnung. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 118: Spezielle S15-Konfiguration Im Browser
S15-Kamerahandbuch: Inbetriebnahme der Kamera 3.4.3 Spezielle S15-Konfiguration im Browser Die MOBOTIX S15M und die S15D mit einem oder zwei hemispärischen Sensormodulen bieten einige spezielle Konfigurationsmöglichkeiten bei den Bildeinstellungen. Je nach Montageort (Decken-, Wand- oder Bodenmontage) und der vom Anwender bevorzug- ten Darstellung des Livebilds müssen bei der Erstinstallation einer S15 einige wichtige... -
Seite 119: Konfiguration Der S15-Grundeinstellungen
4. Stellen Sie hier den als Standardansicht gewünschten Modus ein. Im Folgenden wird exemplarisch der für die Wandmontage und Deckenmontage jeweils typische Anzeige-Modus Panorama und Surround beschrieben. Entsprechend kann mit jedem anderen ausgewählten Anzeige-Modus verfahren werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 120: Hochauflösendes 180°-Panorama
Panoramakorrektur verkippte vertikale Linien an den Bildrändern optisch wieder gerade gestellt werden. Diese verkippten Linien entstehen v. a. durch Neigen der Kamera bzw. des Sensormoduls (z. B. durch Montage mit 15°-Keilen) oder durch nachträgliches Neigen des Bildes. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 121 (Kreuz links oben). 6. Erneut einmal auf das Symbol Schloss klicken und dadurch schließen (Schlossbügel ist unten). Die Panorama-Bildeinstellung ist damit bis zum nächsten Neustart der Kamera gesperrt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 122 Aufrichten (Geradestellen) der im Bildausschnitt vor allem an den Rändern sichtbaren, nach links bzw. rechts gekippten vertikalen Linien. Säulen oben zusam- menführen (notwen- dig zur Korrektur im Beispiel links) Säulen unten zusam- menführen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 123 2. Drehen Sie das Livebild jetzt per Maus oder mit einem an den Computer ange- Zur vPTZ-Benutzung schlossenen Joystick in die gewünschte Hauptblickrichtung. und Einrichtung eines USB-Joysticks siehe Abschnitt 3.4.1 vPTZ © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
- Seite 124 Panorama festgelegt. Im nächsten Schritt können Sie nun diese Ansichten als Standardansicht für das Kamera-Livebild einstellen. Nord Achtung: Im Anzeige- Modus „Doppel-Panorama“ ist kein OnScreen- West Süd Control verfügbar © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 125: Kamerabilder Und Teilansichten Der Kamerabilder
Klicken Sie in eine der Teilansichten, wird diese durch einen gelben Rahmen markiert. Alle PTZ-Aktionen mit der Maus, einem Joystick oder dem OnScreen-Control werden jetzt auf die markierte Teilansicht angewendet. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 126 • Hinzufügen/Einschalten von Sensormodulen : Deaktivierte Module können hier wieder aktiviert werden. • Abschalten/Entfernen von Sensormodulen : Falls erforderlich, können angeschlos- sene Module hier deaktiviert werden. Cam1 Cam2 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 127: Konfiguration Der Audio-Einstellungen
/148 Virtueller PTZ und Vollbildspeicherung Konfiguration der Audio-Einstellungen Aufgrund der flexiblen Auslegung des MOBOTIX S15-Systems stehen je nach Modell (S15D, S15M) verschiedene Auswahlmöglichkeiten für die zu verwendenden Mikrofone zur Verfügung: Informationen zum Anschluss externer Mikrofone und Lautsprecher finden Sie in Abschnitt 2.2.8, «Verwendung externer Audio-Komponenten (Mikrofon/Lautsprecher)»... -
Seite 128: Microsd-Kartenspeicherung
Die Lebensdauer einer MicroSD-Karte nimmt proportional zu ihrer Speicherkapazität zu, da jede einzelne Speicherzelle weniger oft beschrieben bzw. gelöscht werden muss. Der erste Löschvorgang startet dann, wenn die Karte erstmals vollständig mit Daten gefüllt ist (erster Rundlauf). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 129 Fehler beim Speichern auf der SD-Karte erkannt wird (Admin Menu > Benachrichtigung bei Fehlermeldungen). Die MicroSD-Karte kann dann ausgetauscht werden, um den vorhandenen Datenbestand zu sichern. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
-
Seite 130: Formatieren Der Microsd-Karte
Karten sind bereits MxFFS-formatiert). Folgende Schritte sind zur Formatierung erforderlich nem Dateiserver/ (Admin Menu > Speicherung auf externem Dateiserver / Flash-Medium): Flash-Medium 1. Stellen Sie sicher, dass sich eine MicroSD-Karte im Kartenschacht der MOBOTIX- Kamera befindet. 2. Klicken Sie in der Zeile SD-Speicherkarte auf Formatieren. -
Seite 131: Speicherung Aktivieren
Speicherung auf exter- Flash-Medium): nem Dateiserver/ Flash-Medium 1. Stellen Sie sicher, dass sich eine MicroSD-Karte im Kartenschacht der MOBOTIX- Kamera befindet. 2. Stellen Sie sicher, dass die MicroSD-Karte im MxFFS-Fomat formatiert ist. 3. Aktivieren Sie die Option SD-Speicherkarte. 4. Klicken Sie unten im Dialog auf den Button Setzen, dann Schließen und sichern Sie die Konfiguration. -
Seite 132: Verschlüsselung Und Authentifizierung
MOBOTIX-Kamera befindliche MicroSD-Karte über die Kamera. • In MxControlCenter: Wiedergabe der Videosequenzen inkl. Ton durch Zugriff auf die in der MOBOTIX-Kamera befindliche MicroSD-Karte über die Kamera oder durch direkten Zugriff auf die MicroSD-Karte über einen an den Computer angeschlosse- nen Kartenleser. Hierzu muss zuvor das Laufwerk/Volume der MicroSD-Karte als Verzeichnis in MxControlCenter ausgewählt werden. -
Seite 133: Verwenden Einer Microsd-Karte In Einer Anderen Mobotix-Kamera
Für in Kameras fest eingebaute oder zusammen mit Kameras als Zugabe ausgelieferte Flash-Medien (z. B. MicroSD-Karten oder angeschlossene USB-Speichermedien) ist jede Haftung von MOBOTIX ausgeschlossen. Das Gleiche gilt für Schäden an oder durch den Einsatz von Flash-Speicherkarten, die nicht von MOBOTIX stammen. -
Seite 134: Konfiguration Im Browser
S15-Kamerahandbuch: Inbetriebnahme der Kamera Konfiguration im Browser 3.6.1 Übersicht Die komplette Konfiguration einer MOBOTIX-Kamera ist über einen beliebigen JavaScript- fähigen Browser auf einem beliebigen Betriebssystem (Windows, Linux, Macintosh u. a.) möglich. Die Kamera enthält hierzu eine auf HTML-Seiten basierende Benutzeroberfläche. Die über diese Oberfläche vorgenommenen Einstellungen werden über HTTP-Befehle durch Programme und Skripte der kamerainternen Software ausgeführt und im Flash-Speicher... -
Seite 135: Grundlegende Einstellungen
Aufgaben ...) verfügt die Kamera auch über die Möglichkeit der Zeitsynchronisierung. So kann die Uhrzeit der Kamera manuell mit einem Computer, automatisch mit einem Zeitserver oder auch mit einer anderen MOBOTIX-Kamera abgeglichen werden. Dabei können sowohl NTP-Zeitserver als auch Time Protocol-Zeitserver verwendet werden. -
Seite 136: Allgemeine Browser-Einstellungen
Bildprogramme bieten die einfachste und schnellste Methode, die Kamera optimal auf die jeweilige Anwendungssituation einzustellen, da sie automatisch mehrere Kameraparameter konfigurieren (Quick-Control Bildprogramme). • Bildauflösung im Livebild einstellen: Alle MOBOTIX-Kameras sind werkseitig auf eine Bildauflösung von 640x480 Pixel eingestellt. Diese Auflösung können Sie verändern bzw. individuell anpassen (Quick-Control Auflösung). - Seite 137 Gehäuse, wird dies von der Kamera automatisch registriert und zum Beispiel als Netzwerkmeldung oder per Telefonanruf weitergemeldet. Ein genereller Vorteil ist, dass MOBOTIX-Kameras wegen des Verzichts auf mechanisch bewegte Teile so robust sind, dass sie auch sehr starken Erschütterungen Stand halten und funktionsfähig bleiben können.
-
Seite 138: Sonderfall: Einrichten Einer S15 Flexmount Als Türstation
Je nachdem, wie Sie die Türstations-Funktionalität konfigurieren möchten, haben Sie die Wahl zwischen unterschiedlichen Gegenstellen, Klingelmodulen und sonstigem Zubehör. Wenn Sie eine MOBOTIX S15 als Türstation verwenden möchten, sollten Sie sich in jedem Fall die beiden Handbücher IP-Video-Türstation System-Handbuch Teil 1 und Teil 2 herun- terladen (www.mobotix.com >... -
Seite 139: Autokonfiguration Durchführen
MX-Door2-INT-PW) eingesetzt werden! Die Vorgängerversion T24-DoorMaster (Best.-Nr. MX-Door1-INT-PW) kann nicht mit einer S15 verwendet werden. Die Verkabelung und der Anschluss dieser Komponenten erfolgt dabei analog zur MOBOTIX IP-Video-Türstation. Detaillierte Informationen zur Verkabelung und den maximalen Kabellängen finden Sie deshalb im IP-Video-Türstation System-Handbuch Teil 1 sowie in den Dokumenten Schnellinstallation: BellRFID , Schnellinstallation: KeypadRFID und in der Schnellinstallation: MX-232-IO-Box (www.mobotix.com >... -
Seite 140: S15 Mit Mxeasy Als Türstation Einrichten
5. Lernen Sie die Admin-Karte ein. Alle drei LEDs leuchten grün. 6. Fügen Sie die User-Karten hinzu. Detaillierte Informationen zur Montage und zur Inbetriebnahme des BellRFID finden Sie im Dokument Schnellinstallation: BellRFID (www.mobotix.com > Support > Betriebsanleitungen). Abschließen der Inbetriebnahme Die wichtigsten Funktionen der Türstation sind nun verfügbar. -
Seite 141: Ergänzende Hinweise
Bewahren Sie Aufzeichnungen über Kennwörter an einem sicheren Ort auf. Falls der Administrationsbereich durch ein geändertes Administrator-Kennwort nicht mehr zugänglich ist, kann das Kennwort nur durch Einschicken der Kamera ins Werk zurückgesetzt werden (kostenpflichtig!). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 142: Mikrofon Unwiderruflich Deaktivieren
IP-Adresse» wird dieser Vorgang detailliert beschrieben. 3.8.6 Kamera auf Werkeinstellungen zurücksetzen Die Konfiguration kann Alle Einstellungen der MOBOTIX-Kamera können permanent auf die werkseitigen auch teilweise zurück- Voreinstellungen zurückgesetzt werden. Dies kann z. B. sinnvoll sein, wenn Sie eine gesetzt werden Kamera in unbekanntem Zustand erhalten oder testweise vorgenommene Einstellungen komplett verwerfen möchten. -
Seite 143: Text- Und Logoeinblendungen Deaktivieren
Durch die deaktivierte Scharfschaltung im Auslieferungszustand (siehe vorhergehen- Text- und Logo- einblendungen können der Abschnitt) zeigt die MOBOTIX-Kamera am oberen Rand des Livebildes nur den Text auch deaktiviert WWW.MOBOTIX.COM, den Zeitstempel sowie das MOBOTIX-Logo rechts oben an. Wird bzw. individuell ein-... -
Seite 144: Sicherheitshinweise
Video- und Audiodaten besonderen Auflagen unterliegen oder untersagt sein. Alle Anwender von MOBOTIX-Produkten sind daher aufgefordert, sich über die aktuell gültigen Bestimmungen zu informieren und diese zu befolgen. Die MOBOTIX AG übernimmt keine Verantwortung für einen nicht legalitätskonformen Produktgebrauch. Netzwerksicherheit: MOBOTIX-Produkte bringen alle notwendigen Konfigurations- möglichkeiten für einen datenschutzkonformen Betrieb in Ethernet-Netzwerken mit. -
Seite 145: Online-Hilfe Im Browser
Sie auf das Symbol klicken. 3.8.14 RoHS-Erklärung Die Produkte der MOBOTIX AG sind konform mit den Anforderungen, die sich aus §5 ElektroG bzw. der RoHS-Richtlinie 2002/95/EG ergeben, soweit sie in den Anwendungsbereich dieser Regelungen fallen (die RoHS-Erklärung von MOBOTIX finden Sie unter www.mobotix.com unter Support >... -
Seite 146: S15-Kamerahandbuch: Konformitätserklärung
/148 S15-Kamerahandbuch: Konformitätserklärung KONFORMITÄTSERKLÄRUNG S15 FLEXMOUNT Orig. Konformitätserklärung www.mobotix.com > Support > Mediathek > Zertifikate © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... -
Seite 147: Hersteller
Fax: +49 6302 9816-190 Finanzamt: Worms-Kirchheimbolanden http://www.mobotix.com Umsatzsteuer-Identifi kationsnummer: info@mobotix.com DE202203501 Die jeweils neueste Version dieses Dokuments fi nden Sie auf www.mobotix.com in der Rubrik Support. Technische Änderungen und Irrtümer vorbehalten! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com... - Seite 148 Winter Innovationsschmiede - Made in Germany Robust keine bewegten Teile Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk- schlagfester Kunstst. Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden. MxCC/MxEasy Lizenzfrei MOBOTIX AG •...
