S16 Kamerahandbuch: Montage
Darauf achten, dass das
Verlegekabel bei fertig posi-
tionierter Kamera gerade
in das Gehäuse hineinführt,
damit der Kabelstopfen das
Gehäuse optimal abdichtet.
70

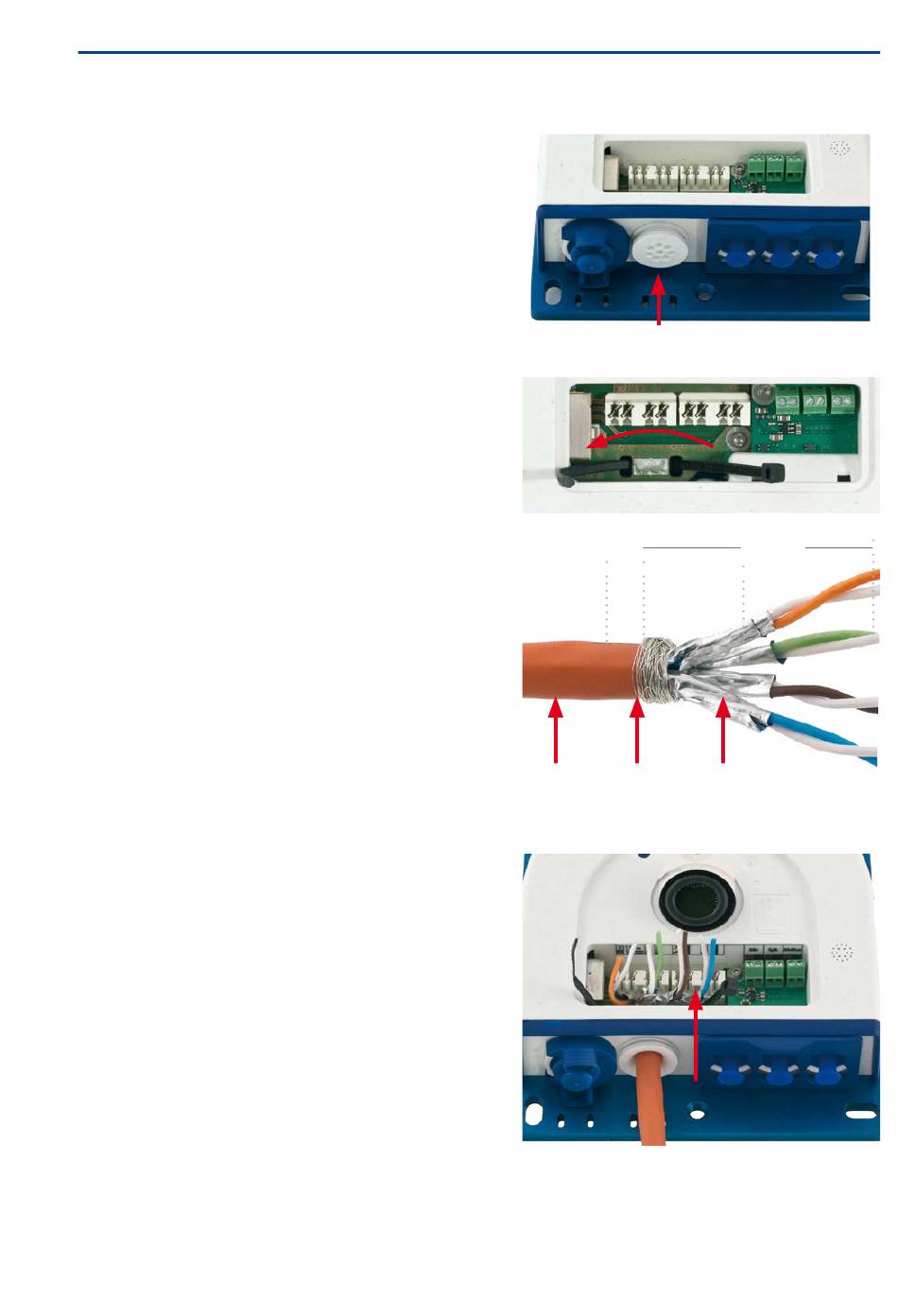

2.4.2 Netzwerkverkabelung der S16 mit Verlegekabel herstellen
1. Gehäusedeckel
stopfen entfernen : Lösen Sie die
Inbusschraube des Gehäusedeckels
der S16 und entfernen Sie die-
sen. Drücken Sie den montierten
Kabelstopfen der Kamera von innen
nach außen aus dem Gehäuse heraus
(roter Pfeil).
2. Kabelbinder einsetzen : Führen Sie
einen der beiliegenden Kabelbinder
durch die beiden Schlitze in
der Platine unterhalb der LSA-
Schneidklemme.
3. Verlegekabel vorbereiten : Verle-
gekabel ablängen, durch den wei-
ßen Einzeladerstopfen (5-7 mm)
führen, 35 mm abisolieren und in
die einzelnen, paarweise verdrillten
Adern inkl. 15 mm Schirmung auf-
trennen. Schirmgeflecht in 10 mm
Breite unten so um den Mantel
wickeln, dass dieser später mit dem
Kabelbinder auf der Kontaktfläche
fixiert werden kann.
4. Verlegekabel fixieren : Den montier-
ten Stopfen von innen nach außen
herausdrücken und das Verlegekabel
mit Einzeladerstopfen (5-7 mm) in
die für das Verlegekabel vorgese-
hene Öffnung einsetzen. Zum Schutz
vor eindringender Feuchtigkeit
muss
die
Gummimanschette
straff am Verlegekabel sitzen. Den
Kabelbinder um das Schirmgeflecht
festziehen, um die Zugentlastung zu
gewährleisten.
5. Kabeladern auflegen : Die einzelnen
Adern des Verlegekabels werden mit dem entsprechenden Werkzeug und gemäß dem
verwendeten Standard EIA/TIA-568A oder B auf der LSA-Schneidklemme aufgelegt (siehe
aufgedruckte Farbkodierung über der Klemme – siehe roten Pfeil in der Abbildung unten).
und
Kabel-
Mantel
~35 mm
~10 mm
~15 mm
Schirmgeflecht
Adernschirm
~20 mm
