Vorbereitende Montagearbeiten
Deckenmontage
Die Montage erfolgt im Innenbereich meist unter abgehängten Decken und ist denkbar ein-
fach. Es wird nur eine kreisrunde Bohrung mit einem Durchmesser von mind. 43 mm benö-
tigt, durch die ein S16-Sensormodul mit Verbindungskabel und montiertem Ferrit von unten
durch die Deckenplatte gesteckt, von hinten mit Mutter und Kontermutter fixiert und dann
mit dem unsichtbar hinter einer Deckenplatte verborgenen Basismodul verbunden wird
(Steckverbindung und Verriegelung).
Bei der Auswahl der Montageorte ist vor allem zu beachten, dass die Sensorkabellänge von
jeweils drei Metern nicht überschritten wird. Der maximale Abstand zwischen den beiden
Sensormodulen einer S16 mit mittig platziertem Basismodul beträgt damit theoretisch
sechs Meter.
Wenn die Gefahr besteht, dass sich Wasser auf der Rückseite der Sensormodule sam-
melt (z. B. im Außenbereich oder bei extremer Feuchtigkeit), dürfen diese nicht nach
unten weisend montiert werden!

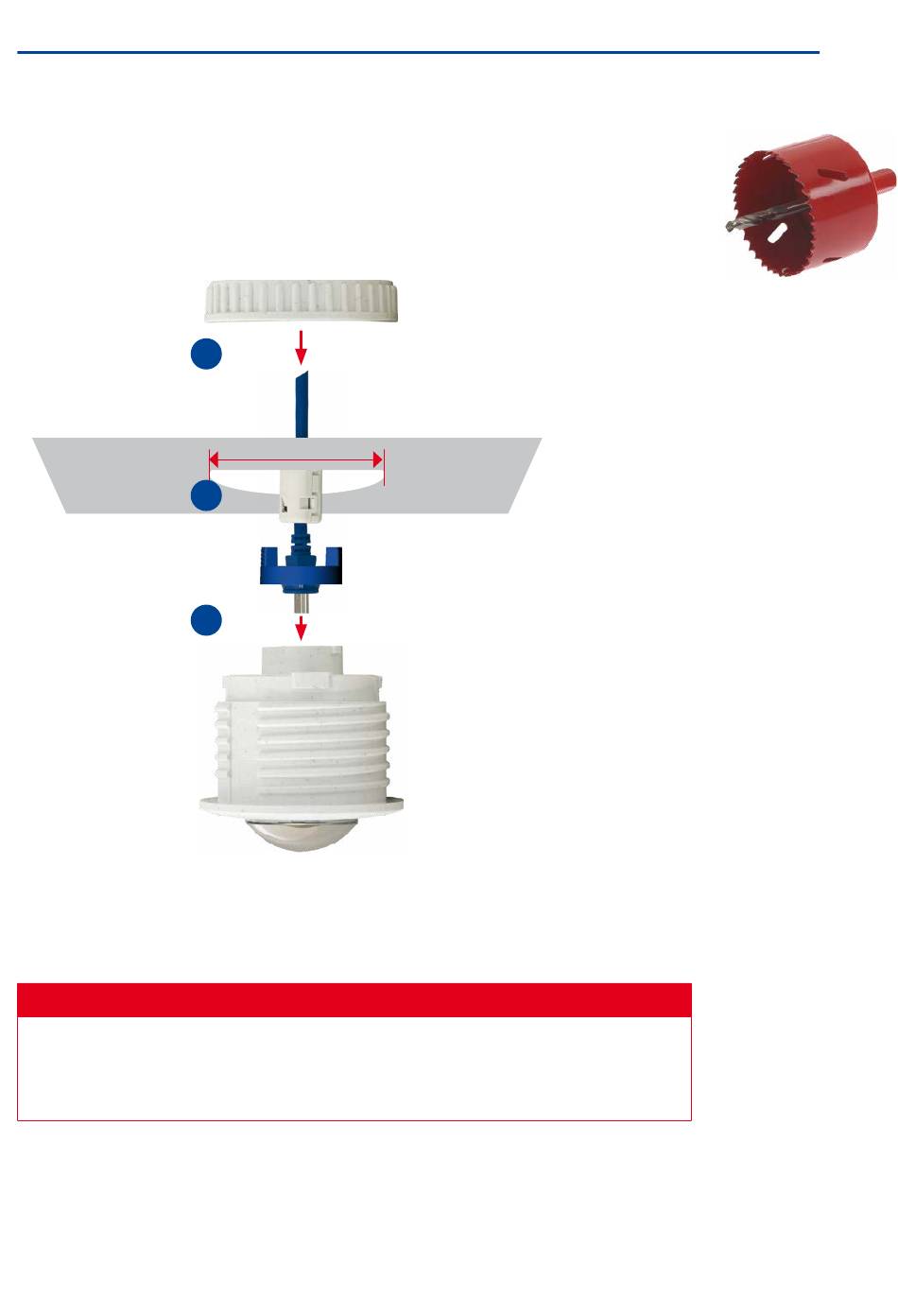

3
Ø 43–45 mm
2
1
Achtung
Schritt 3:
Sensormodul mit Mutter sichern
Schritt 2:
Loch bohren (mind. 43 mm), Kabel
mit Sensormodul durchstecken
Schritt 1:
Verbindungskabel einstecken und
mit Bajonettverschluss sichern,
Klappferrit anbringen
51
