S16 Kamerahandbuch: Inbetriebnahme der Kamera

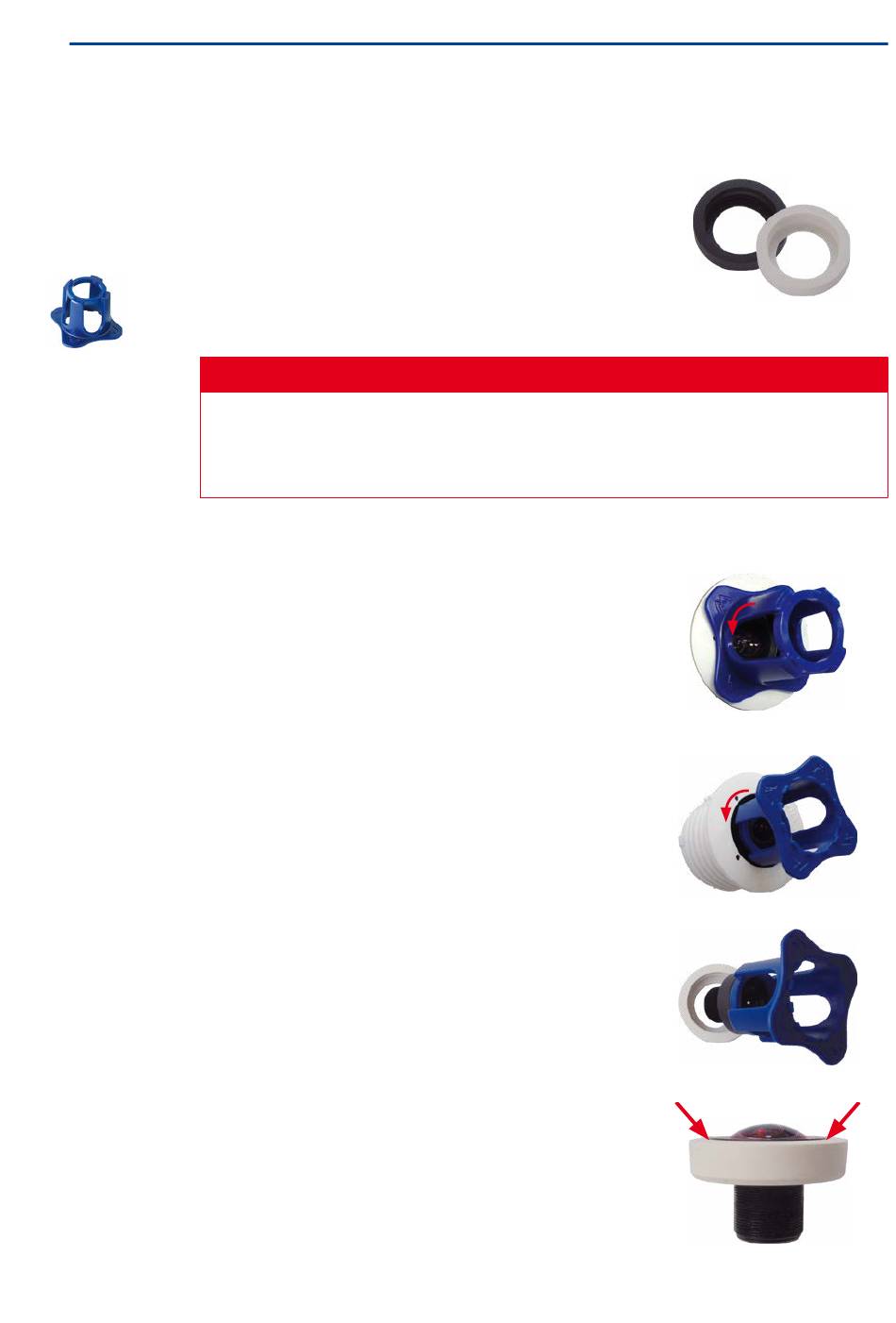

3.3.3 Austausch der Domkuppel gegen den Dichtring (nur Sensormodule
Für besondere Anwendungen von hemisphärischen
Sensormodulen, z. B. wenn Reflexionen durch seitlichen
Lichteinfall in die Domkuppel auftreten, kann diese durch den
Dichtring (Best.-Nr. MX-OPT-Ring-L10-L12) ersetzt werden.
Zum Austauschen der Domkuppel gegen den Dichtring
benötigen Sie den blauen Objektivschlüssel, der in der
M.7
Verpackung des S16-Basismoduls mitgeliefert wird.
Um Verbrennungen durch das freiliegende Objektiv auszuschließen, darf dieser
Dichtring nur bei Sensormodulen montiert werden, die sich nicht im Handbereich
befinden!
Arbeitsschritte
1. Setzen Sie den blauen Objektivschlüssel in die Rasten
2. Drehen Sie den Objektivschlüssel um, führen die
3. Stecken Sie das Objektiv wie gezeigt durch den
4. Drücken Sie das Objektiv an beiden Seiten gleich-
90
Mx-O-SMA-S-6-D/L/N016)
der Domkuppel. Drehen Sie den Schlüssel nach links
bis zum Anschlag (max. 300°) und dann noch etwas
weiter, bis sich die Domkuppel aus dem Sensormodul
herausschiebt. Achten Sie dabei darauf, dass sich die
Domkuppel nicht im Sensormodul-Gehäuse verkan-
tet.
beiden Nasen in die Aussparungen im Metallring des
Objektivs und schrauben Sie es aus dem Sensormodul
heraus.
Dichtring.
mäßig in die Dichtung, bis diese bündig mit dem
Metallrand des Objektivs abschließt.
Achtung
