Vor der Montage
Um die Zugentlastung des Kabels zu gewährleisten, muss das verwendete Kabel mit einem der
mitgelieferten Kabelbinder (M.9) auf der Platine fixiert werden. Die einzelnen Adern des Kabels
werden mithilfe des mitgelieferten Schraubendrehers (M.9) in den Schraubklemmen fixiert.
2.2.4 Netzwerkanschluss mit Verlegekabel
Als Alternative zum Anschluss an eine MX-Patch-Box, MX-NPA-Box
oder Standard-Netzwerkdose können SIe die S16 auch direkt an
ein Verlegekabel anschließen. Da hierzu der Gehäusedeckel der
Kamera geöffnet werden muss, ist dieser Arbeitsschritt bei einer
S16 auf jeden Fall vor der Montage der Kamera durchzuführen,
da der Gehäusedeckel nach der Montage nicht mehr zugänglich ist.
Das Verlegekabel wird vor dem Auflegen der Adern auf die LSA-Schneidklemmen mit einem
der mitgelieferten Kabelbinder (M.9) auf der Platine fixiert, um sowohl die Zugentlastung
des Kabels als auch die korrekte Erdung der Kamera zu gewährleisten.
Anschließen zusätzlicher Geräte (MxBus, Mikrofon, Lautsprecher)
Bei Verwendung eines Verlegekabels muss die für das
MOBOTIX-Patchkabel vorgesehene Öffnung für alle weiteren
Kabel verwendet werden, die an die Kamera angeschlossen
werden. Hierzu werden der blaue Bajonettverschluss und der
blaue Blindstopfen des linken Anschlusses entfernt. Je nach
verwendetem Kabel wird dann der Einzeladerstopfen oder einer der anderen Kabelstopfen
(M.4/5) in die Öffnung gedrückt. Der Bajonettverschluss wird nicht mehr verwendet.
Um die Zugentlastung des Kabels zu gewährleisten, muss das verwendete Kabel mit einem der
mitgelieferten Kabelbinder (M.9) auf der Grundplatte fixiert werden. Die einzelnen Adern des
Kabels werden mithilfe des mitgelieferten Schraubendrehers (M.9) in den Schraubklemmen
fixiert.
2.2.5 Verwendung des MiniUSB-Kabels
Über den MiniUSB-Stecker können bereits existierende
Zusatzmodule wie die MOBOTIX ExtIO (USB) oder externe USB-
Festplatten angeschlossen werden. Hierzu wird die Verriegelung
nach vorne gezogen, der linke Stopfen entfernt und das MiniUSB-
Kabel eingesteckt. Nach dem Eindrücken der Verriegelung sind
die Anschlüsse wieder wassergeschützt.

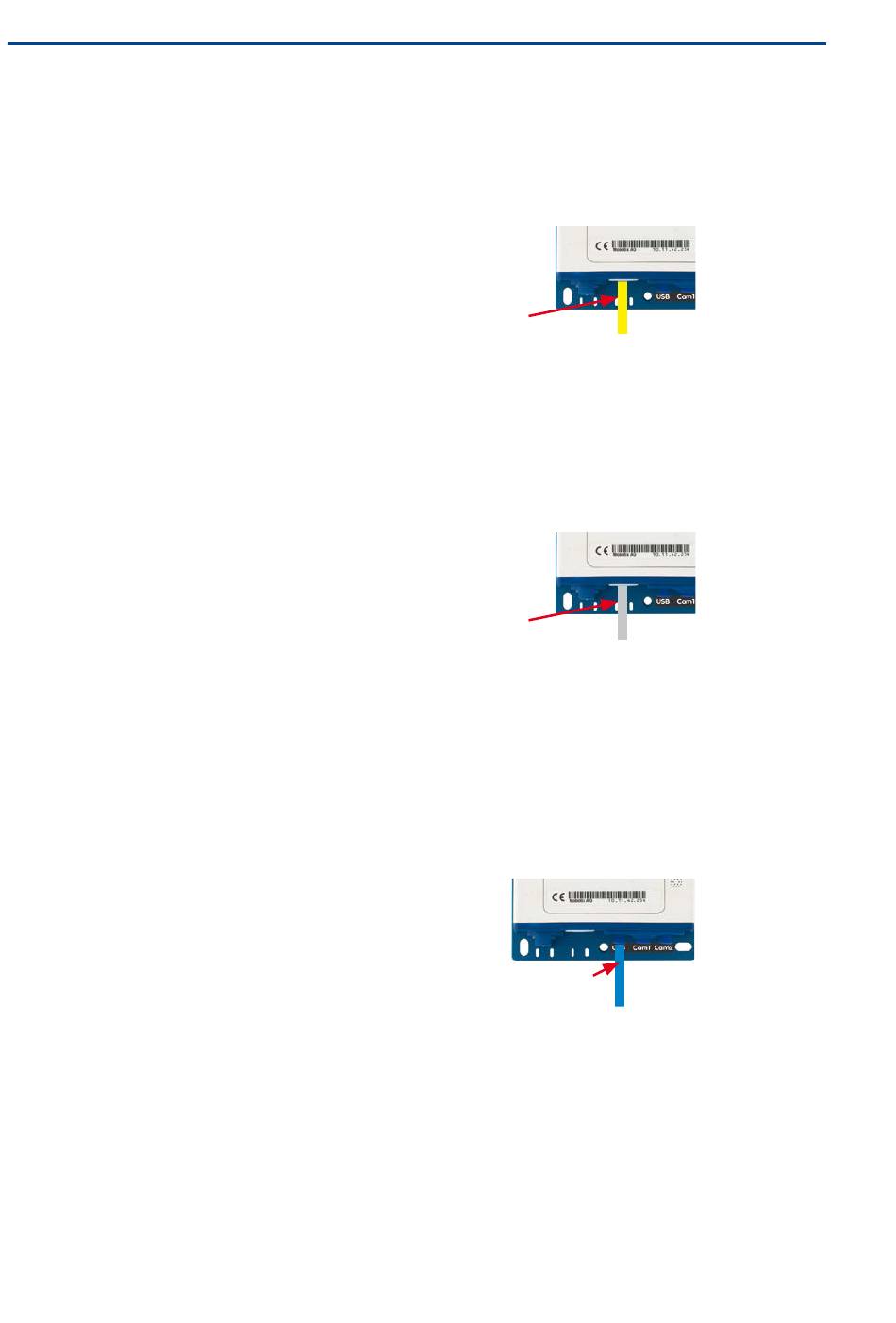

Verlegekabel
Weitere Kabel
MiniUSB-Kabel
61
