S16 Kamerahandbuch: Montage

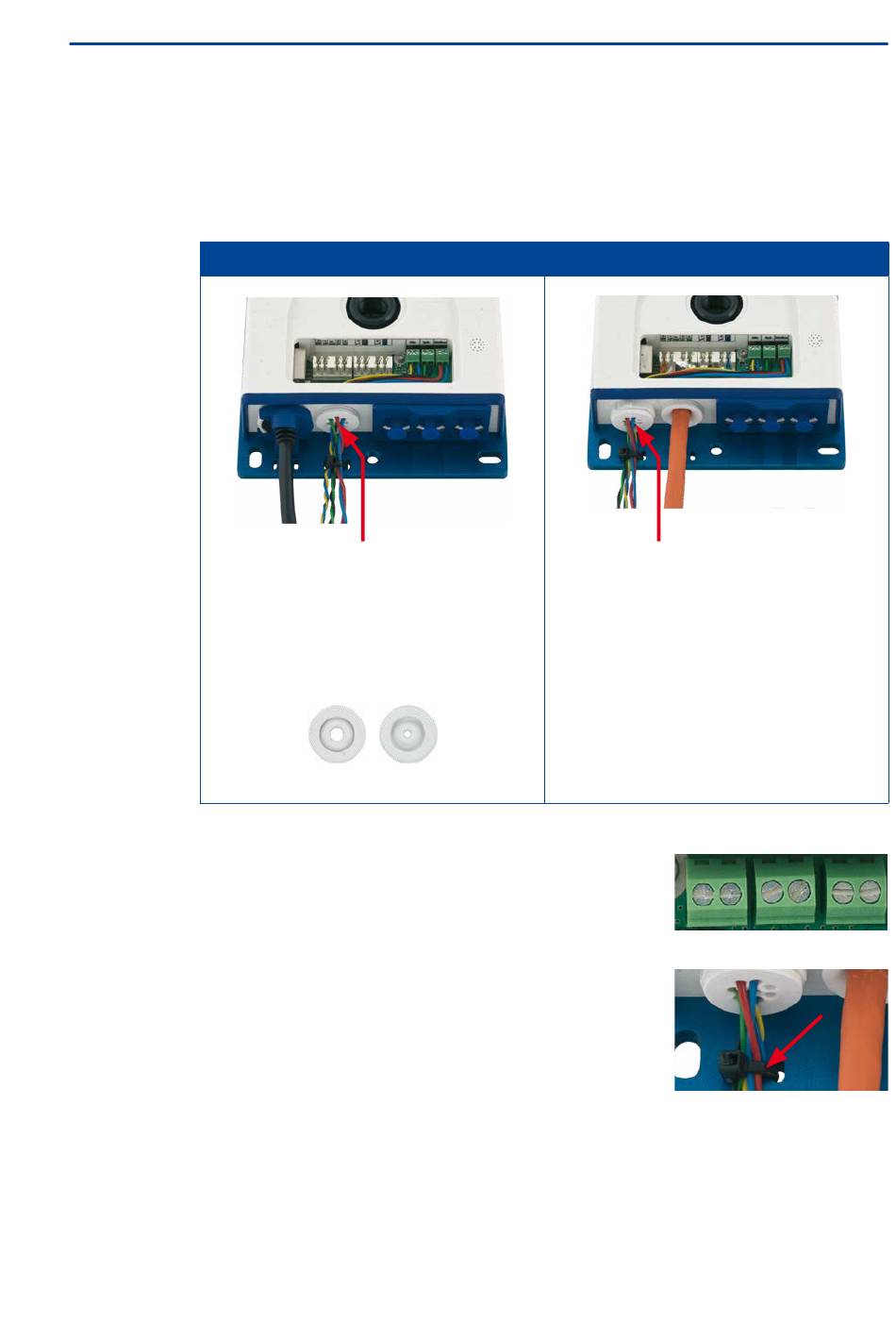

2.4.3 Anschließen zusätzlicher Kabel
Je nach verwendetem Ethernet-Anschluss (Patchkabel oder Verlegekabel) werden zusätzliche
Kabel durch die noch freie Öffnung im Gehäuse geführt. Bei Verwendung eines Verlegekabels
sollte die Installation zusätzlicher Kabel auf jeden Fall nach dem Auflegen des Verlegekabels
erfolgen:
1. Evtl. Einzeladerstopfen gegen
2. Einzeladerstopfen mit den einzelnen Adern durchstoßen bzw. Kabel mit Ummantelung
3. Adern mithilfe des beiliegenden Schraubendrehers auf
4. Einzeladern bzw. Kabel mit einem der beiliegenden
5. Adern mit den entsprechenden Geräten verbinden
72
Ethernet über Patchkabel
Zusätzliche Kabel
(MxBus, Mikrofon, Lautsprecher)
passenden Kabelstopfen (M.4/5)
für zusätz l iche Kabel austauschen.
durch den Kabelstopfen schieben.
den entsprechenden Schraubklemmen auflegen.
Kabelbinder auf der Grundplatte befestigen.
(MxBus-Module, Mikrofon, Lautsprecher).
Ethernet über Verlegekabel
Zusätzliche Kabel
(MxBus, Mikrofon, Lautsprecher)
1. Bajonettverschluss und Patchkabel
entfernen,
Einzeladerstopfen
oder passenden Kabelstopfen
(M.4/5) so eindrücken, dass die
Ränder innen überstehen. Der
Bajonettverschluss wird nicht
mehr verwendet.
Mikro
Lautspr.
MxBus
