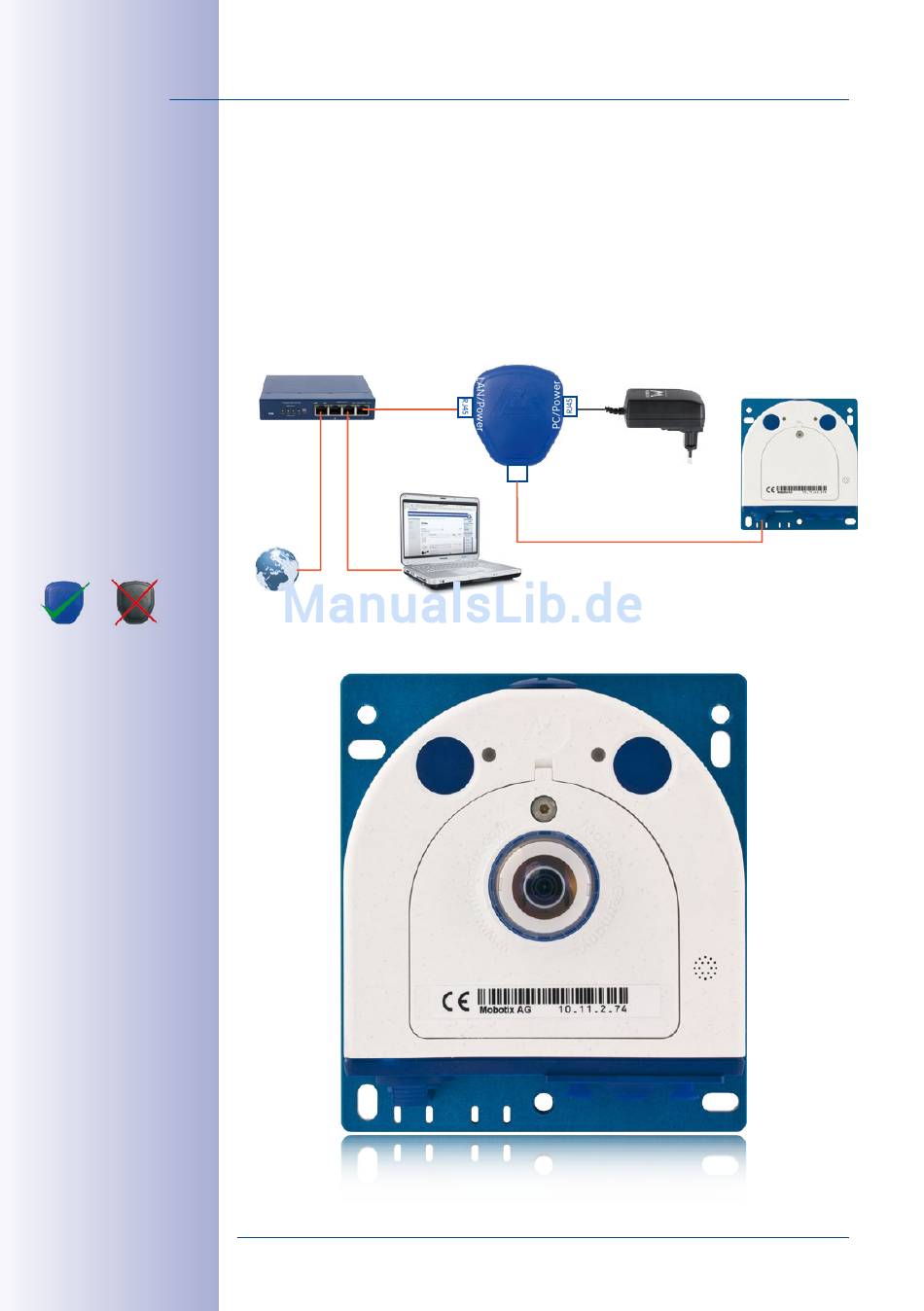

S15-Kamerahandbuch: Montage
2.5.4 Stromversorgung mit Switch
1. Verbinden Sie das werkseitig installierte Kabel der Kamera mit der Buchse Camera
des PoE-Adapters.
2. Verbinden Sie die Buchse LAN/Power des PoE-Adapters mit einem Ethernet-
Anschluss des Switch/Routers bzw. der Wanddose.
3. Stecken Sie den RJ45-Stecker des Netzteils in die Buchse PC/Power des PoE-Adapters.
Switch/Router
LAN/www
(10.8.0.11/255.0.0.0)
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
PoE-Adapter
(MX-NPA-PoE)
Camera
RJ45
PC
www.mobotix.com • info@mobotix.com
Netzteil
Kamera
(10.8.0.99)
