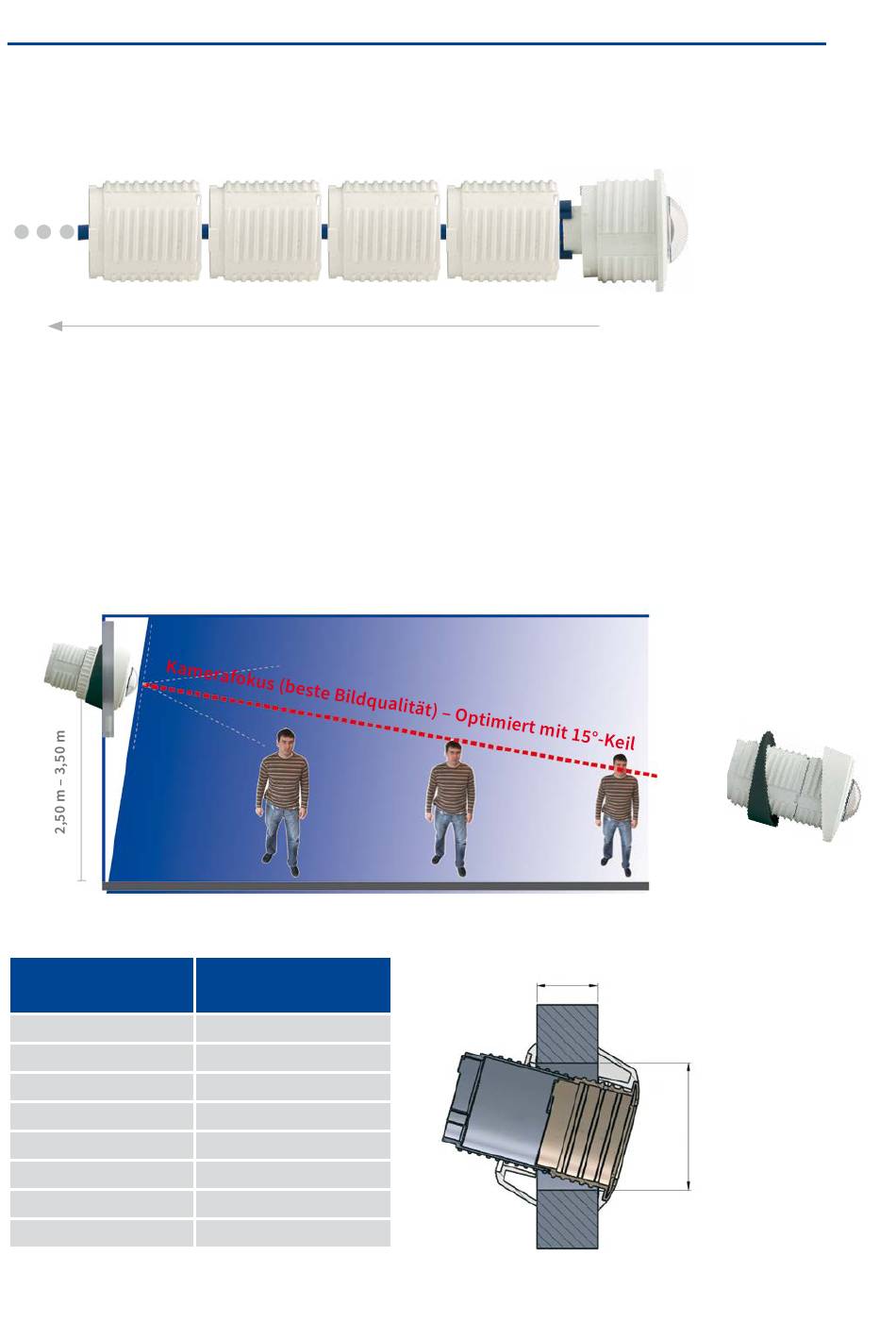

Vorbereitende Montagearbeiten
Durch Aufstecken mehrerer Verlängerungen können auch größere Wandstärken überbrückt
werden. Von hinten wird das Sensormodul durch Mutter und Kontermutter gesichert.
40 mm
(Rüttelfestigkeit nach EN 50155 mit einer Verlängerung geprüft)
Bildoptimierte Wandmontage mit 15°-Keil
In vielen Fällen empfiehlt sich zur Optimierung der Bildqualität eine Wandmontage mit nach
unten geneigter Linse. Gerade bei Wandmontagen, die aus technischen oder anderen Gründen
etwas höher ausgeführt werden müssen (über Türen, Fenstern usw.) kann eine leichte Neigung
der Kamera und damit des Objektivs bessere Ergebnisse liefern, da die Objektivmitte nun
stärker auf das zentrale Geschehen im Raum fokussiert (optimierte Ausnutzung der
Objektivfähigkeiten). MOBOTIX bietet für die Sensormodule der S16 daher ein einfach zu
installierendes Montagezubehör mit 15° Neigung an.
Größe der Bohrlöcher bei verschiedenen Materialstärken
Materialstärke a
(mm)
5
10
15
20
25
30
35
40
Mehrere Verlängerungen ansteckbar
Ø Bohrloch b (mm)
47
48
50
51
52
53
55
57
Optimierte Bildqualität bei
Wandmontage mit 15°-Keil
a
b
49
