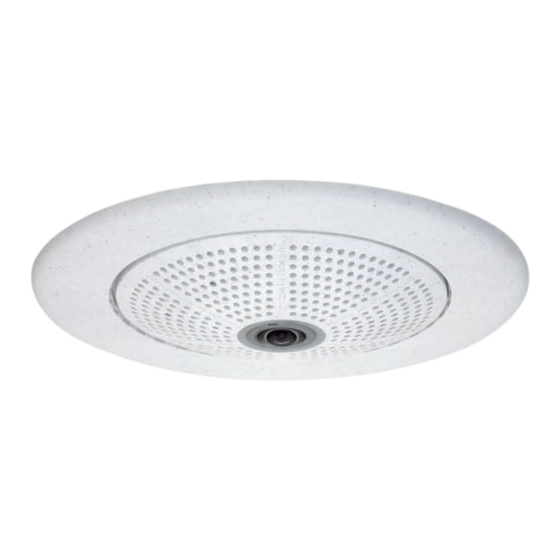

Mobotix Q22M Bedienungsanleitung

3 megapixel; 2048 x 1536; software-zoom
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

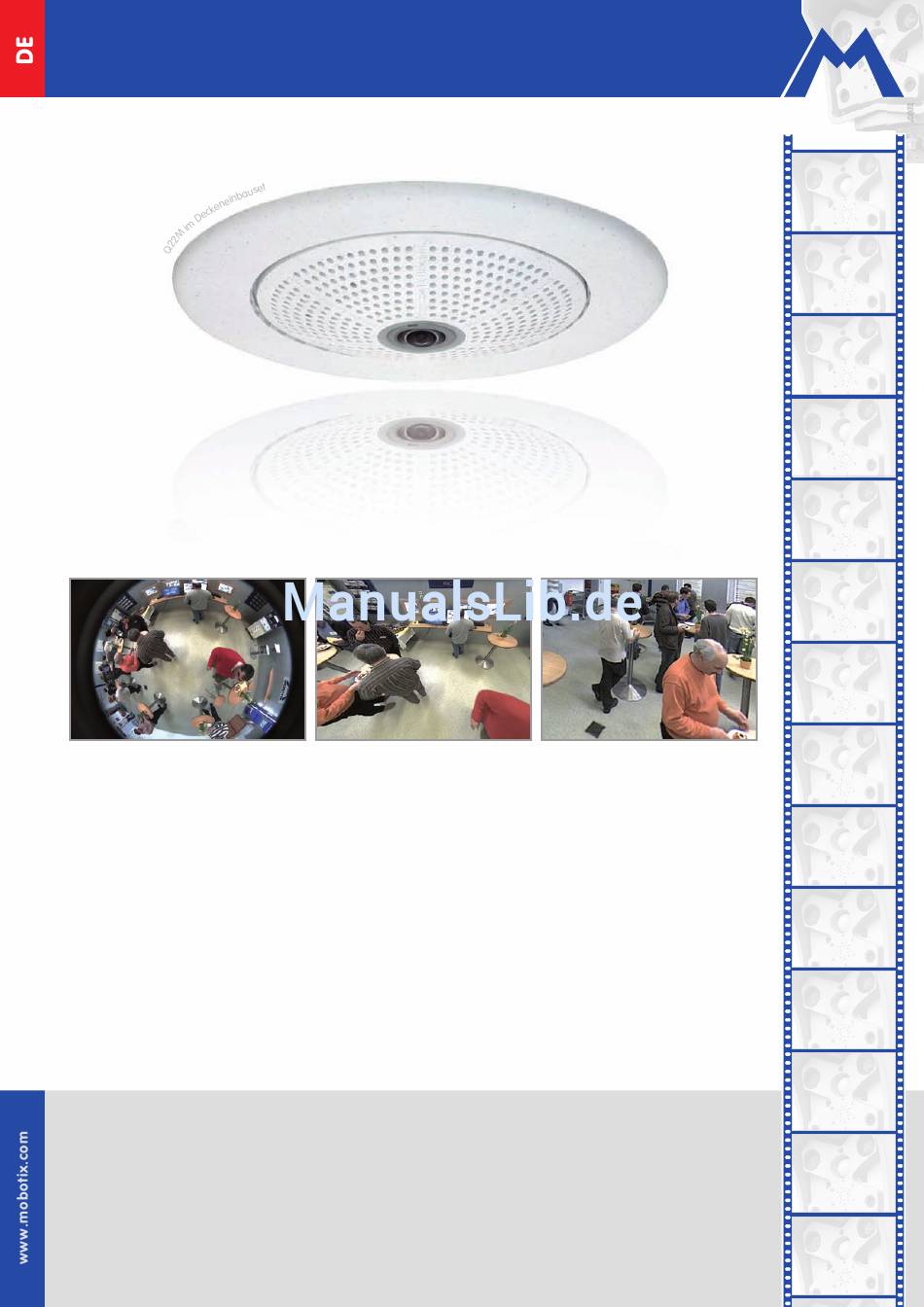

Q22M: Kamerahandbuch Teil 1
Rundum einfach. Rundum sicher.
Unsere ultra-kompakte, wetterfeste IP-Domkamera, die von vielen auch nicht auf den
zweiten Blick als solche identifizierbar ist. Dank 360°-Rundumsicht kann sie zur Beobachtung
und ereignisgesteuerten Videoaufzeichnung eines ganzen Raums eingesetzt werden.
Vollbild
Die leistungsstarke Video-Komplettlösung ...
• Hemisphärische Rundumsicht zur kompletten Raumerfassung
• Digitales, stufenloses Zoomen, Schwenken und Neigen (virtueller PTZ)
• Robust und wartungsarm, ohne mechanisch bewegte Teile
• Ereignisgesteuerte Rundumaufzeichnung direkt in der Kamera
• Alarmfunktion, Lautsprecher und Mikrofon bereits integriert
• Dezentes und unaufdringliches Design
Innovationsschmiede - Made in Germany
Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-
Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden.
MOBOTIX AG • D-67657 Kaiserslautern • Tel: +49-631-3033-100 • Fax: +49-631-3033-190 • info@mobotix.com
Bildentzerrung
www.mobotix.de > Support > Betriebsanleitungen
The HiRes Video Company
Virtuelle PTZ-Funktion
Aktuelle PDF-Datei:
X
MOBOTIX
HiRes
3 Megapixel
2048 x 1536
Software-Zoom
Skyline
Formatfrei
jedes Bildformat
frei definierbar
30 Bilder/s
VGA (640 x 480)
12 B/s Mega
Virtueller PTZ
digitales Zoomen,
Schwenken, Neigen
Gegenlicht
extrem sicher, CMOS
ohne mechan. Iris
Interner DVR
intern über SD-Karte,
extern via Netzwerk
Win/Lin/Mac
Recording
via Netzwerk auf PC
bis 1 Terabyte
Mikrofon & Lautsprecher
Audio
bidirektional, bei
Bildraten von 1 ... 30 Hz
SIP-Client mit Video
IP-Telefonie
Alarmmeldung
Kamerasteuerung
VideoMotion
mehrere Fenster
pixelgenau digital
-22°F ... +140°F
Wetterfest
- 30° ... +60°C, IP65
ohne Heizung
IEEE 802.3af
PoE
Netzwerk-Power
auch im Winter
Robust
keine bewegten Teile
schlagfester Kunstst.
MxCC
Lizenzfrei
Video-Management-
Software

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mobotix Q22M

Inhaltszusammenfassung für Mobotix Q22M

  • Seite 1 Winter Innovationsschmiede - Made in Germany Robust keine bewegten Teile Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk- schlagfester Kunstst. Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden. MxCC MOBOTIX AG •...
  • Seite 2 DHCP: aktiviert deaktiviert Admin-Benutzername: Admin-Kennwort: Hinweis: MOBOTIX bietet preiswerte Seminare mit Workshop und Kameralabor Basic Seminar 3 Tage, Advanced Seminar 2 Tage. Weitere Informationen finden Sie auf www.mobotix.com © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 3: Inhaltsverzeichnis

    Abschließende Montagearbeiten 2.10 Einsatz der MOBOTIX Q22M-Secure mit SD-Karte 2.10.1 Entfernen einer SD-Karte 2.10.2 Einsetzen einer SD-Karte 2.11 Hinweise 2.11.1 Pflegehinweise 2.11.2 Leitungsverlegung, Brand-, Blitz- und Überspannungsschutz 2.12 Kamera-Zubehör © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 4 3.6.7 Deaktivieren der Text- und Logoeinblendungen 3.6.8 Deaktivieren des täglichen automatischen Neustarts der Kamera 3.6.9 Hinweise zur ISDN-Tauglichkeit 3.6.10 Hinweise zu Browsern 3.6.11 Pflegehinweise 3.6.12 Sicherheitshinweise 3.6.13 Weitere Informationen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 5 Gast-Ansicht im Browser Softbuttons konfigurieren und Funktionen verwalten 4.10 Schnelle Videodarstellung 4.11 Mehrere Kameras GRUNDKONFIGURATION DER KAMERA Übersicht Schnellinstallation Verbindungstest Grundeinstellungen Bildsteuerung Logos Belichtungseinstellungen Tag/Nachteinstellung Einstellungen verwalten 5.10 Erweiterte Sicherheitseinstellungen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 6 Telefonprofile - Telefonanrufe von der Kamera Spracheinwahl - Telefonanrufe zur Kamera Fernsteuerung der Kamera über ein Telefon Konfigurationsbeispiele für IP-Telefonie im Internet Konfigurationsbeispiele für IP-Telefonie im LAN Video-Telefonie © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 7 Q22M Kamerahandbuch Teil 1 /112 MOBOTIX-KAMERAS IM INTERNET 10.1 Übersicht 10.2 Indirekter Zugriff auf MOBOTIX-Kameras aus dem Internet, FTP-Upload 10.3 Direkter Zugriff auf MOBOTIX-Kameras aus dem Internet 10.4 Konfiguration des Routers 10.5 DynDNS SOFTWARE-SCHNITTSTELLEN 11.1 Übersicht 11.2 Zugriff auf das Kamera-Livebild und die Ereignisbilder 11.3 Zugriff auf das Kamera-Livebild über zweiten Bildkanal...
  • Seite 8 Bildformat, Bildrate und Aufzeichnung sind kameraspezifisch einstellbar Extras und Zusatzfunktionen bereits integriert Audio, Objektiv, Wandhalter und Wetterschutz (-30° ... +60°C) im Kamera- Lieferumfang enthalten; Mikrofon und Lautsprecher bei fast allen Modellen © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 9 Lippensynchrones Audio (Live & Aufzeichnung); jede Kamera ist Video-IP- Telefon nach SIP-Standard mit Kamerasteuerung und autom. Alarmanruf MxControlCenter-Leitstand inklusive Dual-Screen-Technik mit Gebäudeplänen, freier Kamerapositionierung, Recherche, Bildbearbeitung, Objektiventzerrung und PTZ-Unterstützung © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 10: Einleitung

    Das von hemisphärischen Objektiven (Fisheye-Objektiven) erzeugte Vollbild im QXGA-Format (2048x1536 Pixel) ist für den Betrachter nur schwer auszuwerten. Die MOBOTIX Q22M löst dieses Problem elegant, indem die gekrümmten Linien von der Kamera-Software bereits im Livebild (bis D1-PAL mit 768x576 Pixeln) perfekt entzerrt werden. Vollbild, QXGA Entzerrtes Livebild, VGA ©...
  • Seite 11 Virtuelle Pan/Tilt/Zoom-Funktion virtuelle PTZ-Funktion (vPTZ) steht schon in der integrierten Kamera-Software der Q22M zur Verfügung. Dies bedeutet, dass sich das Livebild der Kamera direkt Joystick: im Browserfenster mit dem Mausrad, einem Joystick oder einem einblendbaren Internet Explorer mit ak- PTZ-Steuerungs-Panel stufenlos vergrößern und verkleinern lässt und jeder belie-...

  • Seite 12: Auswertung

    überwachten Bildausschnitts ereignet hat. Die mit einem roten Kreis im linken Bildbereich markierte Person wäre mit herkömmlichen PTZ-Kameras nicht erfasst worden; die Vollbildspeicherung der Q22M ermöglicht hier zum Beispiel, den genauen Zeitpunkt zu ermitteln, an dem diese Person den Erfassungsbereich der Kamera betrat.
  • Seite 13 (z. Zt. noch in Entwicklung) erfolgen. MxEasy ist z. Zt. noch in Entwicklung Speichern und Anzeigen vordefinierter Ansichten Joystick: Um die Arbeit der Anwender zu erleichtern, können bei der Q22M neben den Stan- Internet Explorer mit ak- dardansichten Nord, Ost, Süd West insgesamt bis zu...

  • Seite 14: Standalone-Betrieb

    Das zurückhaltende, elegante Erschei- nungsbild, speziell in Verbindung mit dem optional erhältlichen Deckeneinbau-Set, macht die Q22M zu einer optimalen Lösung in allen Bereichen, in denen beson- ders großer Wert auf dezentes Design und Unauffälligkeit gelegt wird. Als Beispiele sind hier Hotels und Gaststätten zu nennen, aber auch Installationen in öffentlichen...
  • Seite 15 Q22M Kamerahandbuch Teil 1 /112 Da die Q22M genauso robust, wetterfest und wartungsarm wie alle anderen MOBOTIX-Kameras ist (Q22M-Secure: IP65), eignet sie sich uneingeschränkt für alle mobilen und fest installierten Anwendungen auch im Außenbereich. Mobile Q22M-Montage im Bus: Nicht entzerrtes...
  • Seite 16 Q22M Kamerahandbuch Teil 1 /112 Modellvarianten Die Q22M ist – mit unterschiedlichen Funktionen ausgestattet – in den Modellvari- anten Secure und Basic verfügbar. Alternativ sind beide Varianten auch mit *Die Q22M mit L22 einem Super-Weitwinkel-Objektiv* mit einem horizontalen Bildwinkel von 90°...
  • Seite 17 Q4/08) tionen optimale Bilder liefern. Deckeneinbau-Set (MX-D22-OPT-IC) Das Deckeneinbau-Set kann zur unauffälligen Deckeneinbau-Set (In- und besonders geschützten Montage der door) Q22M-Kamera z. B. in einer abgehängten Decke eingesetzt werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 18 Halter wird in Verbindung mit dem Wandhal- tahl (in Kombination mit ter eingesetzt. Die mitgelieferten Edelstahl- dem Wandhalter) Mastschellen ermöglichen die Montage an Masten mit einem Durchmesser von 60 bis 180 mm. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 19 Q22M Kamerahandbuch Teil 1 /112 Notizen: © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 20: Objektivoptionen, Hard- Und Softwareausstattung

    PTZ-Funktion der Kamera-Software bzw. von MxControlCenter oder MxEasy ent- zerrt. Beide Objektive liefern auch im maximalen Digital-Zoom noch gute Bildquali- tät. Aufgrund der Gegenlichtsicherheit wird keine mechanische Autoiris benötigt, wodurch MOBOTIX-Kameras extrem robust und wartungsfrei sind. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 21 Damit ist dann auch ein direk- ter Vergleich des Bildausschnitts mit einer handelsüblichen Digital- oder Kleinbildkamera möglich, indem die angegebene Kleinbild- Einfache Objektivauswahl Brennweite des MOBOTIX-Objektivs (Lxx) direkt auf der Digital- oder durch Einstellen der Ob- Kleinbildkamera eingestellt wird. jektiv-Brennweite auf ei-...
  • Seite 22 Schalteingänge/Signaleingänge Schaltausgänge Verdeckte Kabelführung Lagerware Softwareausstattung Q22M Digital-Zoom (stufenlos) vPTZ-Modus / Surround-Anzeige X / X X / X X / X X / X Zus. speicherbare Bildpositionen Vollbildaufzeichnung © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 23 Bildgröße Mega** Mega** Q22M-Modelle sind mit Bildsensor Farbe Farbe Farbe/SW Farbe/SW L11- und L22-Objektiv verfügbar Standard-Objektiv zur Software-Version L22* L22* L22* L22* Audiounterstützung (Mikrofon/Lautsprecher) -/L* -/L* M/L* M/L* © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 24: Das Mobotix-Konzept

    Q22M Kamerahandbuch Teil 1 /112 1.2 Das MOBOTIX-Konzept Neben den im vorherigen Abschnitt beschriebenen Vorzügen der MOBOTIX Q22M bietet das MOBOTIX-Konzept viele weitere Vorteile, die in diesem Abschnitt vorge- stellt werden. Hochauflösendes Live-Video mit bis zu 30 Bildern/s Mit MOBOTIX-Kameras können flüssige Live-Videosequenzen mit lippensynchro- nem Ton bei geringer Bandbreite übertragen werden.
  • Seite 25 Bilder auf eine Website laden und Video-Clips (mit Audio) per E-Mail versenden. Fernaufschaltung Die MOBOTIX-Kameras verfügen standardmäßig über alle Funktionen zur automa- tischen ereignisgesteuerten Aufschaltung auf einen Leitstand. Dies kann über das lokale Netzwerk (auch mit WLAN), das Internet oder GSM/GPRS/UMTS erfolgen.
  • Seite 26 Q22M Kamerahandbuch Teil 1 /112 Wetterfest Die MOBOTIX Q22M-Secure ist nach IP65 zertifiziert und kann direkt im Außenbe- reich angebracht werden*. Durch den Verzicht auf bewegliche Teile ist die Q22M *In Verbindung mit Wand- extrem robust und langlebig sowie hitze- und kältebeständig (-30° bis +60°C).
  • Seite 27 Oberfläche eine einfache Bedienung wichtiger Kamera-Funktio- nen und stellt einen ganz neuen Ansatz zur Betrachtung und Steuerung von MOBOTIX-Kameras dar. In einem übersichtlichen Layout können bis zu 16 Kameras verwaltet und jeweils vier Kameras gleichzeitig angezeigt werden. Einfachste Bedienung...
  • Seite 28 • MxPEG-Videokomprimierung über MxControlCenter. Für Internet Explorer steht ein ActiveX-Plugin auf der Kamera zur Verfügung, das die Vorteile von MxPEG auch in Verbindung mit der Browser-Oberfläche verfügbar macht (inklusive Audio-Stream von und zur Kamera). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 29 Updates an, um die Funktio- Kostenfreie Software-Up- nalität der Kamera zu erweitern und zu verbessern. In Kapitel 6, Soft- dates auf www.mobotix.com ware-Update , im Softwarehandbuch wird dieser Vorgang detailliert beschrieben. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 30: Montage

    Zubehör finden Sie unter www.mobotix.com. 2.1.1 Deckenmontage / Wandmontage Die Q22M ist vornehmlich für die Montage an Decken konzipiert bzw. für die Wandmontage in Verbindung mit dem Wandhalter. Das mitgelieferte L11 180°- Objektiv ermöglicht es dann, einen Raum nahezu vollständig vom Boden bis zur Decke zu überblicken.

  • Seite 31: Montageoptionen

    Innen- wie auch im Außenbereich. Die Kamera ist absolut Wandhalter aus hochfe- stem PBT-30GF (IP65) staubdicht strahlwassergeschützt (IP65). Gehäuse des Wandhalters deckt RJ45-Unterputzdosen ab und ermöglicht darüber hinaus im Inneren die Unter- bringung zusätzlicher Module. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 32: Tipps Für Die Auswahl Der Kameraposition

    40 qm ist in der Regel auch noch am Bildrand eine gute Detailerken- nung möglich. Soll generell nur erfasst werden, ob beispielsweise Personen einen Raum betreten oder bestimmte Objekte entfernt werden, lassen sich aber auch Räume von weit mehr als 100 qm Größe mit nur einer Q22M detailliert überwa- chen. Gesichtserkennung...
  • Seite 33 Halter aus Metall zu befesti- dung)! gen. Um Kondenswasserbildung in der Kamera auszuschließen, sollte in diesem Fall zusätzlich der als Zubehör erhältliche Aufputzhalter (MX-D22-OPT- AP) oder der Wandhalter (MX-D22-OPT-WH) verwen- det werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 34: Netzwerkanschluss Und Stromversorgung, Usv

    /112 2.1.4 Netzwerkanschluss und Stromversorgung, USV Power-over-Ethernet (MxPoE) Bei allen Q22M-Modellen wird die Stromversorgung in das Netzwerkkabel der Kamera eingeschleift (MxPoE, Power-over-Ethernet). Bei kleineren Installationen kann hierzu das MOBOTIX Steckernetzteil (MX-SNT-E01-30-RJ) in Verbindung mit dem Netzwerk-Power-Adapter (MX-NPA-3-RJ) verwendet werden. Für größere Anlagen empfiehlt sich der Einsatz der MOBOTIX Netpower-Racks/-Boxen, die für...
  • Seite 35 Stromaufnahme der MOBOTIX-Kameras erhöht dies einerseits die Lebenserwartung der PoE-Komponenten, anderer- seits aber auch die Zuverlässigkeit des gesamten Systems. Detaillierte Informationen zur Stromversorgung und zum Anschluss der Q22M fin- den Sie in den Abschnitten 3.2 ff. Unterbrechungsfreie Stromversorgungen, USV Um die Spannungsversorgung auch bei Netzausfällen sicherzustellen, sollten...

  • Seite 36: Bereitstellen Der Anschlüsse, Anschlussdosen

    Sind Installationsort, Anschlüsse und Art der Stromversorgung festgelegt, kann die Verlegung der Anschlussdosen erfolgen. Vor der endgültigen Montage der MOBO- TIX Q22M sollte ein Messprotokoll des Netzwerk-Anschlusses vorliegen, um die einwandfreie Funktion zu gewährleisten. Beachten Sie hierzu auch Abschnitt 2.11.2, Leitungsverlegung, Brand-, Blitz und Überspannungsschutz .

  • Seite 37: Wegweiser Zur Montage

    Sie den folgenden Wegweiser zur Montage ver- wenden. Sie stellen damit sicher, dass Sie nur die für Sie relevanten Abschnitte die- ses Kapitels lesen müssen und dadurch die Montage der Q22M schnell und effizi- ent durchführen können.

  • Seite 38: Q22M - Lieferumfang, Bauteile, Abmessungen

    Inbusschlüssel 3 mm Inbusschlüssel 2 mm Hakenschlüssel Gehäusering 1.10 Montagering 1.11 Universaldübel 8 mm 1.12 Edelstahl-Unterlegscheiben Ø 5,3 mm 1.13 Edelstahl-Holzschrauben mit Torx-Antrieb 4,5x60 mm 1.14 Inbusschrauben M4x16 mm 1.15 Edelstahl-Unterlegscheiben Ø 4,3 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 39: Kameragehäuse Und Anschlüsse

    Q22M Kamerahandbuch Teil 1 /112 /112 2.2.2 Kameragehäuse und Anschlüsse Die MOBOTIX Q22M setzt sich aus dem Kameragehäuse (Elektronik und Objektiv), dem Gehäuse,ring und dem Montagering zusammen. SD-Karten werden ab Anschluss Software-Version 3.4.2 • NET (Ethernet-Netzwerk, Stromversorgung) unterstützt (außer Mo- dell Q22M-Basic) Gehäusering...

  • Seite 40: Abmessungen Q22M Ohne Montageoptionen

    Q22M Kamerahandbuch Teil 1 /112 2.2.3 Abmessungen Q22M ohne Montageoptionen Ø 160 mm Mobile Q22M-Montage im Bus: Nicht entzerrtes Vollbild (QXGA) des hin- teren Ausstiegs © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 41 Verwenden Sie das beigefügte Faltblatt am Ende des gedruckten Handbuchs. Falls Sie aus dem Handbuch-PDF drucken, stellen Sie sicher, dass die Bohrschablone beim Kopieren nicht skaliert wird (weder vergrößert noch verkleinert). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 42: Kamera-Zubehör - Lieferumfang, Bauteile, Abmessungen

    Edelstahl-Inbusschrauben M4x35 mm Das Aufputz-Set ist für alle Q22M- und D22M- Edelstahl-Unterlegscheiben Ø 4,3 mm Modelle verwendbar Abmessungen Aufputz-Set Aufputz-Set 10° ∅ 165 mm Ø 166 mm Ø 160 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 43 Verwenden Sie das beigefügte Faltblatt am Ende des gedruckten Handbuchs. Falls Sie aus dem Handbuch-PDF drucken, stellen Sie sicher, dass die Bohrschablone beim Kopieren nicht skaliert wird (weder vergrößert noch verkleinert). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 44: Deckeneinbau-Set

    Position Anzahl Bezeichnung Deckeneinbau-Set Das Deckeneinbau-Set ist Dekoring für alle Q22M- und Flügelnocken D22M-Modelle verwend- Klemmteile für Schnapphaken Deckeneinbau-Schlüssel Min:  6 mm Max: 22 mm Abmessungen ∅ 165 mm Ø 180 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 45 Verwenden Sie das beigefügte Faltblatt am Ende des gedruckten Handbuchs. Falls Sie aus dem Handbuch-PDF drucken, stellen Sie sicher, dass die Bohrschablone beim Kopieren nicht skaliert wird (weder vergrößert noch verkleinert). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 46: Vandalismus-Set

    Zweiloch-Antrieb (Pos. 4.4) Position Anzahl Bezeichnung Edelstahl-Abdeckung 2 mm Edelstahl Distanzstücke für Vandalismus-Set Sicherheitsschrauben M4x16 mm Zweiloch-Antrieb für Sicherheitsschrauben Domkuppel Polycarbonat Schlüssel für Domkuppel Abmessungen ∅ 165 mm Ø 160 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 47 Q22M Kamerahandbuch Teil 1 /112 Varianten Mit dem Q22M Vandalismus-Set können Q22M-Kameras zusätzlich abgesichert bzw. verstärkt werden. Das Set besteht aus einer robusten Edelstahl-Abdeckung, einer Domkuppel aus Polycarbonat und Sicherheitsschrauben. Es empfiehlt sich für den Einsatz unter besonders rauhen Bedingungen (Montage in Justizvollzugsan- stalten, an sozialen Brennpunkten, in Bahnhöfen, u. a.).

  • Seite 48: Wandhalter

    Edelstahl-Unterlegscheiben Ø 6,4 mm Edelstahl-Holzschrauben 6x50 mm Wandanschlussdichtung Edelstahl-Inbusschrauben M4x16 mm Edelstahl-Unterlegscheiben Ø 4,3 mm Abdeckplatte Der Wandhalter ist für alle Q22M- und D22M- Modelle verwendbar Tiefe: 201 mm Breite: 216 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 49 Verwenden Sie das beigefügte Faltblatt am Ende des gedruckten Handbuchs. Falls Sie aus dem Handbuch-PDF drucken, stellen Sie sicher, dass die Bohrschablone beim Kopieren nicht skaliert wird (weder vergrößert noch verkleinert). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 50: Masthalter

    Bezeichnung Edelstahl-Masthalter 3 mm, weiß pulverbeschichtet Edelstahl-Inbusschrauben M8x30 mm Edelstahl-Unterlegscheiben Ø 9 mm Selbstsichernde Edelstahl-Muttern M8 Edelstahl-Mastschellen Der Masthalter ist für alle Q22M- und D22M- Modelle verwendbar Breite: 201 mm Tiefe: 55 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 51 Q22M Kamerahandbuch Teil 1 /112 Notizen: © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 52: Montage Der Kamera Ohne Zusätzliche Montageoptionen

    Schrauben an der vorge- Max. Drehmoment für sehenen Position fest. Achten Sie dabei auf alle Schrauben 1 bis die korrekte Ausrichtung der Kamera (Mar- 1,2 Nm kierung OBEN / TOP). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 53 Einstellungen , beschrieben. Stellen Sie sicher, dass Sie das Livebild der Kamera auf einem Computermonitor sehen können. Kon- trollieren Sie den Bildausschnitt auf dem Computermonitor. Fahren Sie fort mit Abschnitt 2.9, Abschließende Montagearbeiten . © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 54: Montage Mit Dem Aufputz-Set

    Schraubenlöcher an der Rückseite des Gehäuses mit Silikon abgedichtet werden. Hinweis Für die Wandmontage der MOBOTIX Q22M sollte der Wandhalter an Stelle des Aufputz-Set verwendet werden. 3) Silikon anbringen: Legen Sie vor der Montage auf der Rückseite des Aufputz-Gehäuses um Rückseite der Schrau-...
  • Seite 55 Öffnun- gen des Aufputzhalters. Achten Sie dabei auf die korrekte Ausrichtung der Kamera (Mar- kierung OBEN / TOP). Fahren Sie fort mit Abschnitt 2.9, Abschließende Montagearbeiten . © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 56: Deckenmontage Mit Dem Deckeneinbau-Set

    Rückseite der Kamera greifen exakt in die hierfür vorgesehenen Öffnungen des Deckeneinbau-Set. 6) Kabel anschließen: Verbinden Sie das zuge- führte Netzwerkkabel über einen Verbinder mit dem Netzwerkkabel der Kamera. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 57: Demontage

    2) Lösen Sie die Schrauben des Deckeneinbau- Deckeneinbau-Schlüssel Set; hierbei schwenken die Flügelnocken zurück in die Ausgangsposition. Das Decken- einbau-Set kann jetzt komplett mit der Kamera aus dem Einbauloch herausgenom- men werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 58: Montage Des Vandalismus-Set

    Uhrzeigersinn auf. Falls erforderlich, reini- gen Sie die Domkuppel vor der weiteren Montage sanft mit einem weichen Baum- wolltuch. Überprüfen Sie erneut die Bild- schärfe des Kamerabilds und korrigieren Sie diese gegebenenfalls. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 59 Edelstahl-Abdeckung wie gezeigt auf und ziehen Sie die Sicherheitsschrauben mit dem mitgelieferten Zweiloch-Antrieb fest. Max. Drehmoment für alle Schrauben 1 bis 1,2 Nm Sicherheitsschraube und Zweiloch-Antrieb Die Montage des Vandalismus-Set ist hiermit abgeschlossen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 60: Wandmontage Mit Dem Wandhalter

    Max. Drehmoment für 5) Wandhalter (ohne Kamera) befestigen: die Befestigungsschrau- Schrauben Sie den Wandhalter (ohne Kame- ben ist 4 Nm ra) mit den mitgelieferten Schrauben an der vorgesehenen Position fest. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 61 Öffnungen des Wandhalters. Achten Sie dabei auf die korrekte Ausrichtung der Kamera (Markierung OBEN / TOP). Fahren Sie fort mit Abschnitt 2.9, Abschließende Montagearbeiten . © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 62: Abschließende Montagearbeiten

    Inbusschrauben mitgelieferten Inbusschlüssel fest. 3) Objektivlinse reinigen: Reinigen Sie die Objektiv-Frontlinse (falls erforderlich) sanft mit einem weichen Baumwolltuch. Üben Sie dabei keinen starken Druck auf die Glasoberfläche aus. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 63: Einsatz Der Mobotix Q22M-Secure Mit Sd-Karte

    Schrauben auf der Rückseite der Kamera mit dem mitgelieferten 2 mm-Inbusschlüssel und nehmen Sie die Gehäuserückseite ab. Achten Sie darauf, dass dabei die Steckverbindung im Inneren der Kamera nicht überlastet wird. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 64: Einsetzen Einer Sd-Karte

    Inneren des Gehäuses ver- läuft. 3) Rückseite festschrauben: Setzen Sie die vier Inbusschrauben der Rückseite wieder ein und ziehen Sie diese mit dem mitgelieferten 2 mm-Inbusschlüssel fest. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 65 Wird eine neue SD-Karte verwendet, muss diese zuerst formatiert werden, wie dies in Abschnitt 3.5, SD-Karten-Speicherung , beschrieben ist. Mobile Q22M-Montage im Bus: Vollbildspeicherung (QXGA) auf SD-Karte mit 16 GB © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 66: Hinweise

    Beim Verlegen von Leitungen im Innen- und Außenbereich sind immer die aktuel- len Vorschriften für Leitungsverlegung, Blitz- und Brandschutz zu beachten. Generell sollten Sie die Installation von MOBOTIX-Kameras nur von geprüften Fach- betrieben durchführen lassen, die mit der Installation und dem sicheren Betrieb von Netzwerkgeräten und den zugrundeliegenden Vorschriften für...

  • Seite 67: Überspannungsschutz

    Netzwerk-Infrastruktur durch Überspannung zu vermeiden, sind geeignete Gegenmaßnahmen zu treffen (z. B. Überspannungsschutzplatinen für 19"-Racks, Stromversorgung der MOBOTIX-Kamera über eine unterbre- chungsfreie Stromversorgung (USV), Einbau geeigneter Überspannungsab- leiter vor Routern, Switches, Servern, usw.). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 68: Kamera-Zubehör

    • Wartungsfrei und langlebig durch Verzicht auf Lüfter. • Höhere Zuverlässigkeit des Gesamtsystems, da Standard-Router ohne PoE verwendet werden können (geringere Anfälligkeit). • Sauberer Einbau durch Hutschienen-Montage ( MX-NPR-4 ) bzw. 19"-Montage ( MX-NPR-8/20 ). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 69: Aufputz-Set (Mx-D22-Opt-Ap)

    Edelstahl-Abdeckung Vandalismus-Set (IP65) und einer Domkuppel aus Polycarbonat. Dies ermög- licht den Einsatz unter besonders rauhen Bedingungen (z. B. Montage in Justizvoll- zugsanstalten, an sozialen Brennpunkten, Bahnhöfen, u. a.). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 70 Durchmesser von 60 bis 180 mm. Masthalter aus 3 mm Edelstahl Der Masthalter ist aus 3 mm Edelstahl gefertigt, weiß pulverbeschichtet und ebenso robust und pfle- geleicht wie der Outdoor-Wandhalter. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 71 Q22M Kamerahandbuch Teil 1 /112 Notizen: © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 72: Inbetriebnahme Der Kamera

    Netzwerk-Power-Box oder PoE-Komponenten nach IEEE 802.3af (Abschnitt 3.2.5 und Abschnitt 3.2.6). Eignung: Auch für den Anschluss vieler MOBOTIX-Kameras gleichzeitig. MOBOTIX PoE-Produkte benötigen keine Lüfter und sind deshalb war- tungsfrei und langlebig! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 73: Einstellen Der Netzwerkdaten Der Kamera, Das Erste Bild

    MxEasy (siehe Abschnitt 3.3.3 bzw. Abschnitt 3.3.4 ). Mit beiden Programmen ist es auch möglich, die Netzwerkdaten der MOBOTIX-Kameras automatisch zu konfigurieren, die sich nicht im selben IP- Adressbereich wie der Computer befinden. Vorteile • Die Kamera kann direkt an das Zielnetzwerk angeschlossen werden.
  • Seite 74 • Es ist kein Zugriff auf die Kamera-Software erforderlich. Nachteile • Die Kamera muss physisch erreichbar sein (zum Starten mit DHCP muss ein Kamera-Taster gedrückt werden). • Im Netzwerk muss ein funktionsfähiger DHCP-Server verfügbar sein. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 75: Konfigurieren Der Mobotix Q22M

    Durch das 180°-Objektiv mit 360°-Rundumsicht und die integrierte virtuelle PTZ- Funktion (vPTZ) kann das Livebild der MOBOTIX Q22M mit dem Mausrad oder einem Joystick stufenlos vergrößert und verkleinert werden, und es kann jeder be- liebige Bildausschnitt im Livebild angefahren werden.

  • Seite 76: Anschließen Der Kamera An Das Netzwerk, Stromversorgung

    Geräte ohne Lüfter verwendet werden. Angesichts der geringen bietet MOBOTIX Netz- Stromaufnahme der MOBOTIX-Kameras erhöht dies sowohl die Zuverlässig- werk-Power-Racks an keit des gesamten Systems als auch die Lebenserwartung dieser Kompo- (MX-NPR-8/20) nenten. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 77: Startvorgang Der Kamera

    Beim Startvorgang der Kamera leuchten die LEDs immer, auch wenn sie in Admin Menu > Konfiguration der LEDs deaktiviert wurden. Taster "L" Taster "R" LEDs (1 x grün, 1 x rot) © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 78: Stromversorgung (Mxpoe) Mit Switch

    Ethernet-Anschluss des Computers. (3) Stecken Sie den RJ45-Stecker des Netzteils in die Buchse LAN/Power des Netzwerk-Power-Adapters. Bei einer Direktverbin- dung zum Computer er- setzt der Netzwerk-Po- wer-Adapter das Cross- over-Kabel © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 79: Stromversorgung (Mxpoe) Mit Netzwerk-Power-Rack Oder Netzwerk-Power-Box

    IEEE 802.3af erforder- Verbinden Sie das werkseitig installierte Kabel der Kamera mit einem Ethernet- lich Anschluss des PoE-Switch/Router. Der Switch/Router muss den PoE-Standard IEEE 802.3af unterstützen. PoE IEEE 802.3af! © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 80: Das Erste Bild Der Kamera Und Die Wichtigsten Einstellungen

    Q22M Kamerahandbuch Teil 1 /112 3.3 Das erste Bild der Kamera und die wichtigsten Einstellungen Nach dem Anschließen an das Netzwerk muss die MOBOTIX-Kamera in das Netz- werk integriert werden. Hierzu sind die Netzwerkparameter der Kamera einzustel- len bzw. zu prüfen.
  • Seite 81 Der Computer verfügt jetzt über die zusätzliche IP-Adresse 10.1.0.11 und kann die Kamera mit der Werks-IP-Adresse im 10er-Netz (im Beispiel die 10.1.0.99) erreichen. 3) Stellen Sie die zukünftigen Netzwerkdaten der MOBOTIX-Kamera ein: Die Einstellung der Netzwerkdaten der MOBOTIX-Kamera sollte bei einer Erstinbetriebnahme vorzugsweise über die Schnellinstallation erfolgen: (1) Öffnen Sie einen Webbrowser auf dem Computer.

  • Seite 82: Das Erste Bild Und Die Wichtigsten Einstellungen Im Browser

    Kamera ersetzen! Online-Hilfe und den Kamerastatus sowie Hinweise zum Betriebszustand der Kamera im oberen und unteren Bereich des Livebildes. Hinweis Standard-Zugangsdaten für den Administrationsbereich Benutzername: admin Kennwort: meinsm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 83 PTZ-Funktion (vPTZ) sind zur Konfiguration der MOBOTIX Q22M wichtige Grundeinstellungen vorzunehmen: a) Montageart auswählen: Q22M-Modelle können sowohl an die Decke als auch an die Wand montiert werden (Quick-Control Installation, Option Wand bzw. Decke ). Abhängig hiervon stehen andere Funktionen zur Verfügung.
  • Seite 84 überwachten Bildausschnitts ereignet hat. e) Weitere PTZ-Einstellungen und Aktionen 1) Anzeige-Modus auswählen: Q22M-Modelle arbeiten werkseitig im virtu- ellen PTZ-Modus (Normal 640x480 Pixel, max. D1-PAL 768x576 Pixel). Hierbei ist das Bild vollständig entzerrt und jede Position im Bild kann mit...
  • Seite 85 Die Ansichten der Kamera im Browser , im Softwarehanbuch sowie in der Online- Hilfe der Kamera-Benutzeroberfläche im Browser. Klicken Sie im Livebild rechts oben auf das gelbe Symbol , um die entsprechende Hilfeseite zu öffnen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 86: Das Erste Bild In Mxcontrolcenter

    Sie diese in Ihr CD-Laufwerk ein. Alternativ oder auch zur Installation von aktuelleren Versionen können Sie sich die neueste Version als MSI-Datei (Windows-Installer) oder als ZIP-Datei MxControlCenter zum von der MOBOTIX-Webseite herunterladen. Die aktuellen Versionen finden Sie unter kostenlosen Download unter www.mobotix.com www.mobotix.com >...
  • Seite 87 Betriebszustand der Kameras und zeigt ihn entsprechend der Legende an. Als nächstes markiert MxControlCenter automatisch alle gefundenen Kameras: Klicken Sie auf OK, um die markierten Kameras in das Dialogfeld Videoquellen öffnen zu übernehmen. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 88 Sie die Suche im Dialogfeld Videoquellen öffnen jederzeit über den Button erneut anstoßen. Sind die gewünschten MOBOTIX-Kameras in der Videoquellen-Liste jetzt schon als OK markiert (Status OK), können Sie mit dem Abschnitt Auswählen von Video- quellen weiter unten fortfahren.
  • Seite 89 Dialogfenster eintragen. Der Dialog kann über das Kon- text-Menü Kennwort eingeben geöffnet werden. Definieren von zusätzlichen Videoquellen Neben den automatisch gefundenen MOBOTIX-Kameras haben Sie auch die Mög- lichkeit, andere Videoquellen manuell zur Liste der Videoquellen für MxControl- Center hinzuzufügen.
  • Seite 90 MxControlCenter nicht von Bedeutung sind. Haben Sie die Konfiguration der Kameras abgebrochen (Abschnitt Konfigurieren von MOBOTIX-Kameras im "falschen" Netzwerkbereich ), oder benötigen Sie dafür ein anderes als das von der Kamera werkseitig vergebene Kennwort, so können Sie die Konfiguration über das Kontextmenü auch jederzeit später durchführen und den zu verwendenden Benutzernamen und das Kennwort für die Umkonfiguration eingeben.

  • Seite 91: Das Erste Bild In Mxeasy

    Subnetz. Konfigurieren von MOBOTIX-Kameras im "falschen" Netzwerkbereich Neben den Kameras im gleichen Netzwerkbereich Ihres Computers findet MxEasy über den Bonjour-Service auch MOBOTIX-Kameras, die sich in einem anderen Netzwerkbereich befinden (Status Anderes Subnetz ). In diesem Fall kann - ohne auf die spezifischen Details von TCP/IP-Netzwerkkonfigurationen einzugehen ©...
  • Seite 92 Kameras automatisch umkonfiguriert. Anschließend befin- den sich die Kameras dann im sel- ben Subnetz wie der Computer und werden in der Kameraliste mit dem Status OK angezeigt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 93 Bildfenster rechts lässt das Livebild der betreffenden Kamera im großen Bildfenster erscheinen. Durch Klick auf Kameras hinzu- fügen können jederzeit weitere verfügbare MOBOTIX-Kameras zu MxEasy hinzugefügt werden (maximal 16 Kameras). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 94: Starten Der Kamera Mit Automatischer Ip-Adresse (Dhcp)

    Q22M Kamerahandbuch Teil 1 /112 3.3.5 Starten der Kamera mit automatischer IP-Adresse (DHCP) Wenn ein DHCP-Server im Netzwerk aktiv ist, können Sie die MOBOTIX-Kamera mit DHCP-Unterstützung starten. Der DHCP-Server weist der Kamera dann automa- tisch eine IP-Adresse zu. Sobald der Startvorgang beendet ist, sagt die Kamera automatisch die IP-Adresse, die Netzmaske und die MAC-Adresse an.

  • Seite 95: Starten Der Kamera Mit Werkseitiger Ip-Adresse

    Zurücksetzen der Konfiguration auf werkseitige Voreinstellungen werden nicht zurückge- werden die in der Kamera definierten Benutzer und Kennwörter setzt! beim Starten der Kamera mit werkseitiger IP-Adresse nicht zurückgesetzt. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 96: Konfigurieren Der Kamera Im Browser

    Im Folgenden finden Sie eine Übersicht über die ersten Konfigurationsschritte der MOBOTIX-Kamera sowie Informationen zu weiteren Konfigurationsmöglichkeiten. Q22M-spezifische Konfigurationsschritte finden Sie in Abschnitt 3.1.3, Konfigurieren Software-Handbuch der MOBOTIX Q22M . Ausführliche Beschreibungen der Software-Funktionen finden Teil 2: Sie im Softwarehandbuch Teil 2 . www.mobotix.com 3.4.2 Erste Konfigurationsschritte...
  • Seite 97 => • Ereignissteuerung und Aufzeichnung aktivieren: Die Ereignissteuerung der MOBOTIX-Kamera ist werkseitig deaktiviert. Aktivieren Sie sie durch Klick auf den Button Arm & Record. Hierdurch wird sowohl die Bewegungserkennung als auch die Aufzeichnung aktiviert. Bei einer Kamera mit integriertem Flash- Speicher (MOBOTIX R-Modelle bzw.

  • Seite 98: Weitere Konfigurationsmöglichkeiten

    Fall rechts unten auf der Seite der Button Mehr, der zusätzli- Weniger: Erweiterte che Optionen einblendet. Sind alle Optionen eingeblendet, können sie über Funktionen ausblenden den Button Weniger wieder ausgeblendet werden. © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 99 Q22M Kamerahandbuch Teil 1 /112 Notizen: © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 100: Sd-Karten-Speicherung

    Stromausfall keine Daten und werden immer preiswerter. Sie eignen sich daher ideal auch für den Einsatz mit MOBOTIX-Kameras. Maximale Datenübertragungsrate Bei qualitativ hochwertigem CF-Speicher wie in den MOBOTIX R-Modellen ist es ohne Probleme möglich, die Videosequenzen einer MOBOTIX-Kamera auch mit höchster Bildrate zu speichern (z. B. Daueraufzeichnung inklusive Audio). Beim Ein- satz von SD-Karten ist es jedoch unbedingt erforderlich, eine qualitativ hochwertige Karte mit einer möglichst hohen maximalen Datenrate (Schreibgeschwindigkeit) zu...
  • Seite 101 SD-Karte gegen eine fabrikneue Karte nach einem Betriebsjahr. Für die Speicherung auf SD-Karten sollte für die Ereignisaufzeich- nung nur die minimal benötigte Bildrate statt des Standardwerts Maximal B/s verwendet werden (Setup Menu > Aufzeichnung). © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 102 MOBOTIX R-Modelle versus Speicherung auf SD-Karten Der in den MOBOTIX R-Modellen verwendete Flash-Speicher (CF-Karte) wird von MOBOTIX sorgfältig ausgewählt und bei jeder Kamera geprüft. Hierdurch ist sicher- gestellt, dass die Anforderungen zur schnellen Speicherung von Video- und Bildse- quenzen in jedem Fall erfüllt bzw. sogar weit übertroffen werden. So liegt z. B. die maximale Datenrate (Schreibgeschwindigkeit) des von MOBOTIX für die R-Modelle...

  • Seite 103: Formatieren Einer Sd-Karte Mit Dem Mxffs-Format

    Folgende Schritte sind zur Formatierung erforderlich (Admin Menu > Speicherung Flash-Medium auf externem Dateiserver / Flash-Medium): 1) Stellen Sie sicher, dass sich eine SD-Karte im Kartenschacht der MOBOTIX- Kamera befindet (siehe Abschnitt 2.10.2, Einsetzen einer SD-Karte ). 2) Klicken Sie auf den Button Optionen in der Zeile SD-Flash-Karte.

  • Seite 104: Aktivieren Der Speicherung Auf Einer Sd-Karte

    Schritte erforderlich (Admin Menu > Speicherung auf externem Dateiserver / Flash-Medium): 1) Stellen Sie sicher, dass sich eine SD-Karte im Kartenschacht der MOBOTIX- Kamera befindet (siehe Abschnitt 2.10.2, Einsetzen einer SD-Karte ). 2) Stellen Sie sicher, dass die SD-Karte im MxFFS-Fomat formatiert ist (siehe Abschnitt 3.5.2, Formatieren einer SD-Karte mit dem MxFFS-Format) .

  • Seite 105: Verwenden Einer Sd-Karte In Einer Anderen Mobotix-Kamera

    Sie vorzugsweise die automatische Synchronisation über einen Zeitserver. 3.5.5 Verwenden einer SD-Karte in einer anderen MOBOTIX-Kamera Eine SD-Karte, die Daten einer MOBOTIX-Kamera enthält, kann in jede andere SD- kartenfähige MOBOTIX-Kamera eingesetzt werden. Bei aktivierter SD-Kartenspei- cherung (Neustart erforderlich) synchronisiert sich die "neue" MOBOTIX-Kamera automatisch und setzt die Speicherung korrekt fort.

  • Seite 106: Deaktivieren Der Sd-Karten-Speicherung Und Entfernen Der Karte

    1) Aktivieren Sie die Option Keine. 2) Klicken Sie unten im Dialogfenster auf den Button Setzen, dann Schließen. 3) Starten Sie die MOBOTIX-Kamera neu (Admin Menu > Neu starten). 4) Stellen Sie nach dem Neustart sicher, das das Symbol im Livebild der Kamera rechts unten nicht mehr sichtbar ist.

  • Seite 107: Probleme Beim Zugriff Auf Die Sd-Karte

    PoE-Switch). Die SD-Karte ist danach wieder normal ver- wendbar. Falls dieses Verhalten beobachtet wird, sollte auch der automati- sche nächtliche Neustart der Kamera deaktiviert werden ( Admin Menu > Zeitsteuerung ). Notizen: © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 108: Wichtige Hinweise

    (absolut staubdicht und strahlwassergeschützt) und kann in Verbindung mit dem Wandhalter auch im Außenbereich montiert werden. Die Basic-Version der MOBOTIX Q22M erreicht Schutzklasse IP54. 3.6.2 Kennwort für den Administrationsbereich Der Zugang zum Administrationsbereich der Kamera (Softbutton Admin Menu) ist erst nach Eingabe eines Benutzernamens und eines Kennworts möglich.

  • Seite 109: Starten Der Kamera Mit Werkseitiger Ip-Adresse

    3.6.7 Deaktivieren der Text- und Logoeinblendungen Durch die deaktivierte Scharfschaltung im Auslieferungszustand (siehe vorherge- Text- und Logoeinblen- hender Abschnitt) zeigt die MOBOTIX-Kamera am oberen Rand des Livebildes nur dungen können auch deak- den Text WWW.MOBOTIX.COM, den Zeitstempel sowie das MOBOTIX-Logo rechts tiviert bzw.

  • Seite 110: Deaktivieren Des Täglichen Automatischen Neustarts Der Kamera

    MOBOTIX Q22M-, M22M- und D22M-Modelle haben keine ISDN-Funktionaliltät. Die M12-, D12- und V12-Modelle sind Euro-ISDN-tauglich nach Standard TBR3/TBR3 A1. Für den japanischen Markt bietet MOBOTIX spezielle Kameramodelle an, die den japanischen ISDN-Standard unterstützen. Weitere Informationen hierzu finden Sie auf www.mobotix.com im japanischen Bereich.

  • Seite 111: Weitere Informationen

    Weiterführende Informationen zu allen Dialogen und Parametern der MOBOTIX- Kamera finden Sie auch im Referenzhandbuch (PDF), bestehend aus dem Inhalt der Online-Hilfe der MOBOTIX-Kamera. Das PDF zum Download finden Sie auf der MOBOTIX Website (Support > Betriebsanleitungen). In diesem Bereich finden Sie auch die jeweils aktuelle Version des Softwarehandbuch Teil 2 .

  • Seite 112: Konformitätserklärung

    Q22M Kamerahandbuch Teil 1 /112 Konformitätserklärung © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 113 Q22M Kamerahandbuch Teil 1 /112 Notizen: © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 114 Q22M Kamerahandbuch Teil 1 /112 Notizen: © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 115 Q22M: Bohrschablone Maßstab 1:1 1 00 mm ø5,5 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 116: Q22M Aufputz-Set: Bohrschablone

    Q22M Aufputz-Set: Bohrschablone Maßstab 1:1 60 mm ø5,8 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 117: Q22M Deckeneinbau-Set: Ausschnittschablone

    Q22M Deckeneinbau-Set: Ausschnittschablone Maßstab 1:1 © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...
  • Seite 118 71 ,5 mm Q22M Outdoor-Wandhalter: Bohrschablone Maßstab 1:1 50 mm 86 mm ø7,5 mm © MOBOTIX AG • Security-Vision-Systems • Made in Germany www.mobotix.com • info@mobotix.com...

  • Seite 119: Hersteller

    Q22M Kamerahandbuch Teil 1 MOBOTIX ... the new face of IP video Wir stehen zur Bildqualität der MOBOTIX-Kamera, deshalb sind alle Bilder in diesem Handbuch Originalbilder! Hersteller: Vorstand: MOBOTIX AG Dr. Ralf Hinkel Luxemburger Str. 6 67657 Kaiserslautern Registergericht: Amtsgericht Kaiserslautern...
  • Seite 120 Winter Innovationsschmiede - Made in Germany Robust keine bewegten Teile Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk- schlagfester Kunstst. Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden. MxCC MOBOTIX AG •...

Inhaltsverzeichnis
