S16 Kamerahandbuch: Produktübersicht
Die Sensorkabel dürfen kei-
nesfalls geknickt werden!
Für die S16 können
kameraseitig nur Kabel
mit geraden Steckern
verwendet werden!
36

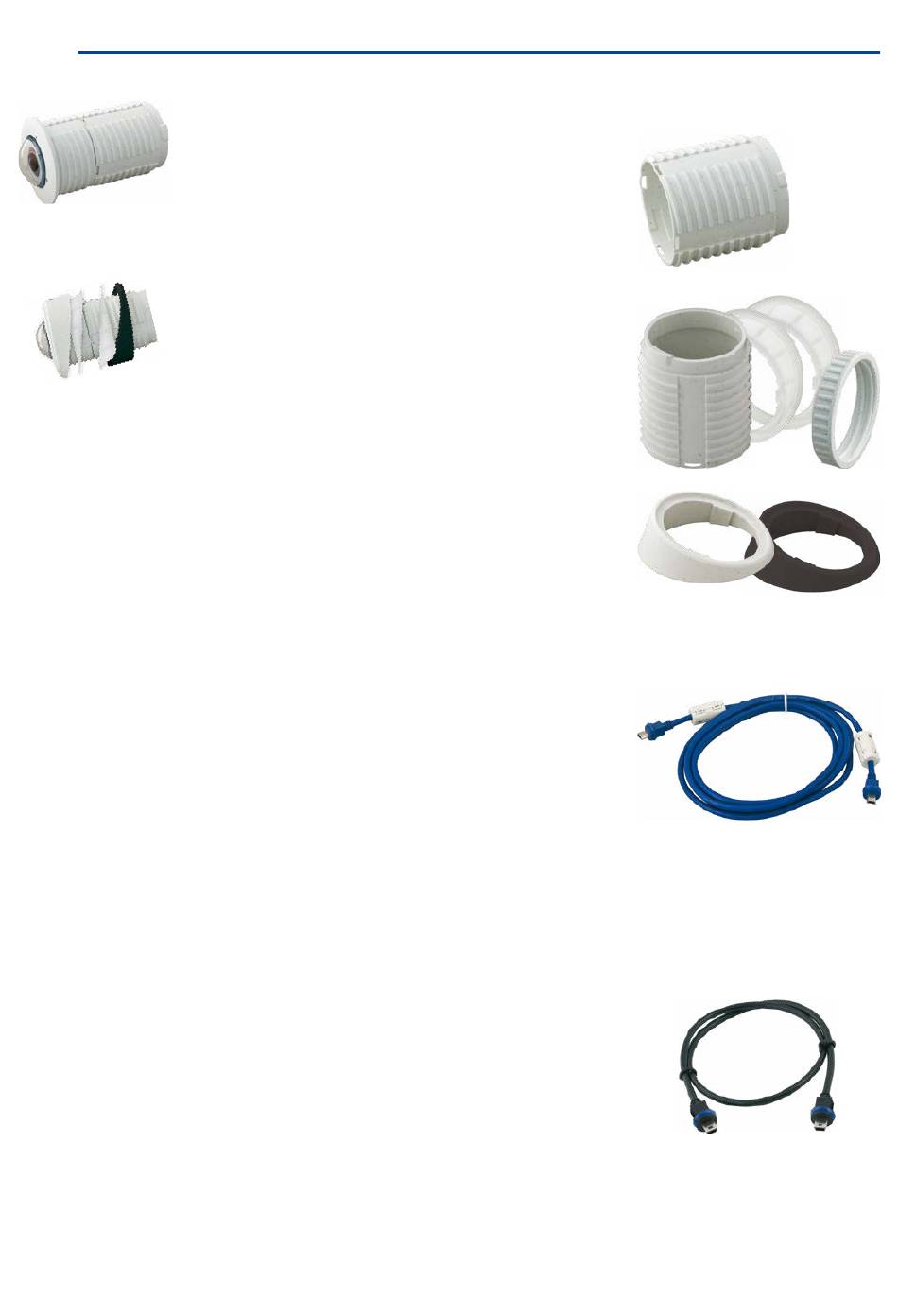

1.5.7 Verlängerung für Sensormodul
Best-Nr.: MX-S15-OPT-MK-EX
Jede dieser Verlängerungen vergrößert die Einbautiefe um
40 mm; sie können direkt auf die Sensormodule selbst oder
auf bereits montierte Verlängerungen aufgesteckt werden.
1.5.8 Einbaukit Decke/Wand
Best-Nr.: MX-S15-OPT-MK-CW
Dieses Set enthält alles, was zum Anbringen eines
Sensormoduls mit 15°-Keilen in einer Decke oder einer
Wand benötigt wird: 1 x Verlängerung (MX-S15-OPT-MK-EX),
2 x 15°-Keil (jeweils in Weiß und Schwarz), zwei Keil-
Dichtringe sowie eine zusätzliche Mutter.
Von den farbigen Keilen wird der gewünschte im
Sichtbereich verwendet und der andere von hinten auf-
gesteckt.
1.5.9 Verbindungskabel für Sensormodul
Best-Nr.: MX-FLEX-OPT-CBL-05/1/2/3
Dieses Kabel mit bis zu 3 m Länge (3 m nur für 6MP- und
Thermalbild-Sensoren freigegeben) verbindet jeweils ein
Sensormodul mit der S15D. Die in das Kabel integrierten
Abdichtungen sorgen mit dem Bajonettverschluss der
Sensormodule und dem Verschluss an der S15D selbst
für den optimalen Wetterschutz nach IP66. Zusätzlich sind
zwei Klappferrite enthalten, die nach erfolgter Montage
mit jeweils max. 10 cm Abstand zum Basismodul und zum
Sensormodul anzubringen sind.
1.5.10 MiniUSB-Kabel auf MiniUSB (gerade/gerade oder gerade/gewinkelt)
Best-Nr.: MX-CBL-MU-STR-05/2/5 (gerade/gerade)
Best-Nr.: MX-CBL-MU-EN-STR-05/2/5 (gerade/gewinkelt)
Mithilfe dieses bis zu 5 m langen Kabels können
MOBOTIX-Erweiterungsmodule (MX-232-IO-Box, ExtIO,
CamIO) direkt an die S16 angeschlossen werden.
