S16 Kamerahandbuch: Montage
IP-Adressen in den
Abbildungen nur
beispielhaft
Bei Direktverbindung zum
PC ersetzt der PoE-Adapter
das Crossover-Kabel
Verwenden Sie für die S16
das blaue MX-NPA-PoE-
Set oder die MX-NPA-Box
– das frühere MOBOTIX
Netzwerk-Power-Zubehör
NPA-Set, Power-Box und
Power-Rack (MX-NPA-Set,
MX-NPR-4 und MX-NPR8/20)
ist für den Einsatz der
S16 nicht geeignet!
IP-Adressen in den
Abbildungen nur
beispielhaft
74

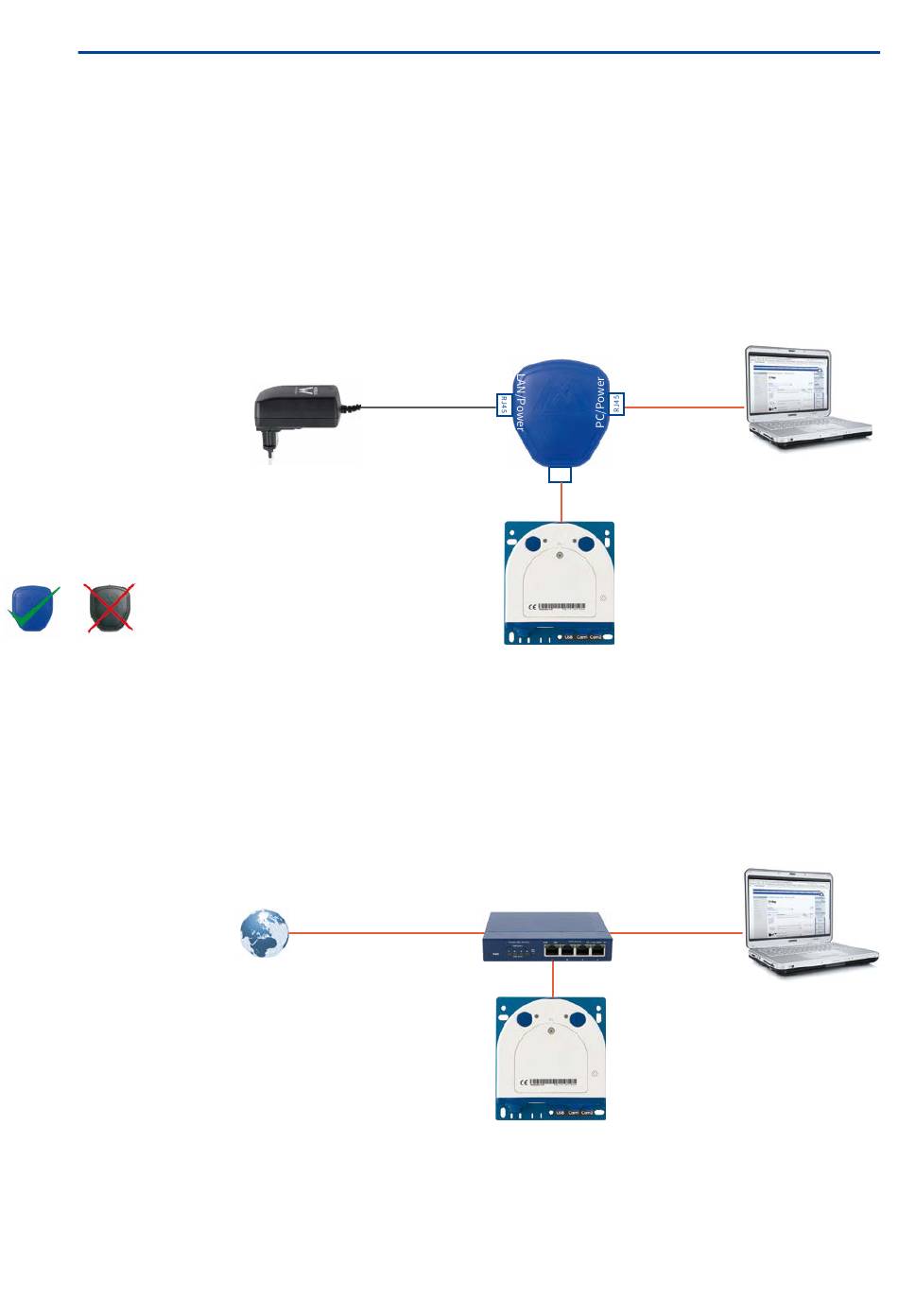

2.4.5 Stromversorgung mit Direktverbindung zum Computer
1. Verbinden Sie das werkseitig installierte Kabel der Kamera mit der Buchse Camera
des PoE-Adapters.
2. Verbinden Sie die Buchse PC/Power des PoE-Adapters mit dem Ethernet-Anschluss
des Computers.
3. Stecken Sie den RJ45-Stecker des Netzteils in die Buchse LAN/Power des PoE-Adapters.
Netzteil
2.4.6 Stromversorgung mit Power-over-Ethernet-Produkten
Verbinden Sie das werkseitig installierte Kabel der Kamera mit einem Ethernet-Anschluss
des PoE-Switch/Router. Der Switch/Router muss den PoE-Standard IEEE 802.3af oder IEEE
802.3at unterstützen.
LAN/www
PoE-Adapter
(MX-NPA-PoE)
Camera
RJ45
Kamera
(10.8.0.99)
PoE/PoE+
Switch/Router
Kamera
(10.8.0.99)
PC
(10.8.0.11/255.0.0.0)
PC
(10.8.0.11/255.0.0.0)
