S16 Kamerahandbuch: Montage
Für den Anschluss der
Sensormodule dürfen
nur MOBOTIX-Kabel
verwendet werden
(siehe Abschnitt 1.5.9,
«Verbindungskabel
für Sensormodul»)
Die Sensorkabel dürfen kei-
nesfalls geknickt werden!
66

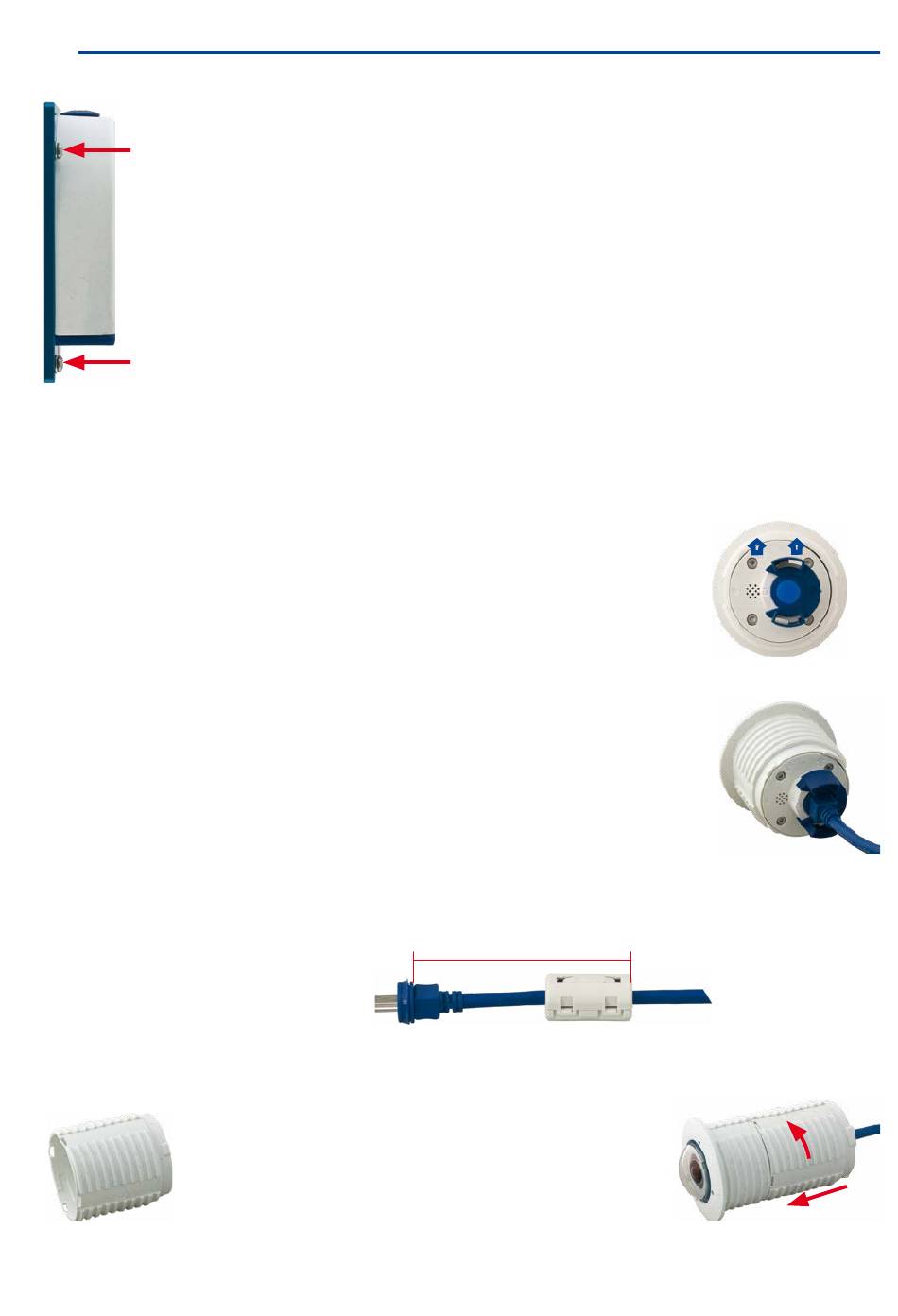

2. Falls noch nicht geschehen, führen Sie die für Zugentlastung der Anschlusskabel benö-
tigten Kabelbinder in die dafür vorgesehenen Schlitze unten in der Grundplatte ein,
ohne sie zu schließen.
3. Schrauben Sie die S16 mit den ebenfalls im Lieferumfang enthaltenen Schrauben
4x40 mm (oder anderen geeigneten Schrauben) und Unterlegscheiben Ø 4,3 mm an.
2.3.2 Sensormodule der S15D befestigen und anschließen
Stellen Sie vor dem Einbau der Sensormodule sicher, dass die Sensorkabel bis an die vor-
gesehene Montageposition der Sensormodule reichen, ohne dass die Kabel unter Zug stehen.
Weitere Informationen zu den einzelnen Anschlüssen der Kamera finden Sie in Abschnitt 2.2.1,
«Übersicht der Kabelanschlüsse»).
1. Bohren Sie das Loch für das Sensormodul an der vorgesehe-
nen Montageposition (Pfeile hinten auf dem Sensormodul
zeigen „Oben" an).
2. Schließen Sie das Sensorkabel an das Sensormodul
an (blauen Bajonettverschluss nach links drehen und
abnehmen, Stopfen entfernen, Sensorkabel einstecken,
Bajonettverschluss wieder aufsetzen und nach rechts dre-
hen). Stellen Sie sicher, dass die Sensorkabel im gesamten
Verlauf nicht geknickt werden!
3. Bringen Sie jeweils einen Klappferrit an jedem Ende des Sensorkabels an (max. Abstand
zum Stecker 10 cm, wie in der Abbildung gezeigt).
4. Werden Verlängerungen benötigt (bei Sensormodul B016
und 15°-Keil mindestens eine), sollten diese jetzt über das
Sensorkabel geschoben und per Bajonettverschluss mit
dem Sensormodul oder bereits montierten Verlängerungen
Max. 10 cm!
