S16 Kamerahandbuch: Montage

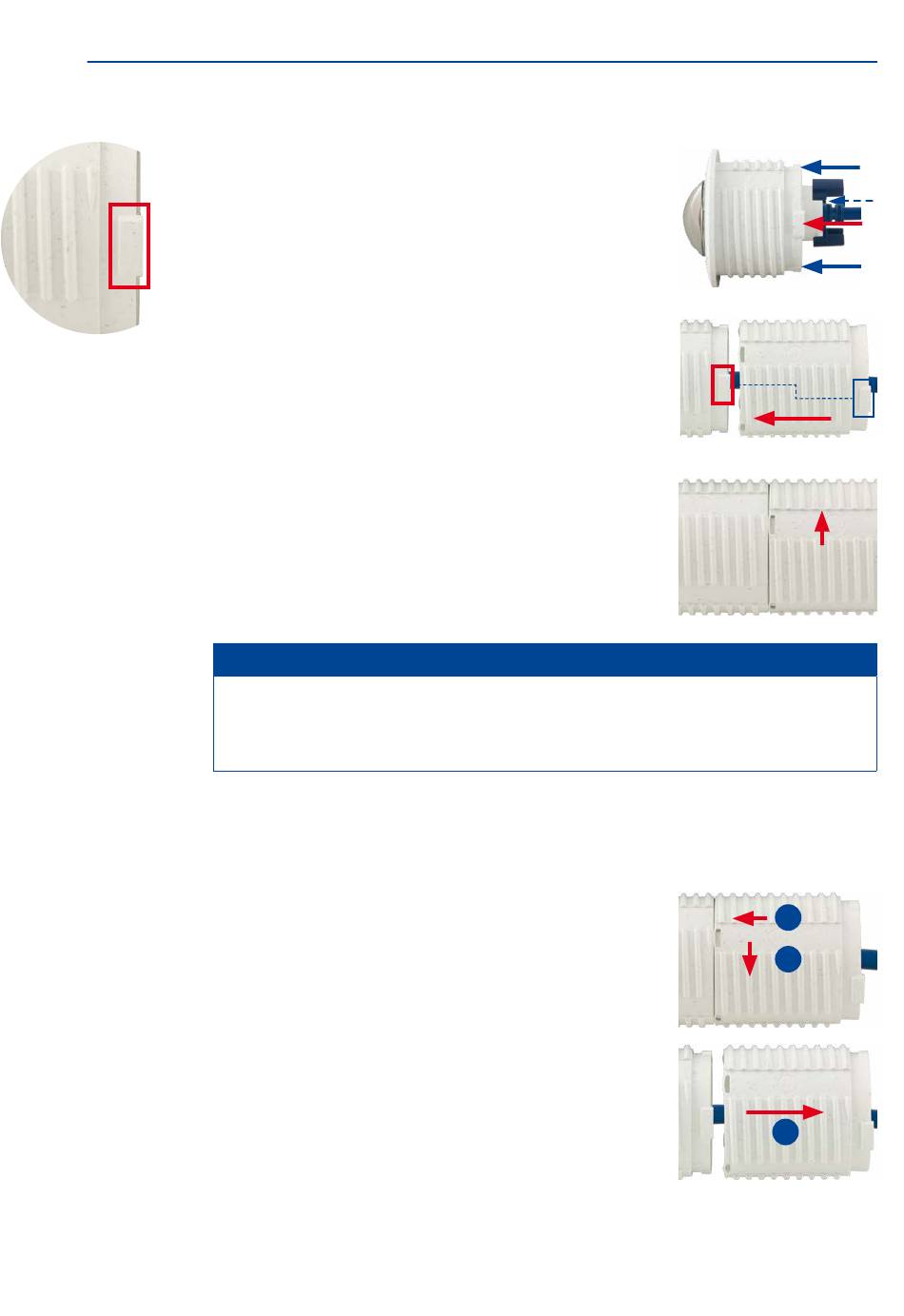

Verlängerungen anstecken
1. Drehen Sie das Sensormodul so, dass der größere Nocken
(roter Pfeil in der Abbildung) nach vorn steht. Die anderen
drei Nocken sind kleiner und stehen nicht über (blaue
Pfeile).
2. Drehen Sie die Verlängerung so, dass der größere Nocken
der Verlängerung leicht versetzt zum größeren Nocken
des Sensormoduls steht (siehe blaue Kästchen in der
Abbildung rechts). Schieben Sie die Verlängerung mit
den Aussparungen auf das Sensormodul.
3. Drehen Sie die Verlängerung bis zum Einrasten im
Uhrzeigersinn (von rechts gesehen). Die Verlängerung
verriegelt sich selbsttätig und dreht sich auch beim Lösen
der Muttern nicht mehr auf.
Achten Sie darauf, dass die Verlängerungen immer wie in Schritt 2 beschrieben ange-
steckt werden. Falsches Anbringen der Verlängerungen führt zu Beschädigungen am
Bajonettverschluss und ggf. dazu, dass sich die Muttern nicht korrekt anbringen lassen.
Verlängerungen abnehmen
Gehen Sie wie folgt vor, um die Verriegelung einer Verlängerung zu lösen und diese abzu-
nehmen:
1. Drücken Sie die Verlängerung in Richtung des
Sensormoduls, um sie zu entriegeln.
2. Drehen Sie die Verlängerung gegen den Uhrzeigersinn (von
hinten gesehen), um den Bajonettverschluss zu öffnen.
3. Nehmen Sie die Verlängerung ab.
68
Hinweis
1
2
3
