Vor der Montage
2.2
Vor der Montage
Dieser Abschnitt des Handbuchs bietet einen Überblick über die vielfältigen Anschluss-
möglichkeiten der S16, über die vorbereitenden Arbeiten sowie das zur Montage benötigte
Werkzeug.
2.2.1 Übersicht der Kabelanschlüsse
Bei der S16 können die folgenden Kabel verwendet werden (siehe auch Abschnitt 1.5,
«Verfügbares Zubehör»):
MOBOTIX-Patchkabel : Dieses mitgelieferte MOBOTIX-Kabel ist für den direkten
•
Anschluss an die MX-Patch-Box , die MX-NPA-Box oder eine Standard-Netzwerkdose
(nur im Innenbereich) vorgesehen.
Ethernet-Verlegekabel : Als Alternative zum MOBOTIX Patchkabel (s. o.) kann auch ein
•
Ethernet-Verlegekabel direkt auf die integrierte LSA-Schneidklemme aufgelegt werden.
MOBOTIX USB-Kabel mit MiniUSB-Stecker : Dieses MOBOTIX-Kabel sorgt auch
•
bei widrigen Wetterbedingungen für die nötige Dichtigkeit und damit für die
Korrosionsbeständigkeit der Anschlüsse z. B. an ein externes USB-Laufwerk.
Zusätzliches Kabel für MxBus-Anschlüsse, Mikrofon und Lautsprecher : Über die-
•
ses mehradrige Kabel werden zusätzliche MOBOTIX-Module angeschlossen. Je nach-
dem, welcher Anschluss für die Netzwerk v erkabelung verwendet wird (Patch- oder
Verlegekabel), wird die jeweils andere Öffnung der Kamera für dieses Kabel bzw. für
Einzeladern verwendet.

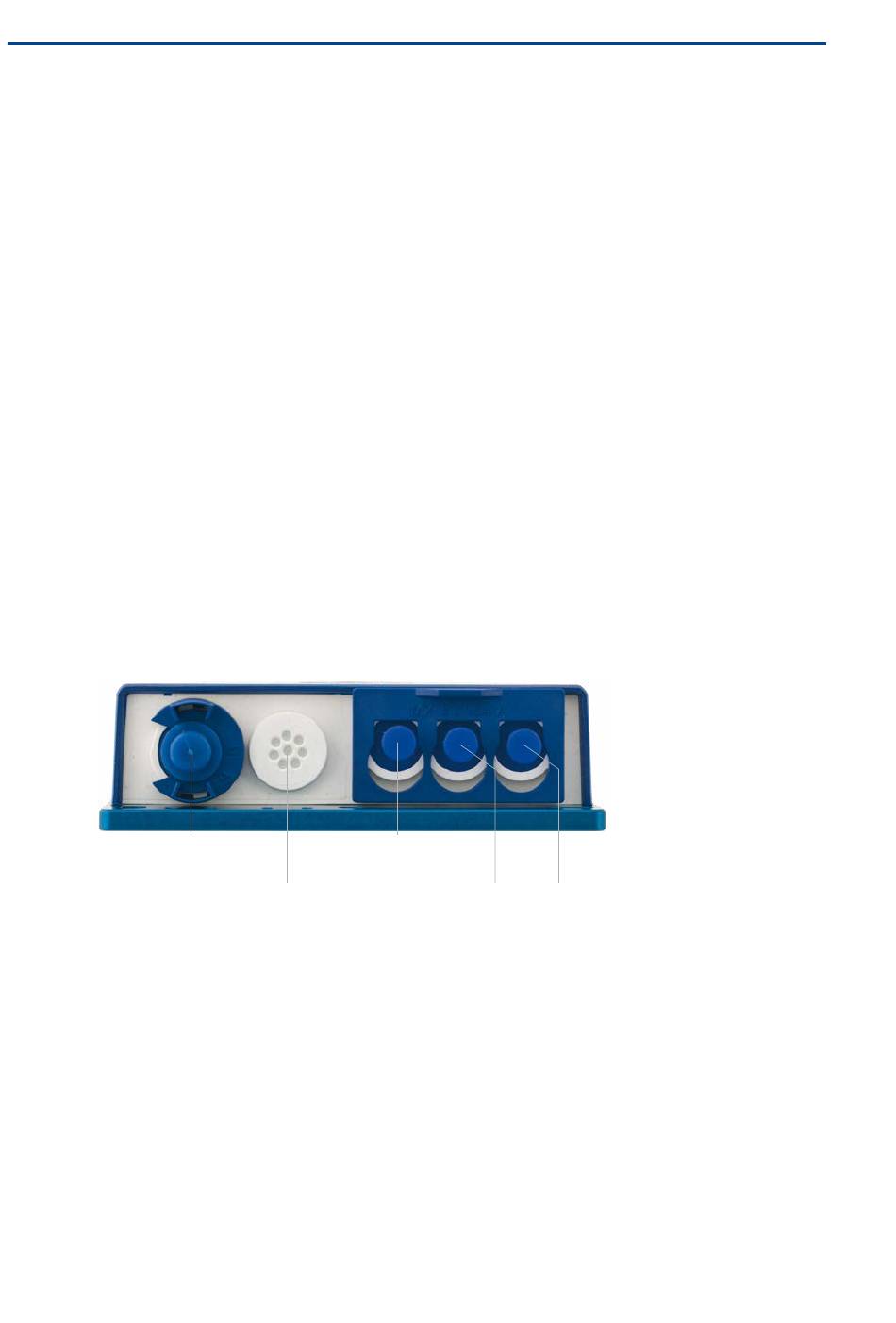

MOBOTIX-Patchkabel
oder zusätzliche Kabel
Zusätzliche Kabel oder Netzwerk-
MiniUSB
Verlegekabel
Cam1
Cam2
Sensormodul-Kabel
57
