S16 Kamerahandbuch: Montage
Weitere Informationen,
Schnellanleitung:
www.mobotix.com >
Produkte > Kameras >
S16 DualFlex
56

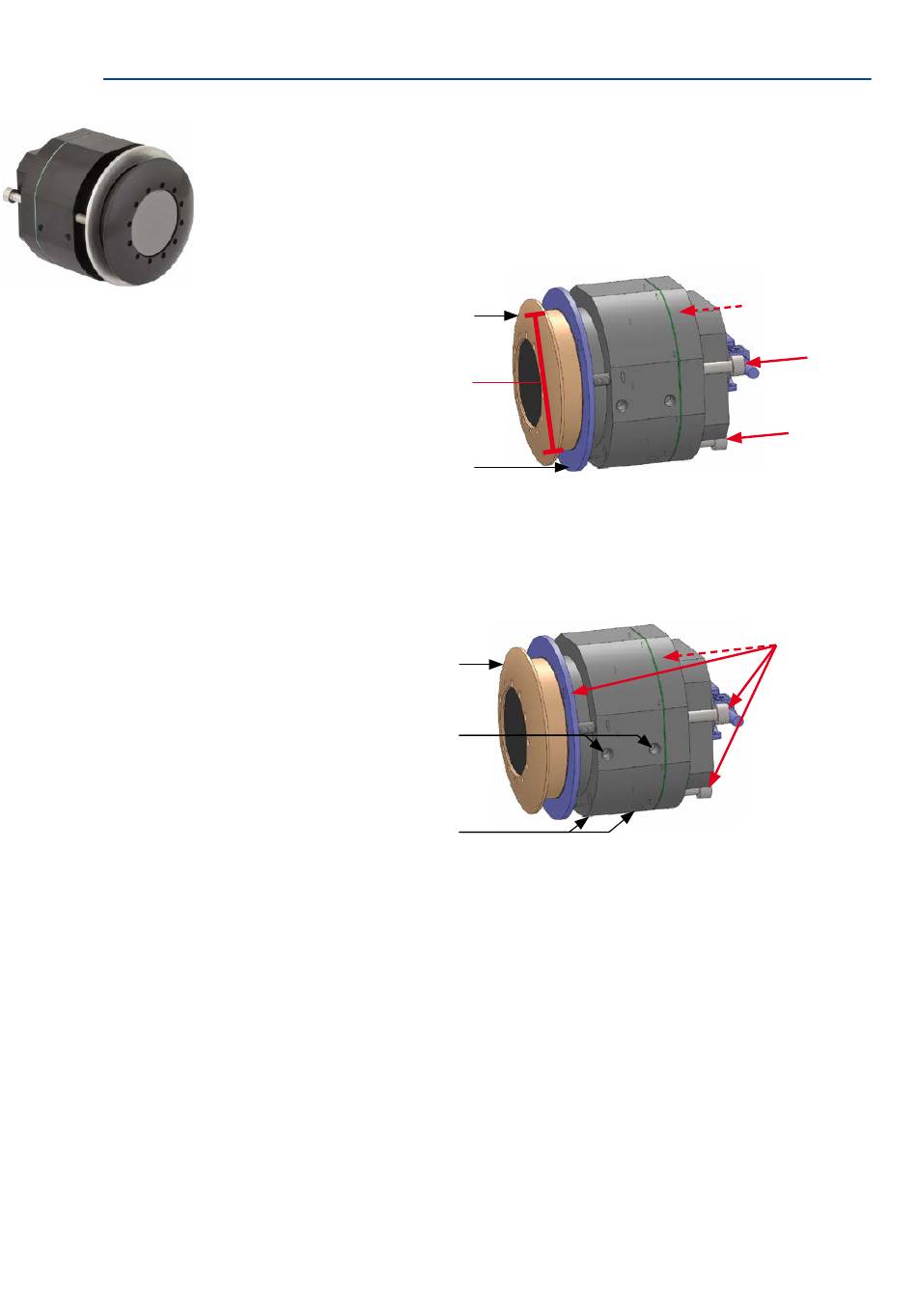

Montage der Thermal-Sensormodule
Frontplattenmontage
Durch Eindrehen der Zylinderkopfschrauben (rote Pfeile) wird die Druckplatte von hinten
gegen die Wand/Blende gedrückt. Lochdurchmesser Ø 48 mm, mögliche Stärke der Wand/
Blende: 0 – 14 mm.
Lochdurchmesser Ø 48 mm
Druckplatte
Gewindeschraubenmontage
Das Gehäuse kann durch Anbringen von geeigneten Gewindeschrauben M4 (Gewindetiefe
4 mm) an mindestens zwei der sechs Schraubgewinde befestigt werden. Druckplatte und
Zylinderkopfschrauben werden entfernt.
Zwei Gewindebohrungen an
rechter Gehäuseseite
Zwei Gewindebohrungen an
linker Gehäuseseite
Zwei Gewindebohrungen
am Gehäuseboden
Weitere Informationen zu den MOBOTIX Thermal-Sensormodulen sowie die Schnellanleitung
zum Einbau finden Sie auf www.mobotix.com unter Produkte > Outdoor-Kameras > S16
DualFlex bzw. Support > Download Center > Dokumentation > Betriebsanleitungen >
Outdoor-Kameras > S1x DualFlex.
Frontplatte
Entfernen!
