S16 Kamerahandbuch: Montage
2.2.6 Verwendung von MxBus-Modulen

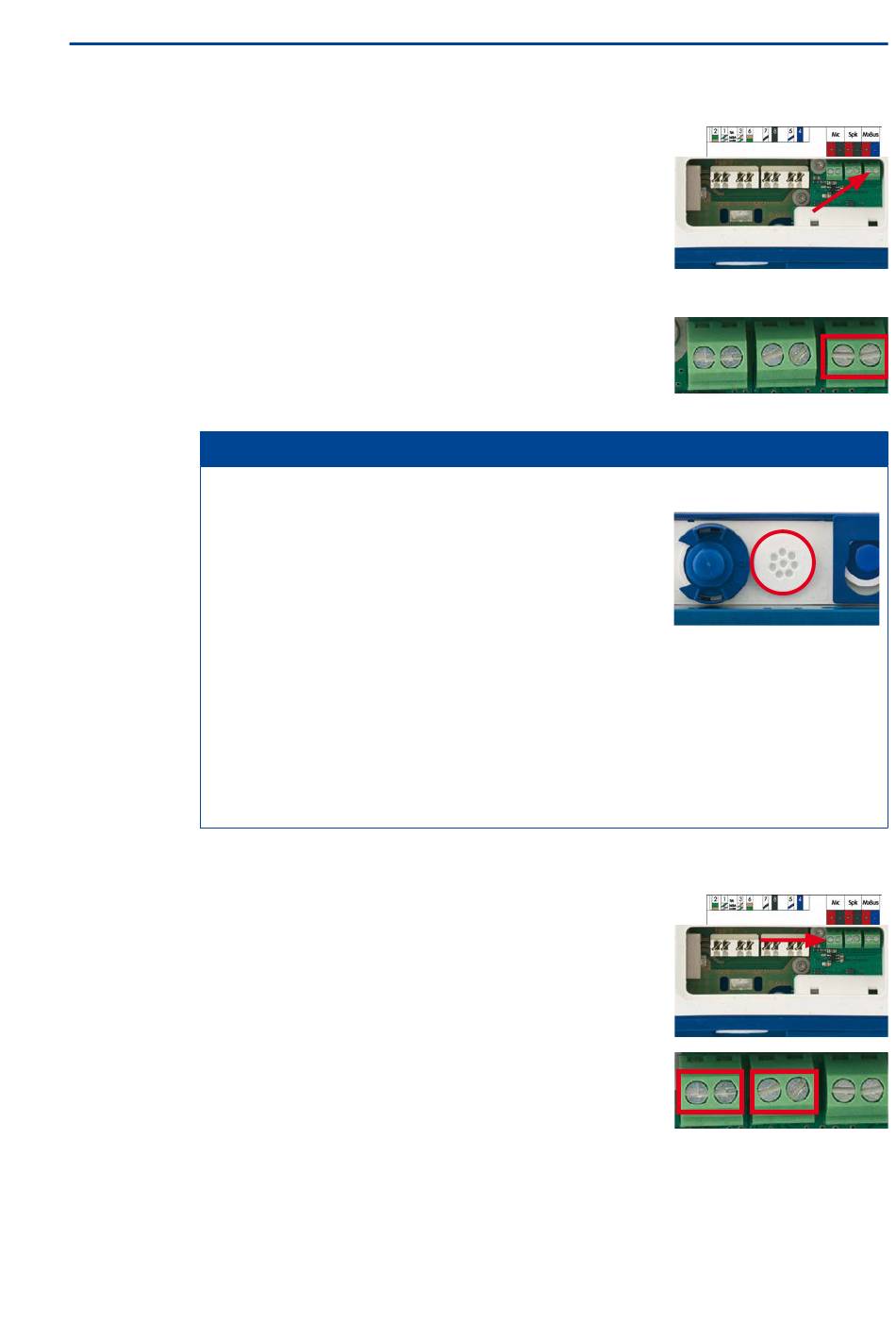

Der MxBus-Anschluss der Kamera befindet sich unter dem
Gehäusedeckel (Klemmen 5 und 6 der Schraubklemmen) und
ermöglicht
Funktionserweiterung (z. B. Anschluss einer MX-GPS-Box zur
Zeit- und Positionsbestimmung). MxBus wurde insbesondere
für die Verwendung bestehender Zweidraht-Leitungen opti-
miert.
Die Klemmleiste hat zwei Anschlüsse, um ein MxBus-Modul
anzuschließen (von dort aus können dann weitere MxBus-
Module angeschlossen werden). Die Länge der gesamten
MxBus-Leitung darf dabei 50 m nicht übersteigen.
Die am Ende abzuisolierenden MxBus-Adern immer schon vor der Montage durch einen
passenden Stopfen in die Kamera führen. Wird der
Einzeladerstopfen verwendet, ist jeweils eine Ader durch
ein Loch des Stopfens zu schieben.
Bei der Montage darf die Polarität der Kabel nicht ver-
tauscht werden. Wählen Sie im gesamten MxBus-System
für +/– jeweils durchgängig eine eigene Kabelfarbe (z. B.
rot = +, blau = –).
Nach dem Anschließen eines MxBus-Moduls muss zunächst der MxBus selbst (sofern
noch nicht geschehen) als auch das Modul selbst in der Benutzeroberfläche der Kamera
im Browser in Betrieb genommen werden (Admin Menu > Hardware-Erweiterungen
verwalten bzw. MxBus-Module verwalten).
2.2.7 Verwendung externer Audio-Komponenten (Mikrofon/Lautsprecher)
Der Anschluss der Kamera für ein externes Mikrofon und einen
externen Lautsprecher befindet sich unter dem Gehäusedeckel
(Klemmen 1 und 2 der Schraubklemmen für Mikrofon, Klemmen
3 und 4 für Lautsprecher).
Auf der Klemmleiste kann ein externes Mikrofon (rote Box)
und ein externer Lautsprecher (rote Box) mit den folgenden
technischen Daten angeschlossen werden:
•
•
62
den
Betrieb
Mikrofon : V
= 2,0 V, R
s
–35 ± 4 dB, z. B. Panasonic Mikrofonkapsel WM61
Lautsprecher : Max. Ausgangsleistung 400 mW bei 8 Ohm Impedanz, z. B. Visaton
Lautsprecher K36WP oder K50WP
von
Zusatzmodulen
Hinweis
= 2,2 kOhm, Empfindlichkeit
L
zur
Mikro
Lautspr.
Mikro
Lautspr.
MxBus
MxBus
