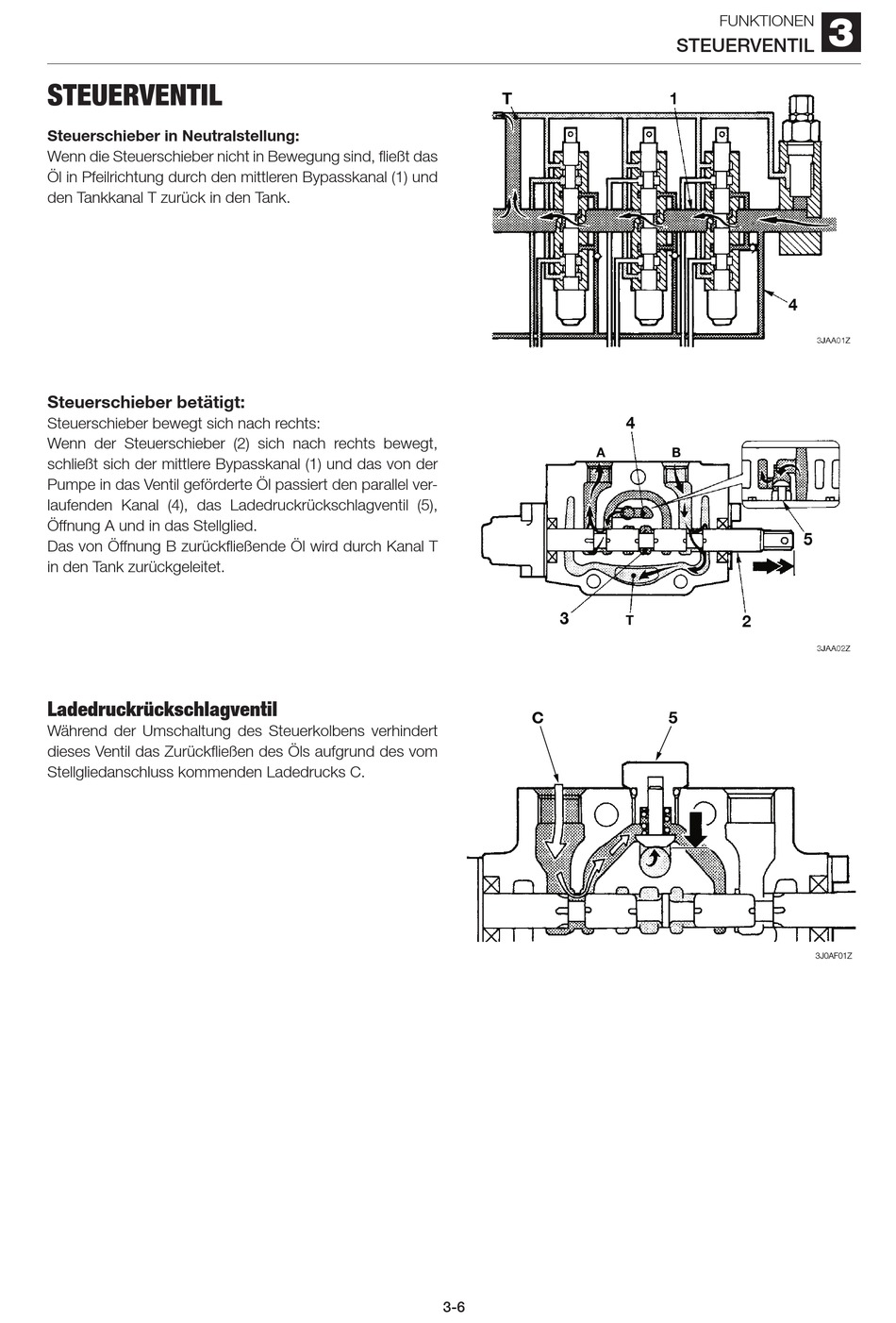

STEUERVENTIL

Steuerschieber in Neutralstellung:
Wenn die Steuerschieber nicht in Bewegung sind, fließt das
Öl in Pfeilrichtung durch den mittleren Bypasskanal (1) und
den Tankkanal T zurück in den Tank.
Steuerschieber betätigt:
Steuerschieber bewegt sich nach rechts:
Wenn der Steuerschieber (2) sich nach rechts bewegt,
schließt sich der mittlere Bypasskanal (1) und das von der
Pumpe in das Ventil geförderte Öl passiert den parallel ver-
laufenden Kanal (4), das Ladedruckrückschlagventil (5),
Öffnung A und in das Stellglied.
Das von Öffnung B zurückfließende Öl wird durch Kanal T
in den Tank zurückgeleitet.
Ladedruckrückschlagventil
Während der Umschaltung des Steuerkolbens verhindert
dieses Ventil das Zurückfließen des Öls aufgrund des vom
Stellgliedanschluss kommenden Ladedrucks C.
