ZERLEGUNG UND WIEDERZUSAMMENBAU
STEUERSYSTEM

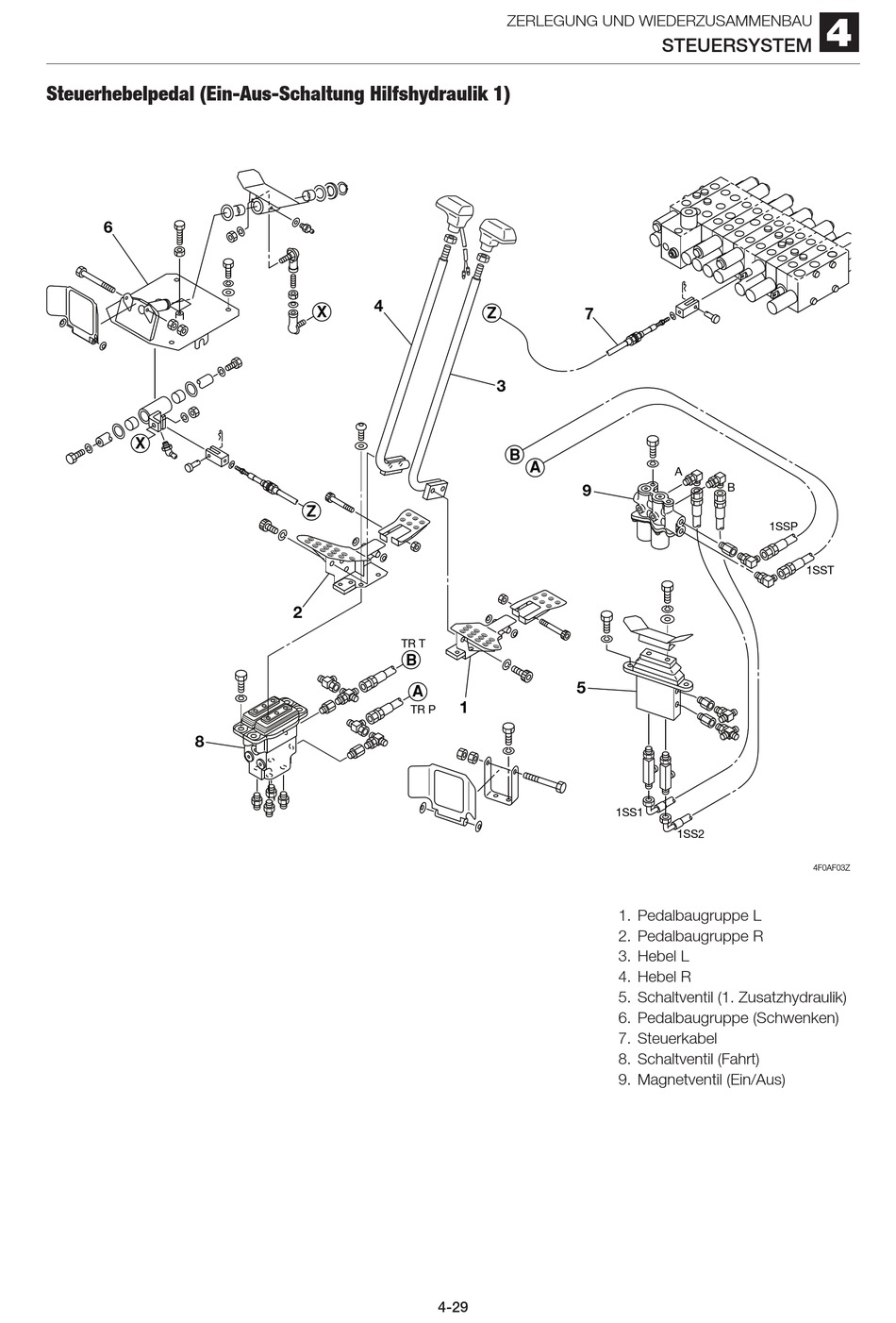

Steuerhebelpedal (Ein-Aus-Schaltung Hilfshydraulik 1)

�
�
�
� �
�
�
�
�
�
�
�
�
����
����
�
����
�
�
�
�
����
�
����
����
��������
1. Pedalbaugruppe L
2. Pedalbaugruppe R
3. Hebel L
4. Hebel R
5. Schaltventil (1. Zusatzhydraulik)
6. Pedalbaugruppe (Schwenken)
7. Steuerkabel
8. Schaltventil (Fahrt)
9. Magnetventil (Ein/Aus)
