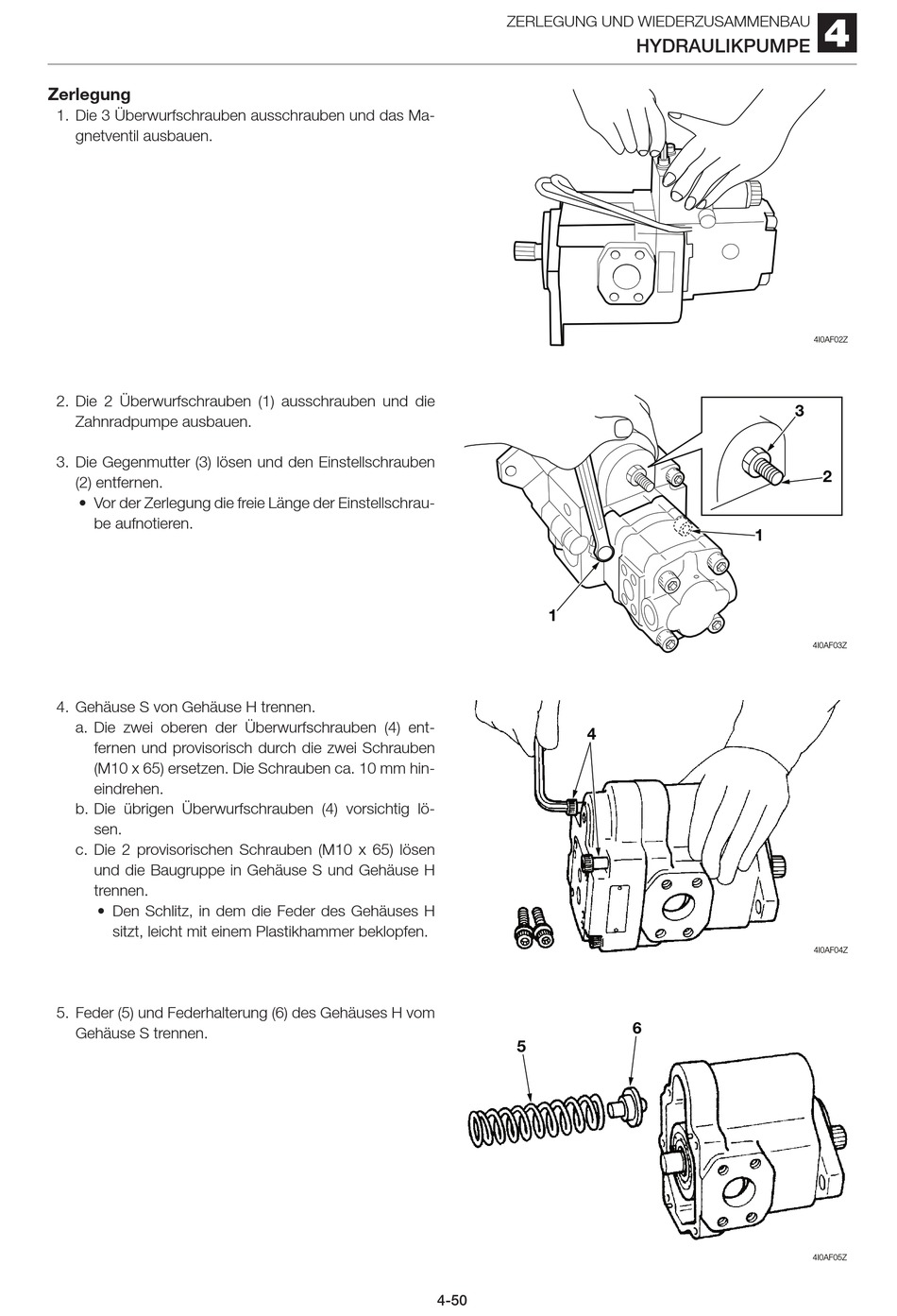

Zerlegung

1. Die 3 Überwurfschrauben ausschrauben und das Ma-
gnetventil ausbauen.
2. Die 2 Überwurfschrauben (1) ausschrauben und die
Zahnradpumpe ausbauen.
3. Die Gegenmutter (3) lösen und den Einstellschrauben
(2) entfernen.
• Vor der Zerlegung die freie Länge der Einstellschrau-
be aufnotieren.
4. Gehäuse S von Gehäuse H trennen.
a. Die zwei oberen der Überwurfschrauben (4) ent-
fernen und provisorisch durch die zwei Schrauben
(M10 x 65) ersetzen. Die Schrauben ca. 10 mm hin-
eindrehen.
b. Die übrigen Überwurfschrauben (4) vorsichtig lö-
sen.
c. Die 2 provisorischen Schrauben (M10 x 65) lösen
und die Baugruppe in Gehäuse S und Gehäuse H
trennen.
• Den Schlitz, in dem die Feder des Gehäuses H
sitzt, leicht mit einem Plastikhammer beklopfen.
5. Feder (5) und Federhalterung (6) des Gehäuses H vom
Gehäuse S trennen.
