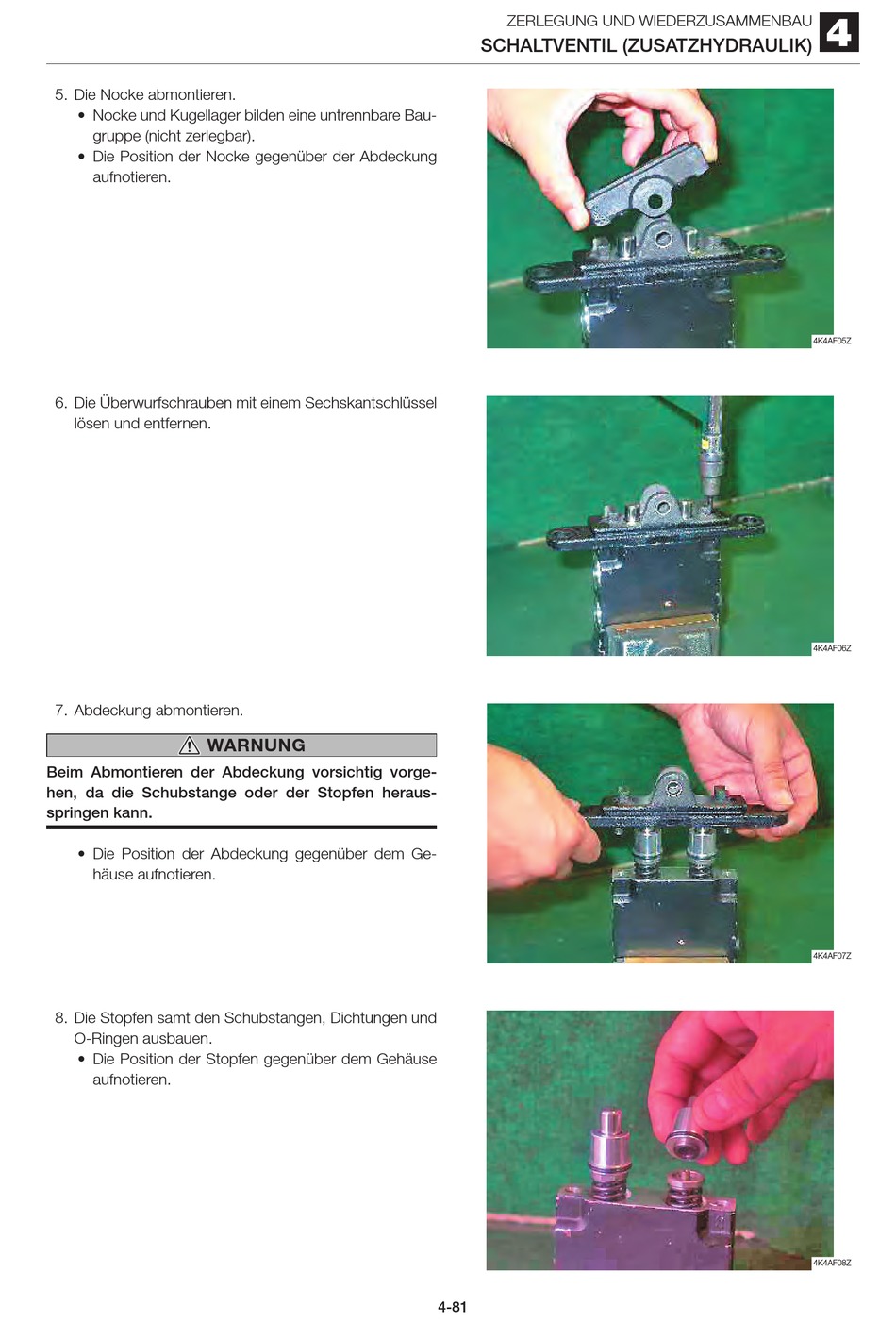

5. Die Nocke abmontieren.
• Nocke und Kugellager bilden eine untrennbare Bau-
gruppe (nicht zerlegbar).
• Die Position der Nocke gegenüber der Abdeckung
aufnotieren.
6. Die Überwurfschrauben mit einem Sechskantschlüssel
lösen und entfernen.
7. Abdeckung abmontieren.
WARNUNG
Beim Abmontieren der Abdeckung vorsichtig vorge-
hen, da die Schubstange oder der Stopfen heraus-
springen kann.
• Die Position der Abdeckung gegenüber dem Ge-
häuse aufnotieren.
8. Die Stopfen samt den Schubstangen, Dichtungen und
O-Ringen ausbauen.
• Die Position der Stopfen gegenüber dem Gehäuse
aufnotieren.
ZERLEGUNG UND WIEDERZUSAMMENBAU
SCHALTVENTIL (ZUSATZHYDRAULIK)
4-81
4
��������
��������
��������
��������
