Takeuchi TB228 Bedienungsanleitung Seite 53

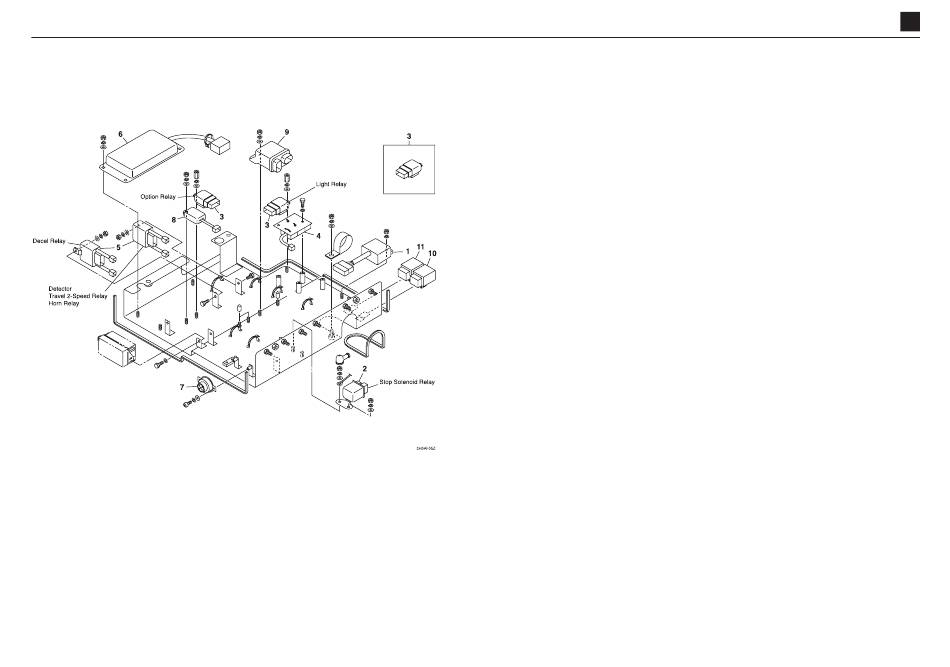

Oberwagen-Verdrahtung 2/2
Seriennummer 122800647 oder neuer
1. Kippschaltung
2. Relais
3. Relais
4. Widerstand
5. Relais
6. Controller
7. Summer
8. Timer
9. Sicherheitsrelais
10. Diodeneinheit
11. Diodeneinheit
2-41
2
WARTUNGSDATEN
KABELBAUM-SCHALTPLAN
