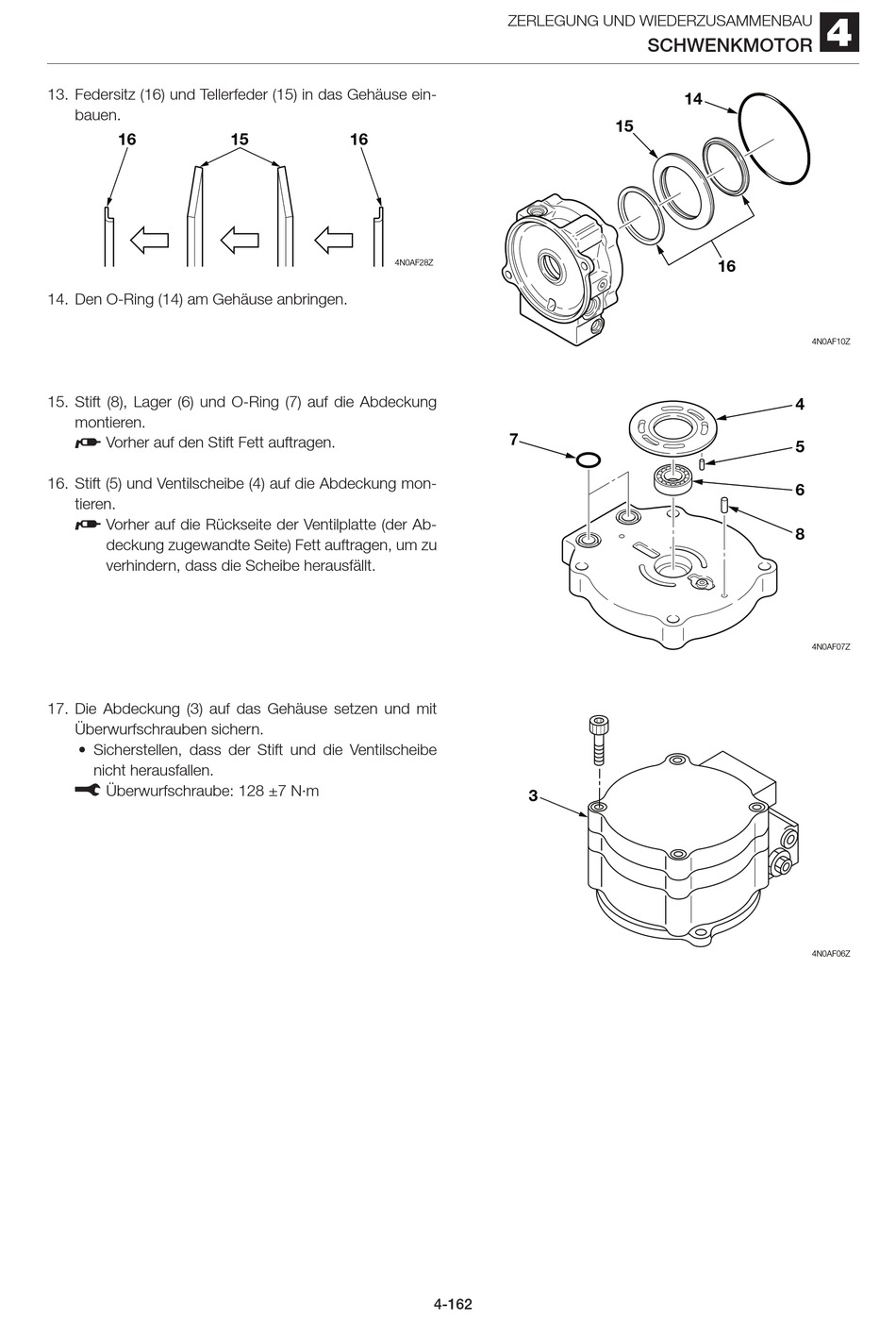

13. Federsitz (16) und Tellerfeder (15) in das Gehäuse ein-
bauen.
��
14. Den O-Ring (14) am Gehäuse anbringen.
15. Stift (8), Lager (6) und O-Ring (7) auf die Abdeckung
montieren.
Vorher auf den Stift Fett auftragen.
16. Stift (5) und Ventilscheibe (4) auf die Abdeckung mon-
tieren.
Vorher auf die Rückseite der Ventilplatte (der Ab-
deckung zugewandte Seite) Fett auftragen, um zu
verhindern, dass die Scheibe herausfällt.
17. Die Abdeckung (3) auf das Gehäuse setzen und mit
Überwurfschrauben sichern.
• Sicherstellen, dass der Stift und die Ventilscheibe
nicht herausfallen.
Überwurfschraube: 128 ±7 N·m
�� ��
��������
ZERLEGUNG UND WIEDERZUSAMMENBAU
�
�
4-162
SCHWENKMOTOR
��
��
��
4
��������
�
�
�
�
��������
��������
