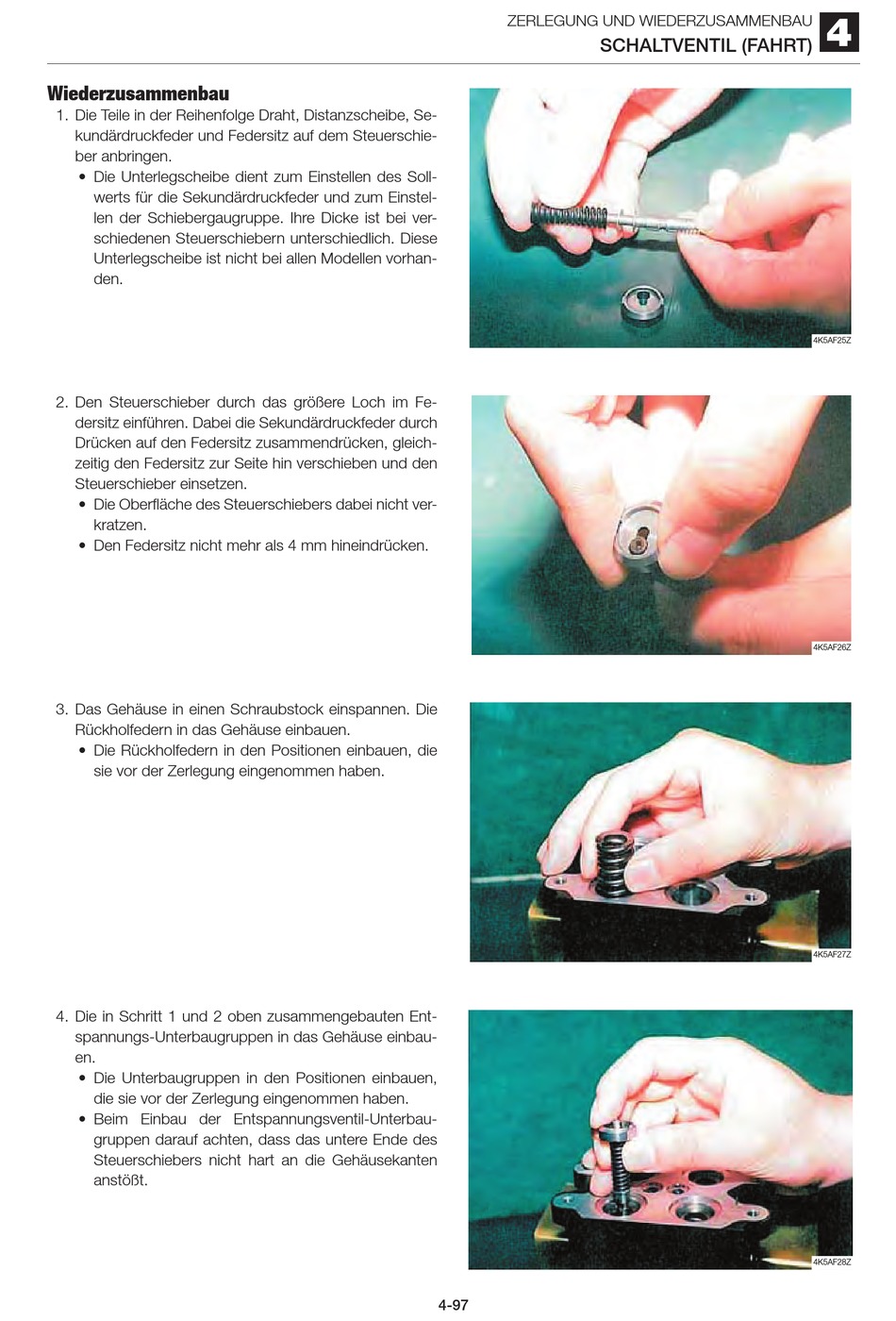

Wiederzusammenbau

1. Die Teile in der Reihenfolge Draht, Distanzscheibe, Se-
kundärdruckfeder und Federsitz auf dem Steuerschie-
ber anbringen.
• Die Unterlegscheibe dient zum Einstellen des Soll-
werts für die Sekundärdruckfeder und zum Einstel-
len der Schiebergaugruppe. Ihre Dicke ist bei ver-
schiedenen Steuerschiebern unterschiedlich. Diese
Unterlegscheibe ist nicht bei allen Modellen vorhan-
den.
2. Den Steuerschieber durch das größere Loch im Fe-
dersitz einführen. Dabei die Sekundärdruckfeder durch
Drücken auf den Federsitz zusammendrücken, gleich-
zeitig den Federsitz zur Seite hin verschieben und den
Steuerschieber einsetzen.
• Die Oberfläche des Steuerschiebers dabei nicht ver-
kratzen.
• Den Federsitz nicht mehr als 4 mm hineindrücken.
3. Das Gehäuse in einen Schraubstock einspannen. Die
Rückholfedern in das Gehäuse einbauen.
• Die Rückholfedern in den Positionen einbauen, die
sie vor der Zerlegung eingenommen haben.
4. Die in Schritt 1 und 2 oben zusammengebauten Ent-
spannungs-Unterbaugruppen in das Gehäuse einbau-
en.
• Die Unterbaugruppen in den Positionen einbauen,
die sie vor der Zerlegung eingenommen haben.
• Beim Einbau der Entspannungsventil-Unterbau-
gruppen darauf achten, dass das untere Ende des
Steuerschiebers nicht hart an die Gehäusekanten
anstößt.
