Takeuchi TB228 Bedienungsanleitung Seite 252

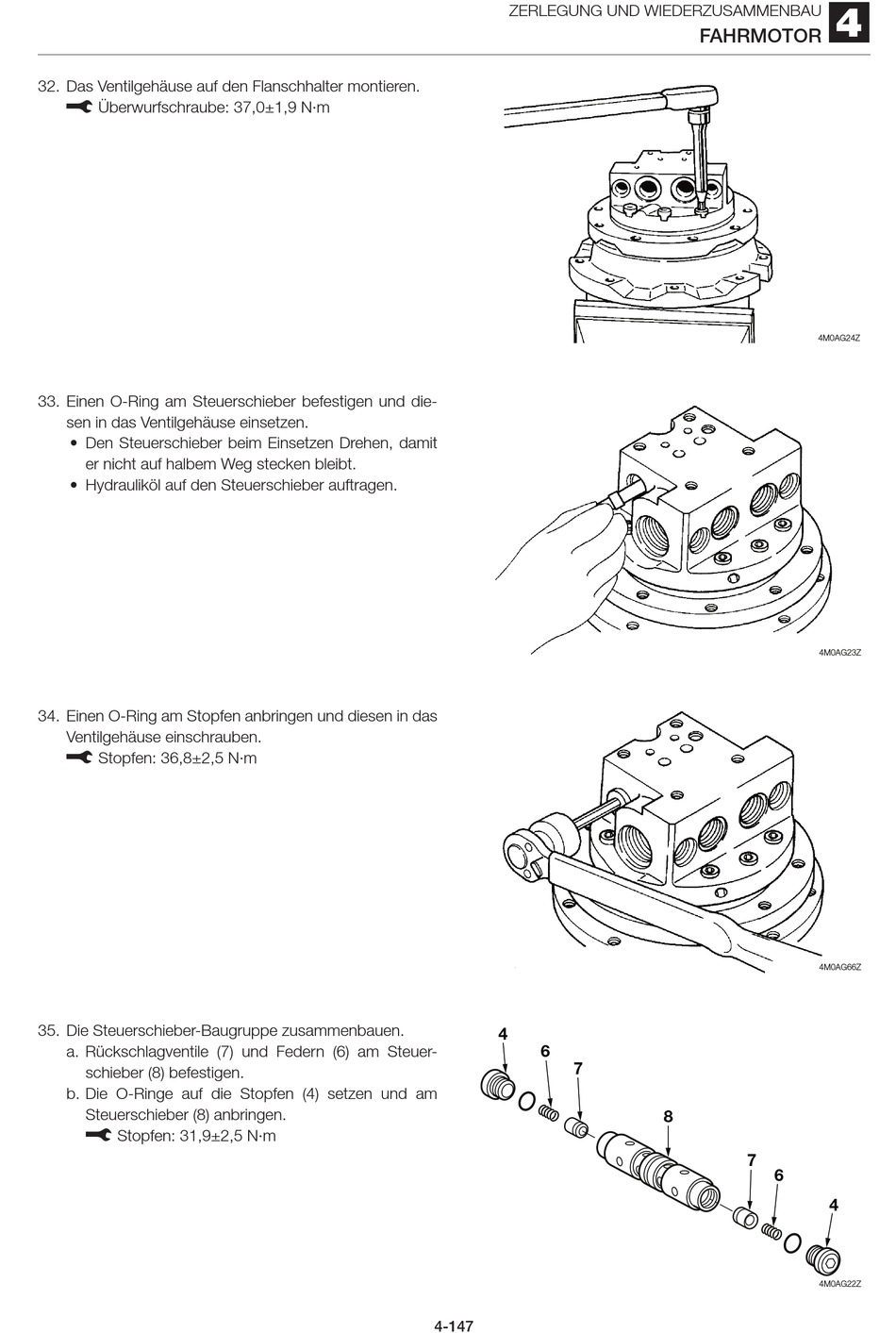

32. Das Ventilgehäuse auf den Flanschhalter montieren.
Überwurfschraube: 37,0±1,9 N·m
33. Einen O-Ring am Steuerschieber befestigen und die-
sen in das Ventilgehäuse einsetzen.
• Den Steuerschieber beim Einsetzen Drehen, damit
er nicht auf halbem Weg stecken bleibt.
• Hydrauliköl auf den Steuerschieber auftragen.
34. Einen O-Ring am Stopfen anbringen und diesen in das
Ventilgehäuse einschrauben.
Stopfen: 36,8±2,5 N·m
35. Die Steuerschieber-Baugruppe zusammenbauen.
a. Rückschlagventile (7) und Federn (6) am Steuer-
schieber (8) befestigen.
b. Die O-Ringe auf die Stopfen (4) setzen und am
Steuerschieber (8) anbringen.
Stopfen: 31,9±2,5 N·m
ZERLEGUNG UND WIEDERZUSAMMENBAU
�
�
�
4-147
4
FAHRMOTOR
��������
��������
��������
�
�
�
�
��������
