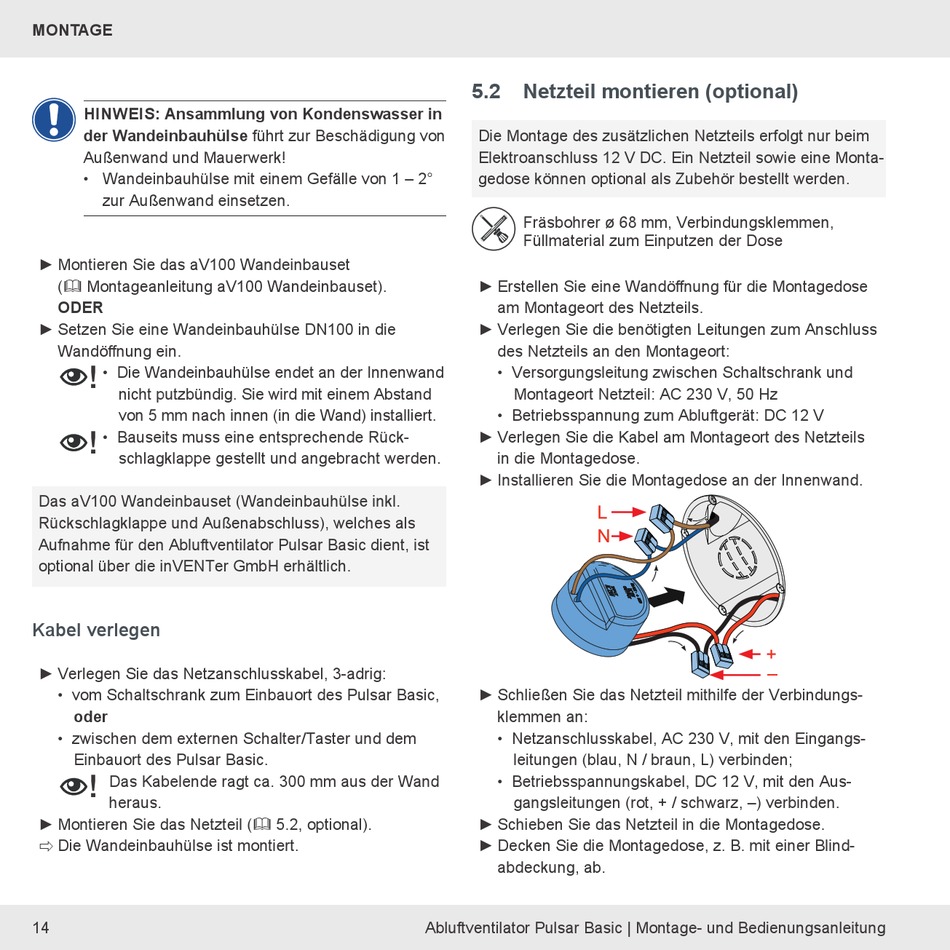

MONTAGE
HINWEIS: Ansammlung von Kondenswasser in
der Wandeinbauhülse führt zur Beschädigung von
Außenwand und Mauerwerk!
• Wandeinbauhülse mit einem Gefälle von 1 – 2°
zur Außenwand einsetzen.
► Montieren Sie das aV100 Wandeinbauset
( Montageanleitung aV100 Wandeinbauset).
ODER
► Setzen Sie eine Wandeinbauhülse DN100 in die
Wandöffnung ein.
!
• Die Wandeinbauhülse endet an der Innenwand
nicht putzbündig. Sie wird mit einem Abstand
von 5 mm nach innen (in die Wand) installiert.
!
• Bauseits muss eine entsprechende Rück-
schlagklappe gestellt und angebracht werden.
Das aV100 Wandeinbauset (Wandeinbauhülse inkl.
Rückschlagklappe und Außenabschluss), welches als
Aufnahme für den Abluftventilator Pulsar Basic dient, ist
optional über die inVENTer GmbH erhältlich.

Kabel verlegen

► Verlegen Sie das Netzanschlusskabel, 3-adrig:
• vom Schaltschrank zum Einbauort des Pulsar Basic,
oder
• zwischen dem externen Schalter/Taster und dem
Einbauort des Pulsar Basic.
!
Das Kabelende ragt ca. 300 mm aus der Wand
heraus.
► Montieren Sie das Netzteil ( 5.2, optional).
Die Wandeinbauhülse ist montiert.

14
5.2

Netzteil montieren (optional)

Die Montage des zusätzlichen Netzteils erfolgt nur beim
Elektroanschluss 12 V DC. Ein Netzteil sowie eine Monta-
gedose können optional als Zubehör bestellt werden.
Fräsbohrer ø 68 mm, Verbindungsklemmen,
Füllmaterial zum Einputzen der Dose
► Erstellen Sie eine Wandöffnung für die Montagedose
am Montageort des Netzteils.
► Verlegen Sie die benötigten Leitungen zum Anschluss
des Netzteils an den Montageort:
• Versorgungsleitung zwischen Schaltschrank und
Montageort Netzteil: AC 230 V, 50 Hz
• Betriebsspannung zum Abluftgerät: DC 12 V
► Verlegen Sie die Kabel am Montageort des Netzteils
in die Montagedose.
► Installieren Sie die Montagedose an der Innenwand.
► Schließen Sie das Netzteil mithilfe der Verbindungs-
klemmen an:
• Netzanschlusskabel, AC 230 V, mit den Eingangs-
leitungen (blau, N / braun, L) verbinden;
• Betriebsspannungskabel, DC 12 V, mit den Aus-
gangsleitungen (rot, + / schwarz, –) verbinden.
► Schieben Sie das Netzteil in die Montagedose.
► Decken Sie die Montagedose, z. B. mit einer Blind-
abdeckung, ab.
