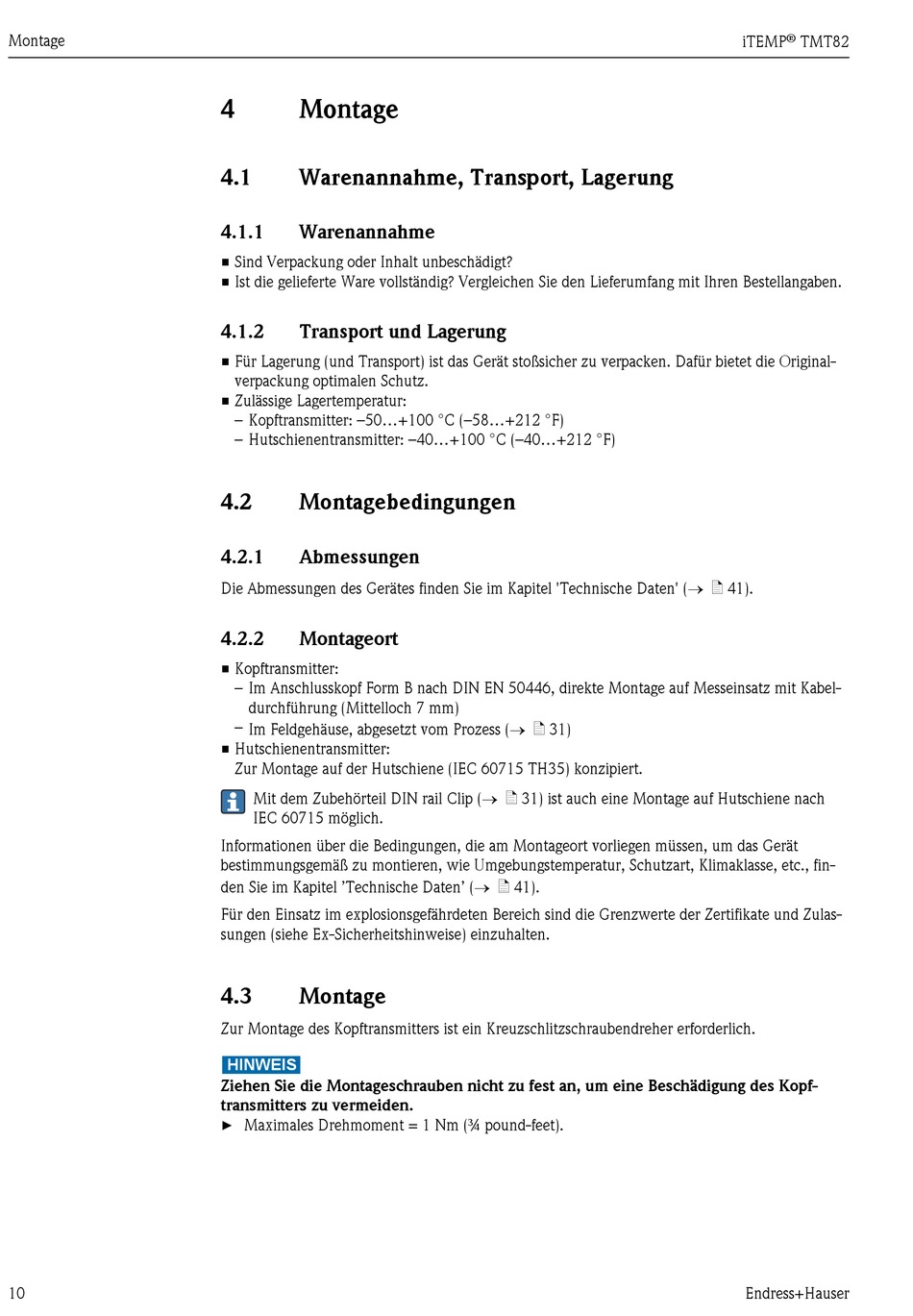

Montage

10
4
Montage
4.1

Warenannahme, Transport, Lagerung

4.1.1
Warenannahme
• Sind Verpackung oder Inhalt unbeschädigt?
• Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit Ihren Bestellangaben.
4.1.2
Transport und Lagerung
• Für Lagerung (und Transport) ist das Gerät stoßsicher zu verpacken. Dafür bietet die Original-
verpackung optimalen Schutz.
• Zulässige Lagertemperatur:
– Kopftransmitter: –50...+100 °C (–58...+212 °F)
– Hutschienentransmitter: –40...+100 °C (–40...+212 °F)
4.2

Montagebedingungen

4.2.1
Abmessungen
Die Abmessungen des Gerätes finden Sie im Kapitel 'Technische Daten' (® ä 41).
4.2.2
Montageort
• Kopftransmitter:
– Im Anschlusskopf Form B nach DIN EN 50446, direkte Montage auf Messeinsatz mit Kabel-
durchführung (Mittelloch 7 mm)
– Im Feldgehäuse, abgesetzt vom Prozess (® ä 31)
• Hutschienentransmitter:
Zur Montage auf der Hutschiene (IEC 60715 TH35) konzipiert.
Mit dem Zubehörteil DIN rail Clip (® ä 31) ist auch eine Montage auf Hutschiene nach
IEC 60715 möglich.
Informationen über die Bedingungen, die am Montageort vorliegen müssen, um das Gerät
bestimmungsgemäß zu montieren, wie Umgebungstemperatur, Schutzart, Klimaklasse, etc., fin-
den Sie im Kapitel 'Technische Daten' (® ä 41).
Für den Einsatz im explosionsgefährdeten Bereich sind die Grenzwerte der Zertifikate und Zulas-
sungen (siehe Ex-Sicherheitshinweise) einzuhalten.
4.3
Montage
Zur Montage des Kopftransmitters ist ein Kreuzschlitzschraubendreher erforderlich.
HINWEIS
Ziehen Sie die Montageschrauben nicht zu fest an, um eine Beschädigung des Kopf-
transmitters zu vermeiden.
Maximales Drehmoment = 1 Nm (¾ pound-feet).
iTEMP
®
TMT82
Endress+Hauser
