1
?/1
DIMMER
DISPLAY
BASS BOOST
FM / AM
SPEAKERS
A
OFF
B
+
A
B
PHONES
S-VIDEO

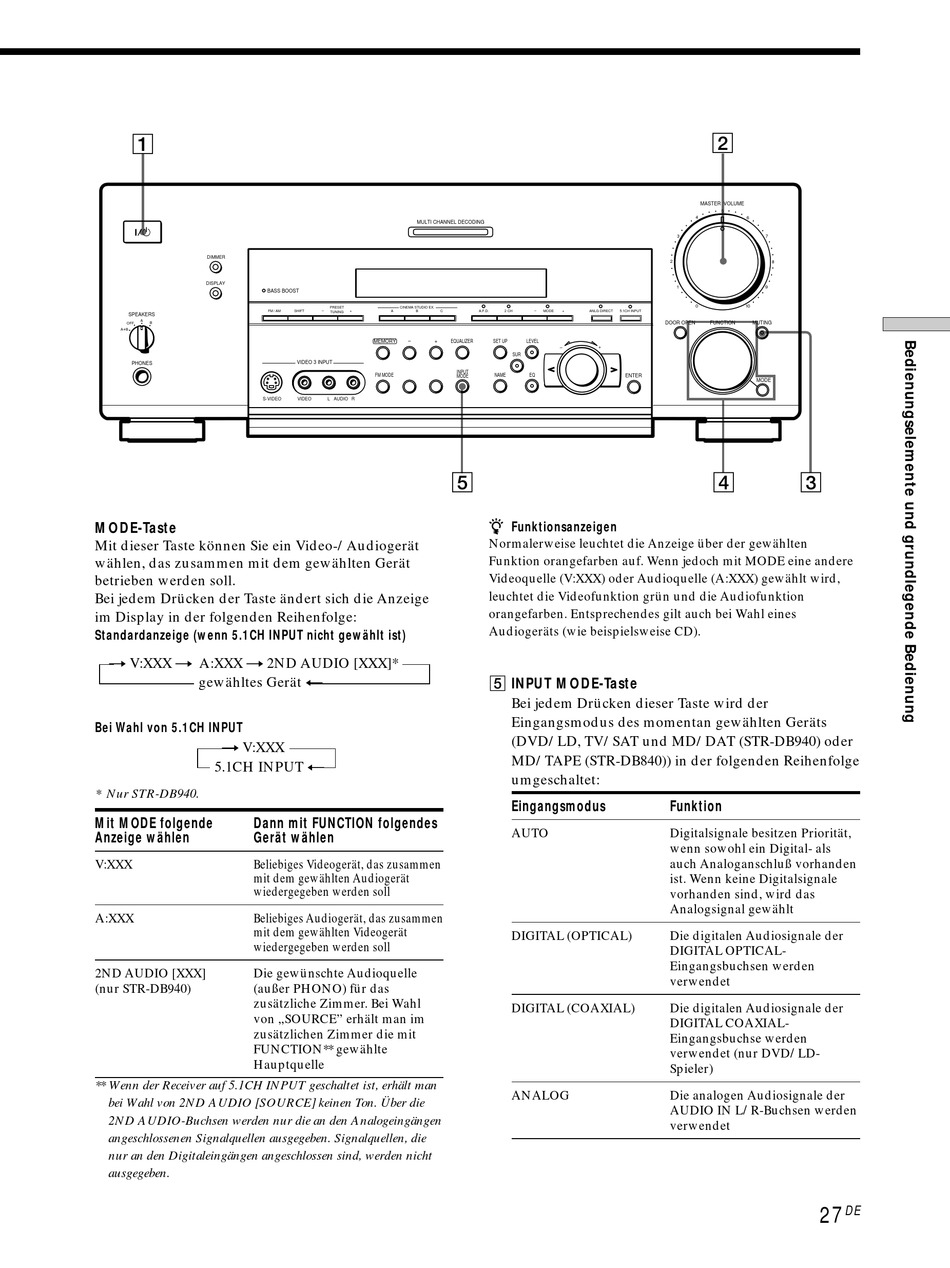

MODE-Taste
Mit dieser Taste können Sie ein Video-/Audiogerät
wählen, das zusammen mit dem gewählten Gerät
betrieben werden soll.
Bei jedem Drücken der Taste ändert sich die Anzeige
im Display in der folgenden Reihenfolge:
Standardanzeige (wenn 5.1CH INPUT nicht gewählt ist)
t V:XXX t A:XXX t 2ND AUDIO [XXX]*
gewähltes Gerät T
Bei Wahl von 5.1CH INPUT
t V:XXX
5.1CH INPUT T
* Nur STR-DB940.
Mit MODE folgende
Dann mit FUNCTION folgendes
Anzeige wählen
Gerät wählen
V:XXX
Beliebiges Videogerät, das zusammen
mit dem gewählten Audiogerät
wiedergegeben werden soll
A:XXX
Beliebiges Audiogerät, das zusammen
mit dem gewählten Videogerät
wiedergegeben werden soll
2ND AUDIO [XXX]
Die gewünschte Audioquelle
(nur STR-DB940)
(außer PHONO) für das
zusätzliche Zimmer. Bei Wahl
von „SOURCE" erhält man im
zusätzlichen Zimmer die mit
FUNCTION** gewählte
Hauptquelle
** Wenn der Receiver auf 5.1CH INPUT geschaltet ist, erhält man
bei Wahl von 2ND AUDIO [SOURCE] keinen Ton. Über die
2ND AUDIO-Buchsen werden nur die an den Analogeingängen
angeschlossenen Signalquellen ausgegeben. Signalquellen, die
nur an den Digitaleingängen angeschlossen sind, werden nicht
ausgegeben.
MULTI CHANNEL DECODING
PRESET
CINEMA STUDIO EX.
SHIFT
–
+
A
B
C
TUNING
MEMORY
–
+
EQUALIZER
VIDEO 3 INPUT
INPUT
FM MODE
MODE
VIDEO
L
AUDIO
R
5
A.F.D.
2 CH
–
MODE
+
ANLG DIRECT
5.1CH INPUT
SET UP
LEVEL
–
+
SUR
NAME
EQ
ENTER
z Funktionsanzeigen
Normalerweise leuchtet die Anzeige über der gewählten
Funktion orangefarben auf. Wenn jedoch mit MODE eine andere
Videoquelle (V:XXX) oder Audioquelle (A:XXX) gewählt wird,
leuchtet die Videofunktion grün und die Audiofunktion
orangefarben. Entsprechendes gilt auch bei Wahl eines
Audiogeräts (wie beispielsweise CD).
5 INPUT MODE-Taste
Bei jedem Drücken dieser Taste wird der
Eingangsmodus des momentan gewählten Geräts
(DVD/LD, TV/SAT und MD/DAT (STR-DB940) oder
MD/TAPE (STR-DB840)) in der folgenden Reihenfolge
umgeschaltet:
Eingangsmodus
AUTO
DIGITAL (OPTICAL)
DIGITAL (COAXIAL)
ANALOG
2
MASTER VOLUME
DOOR OPEN
FUNCTION
MUTING
MODE
4
3
Funktion
Digitalsignale besitzen Priorität,
wenn sowohl ein Digital- als
auch Analoganschluß vorhanden
ist. Wenn keine Digitalsignale
vorhanden sind, wird das
Analogsignal gewählt
Die digitalen Audiosignale der
DIGITAL OPTICAL-
Eingangsbuchsen werden
verwendet
Die digitalen Audiosignale der
DIGITAL COAXIAL-
Eingangsbuchse werden
verwendet (nur DVD/LD-
Spieler)
Die analogen Audiosignale der
AUDIO IN L/R-Buchsen werden
verwendet
27
DE
