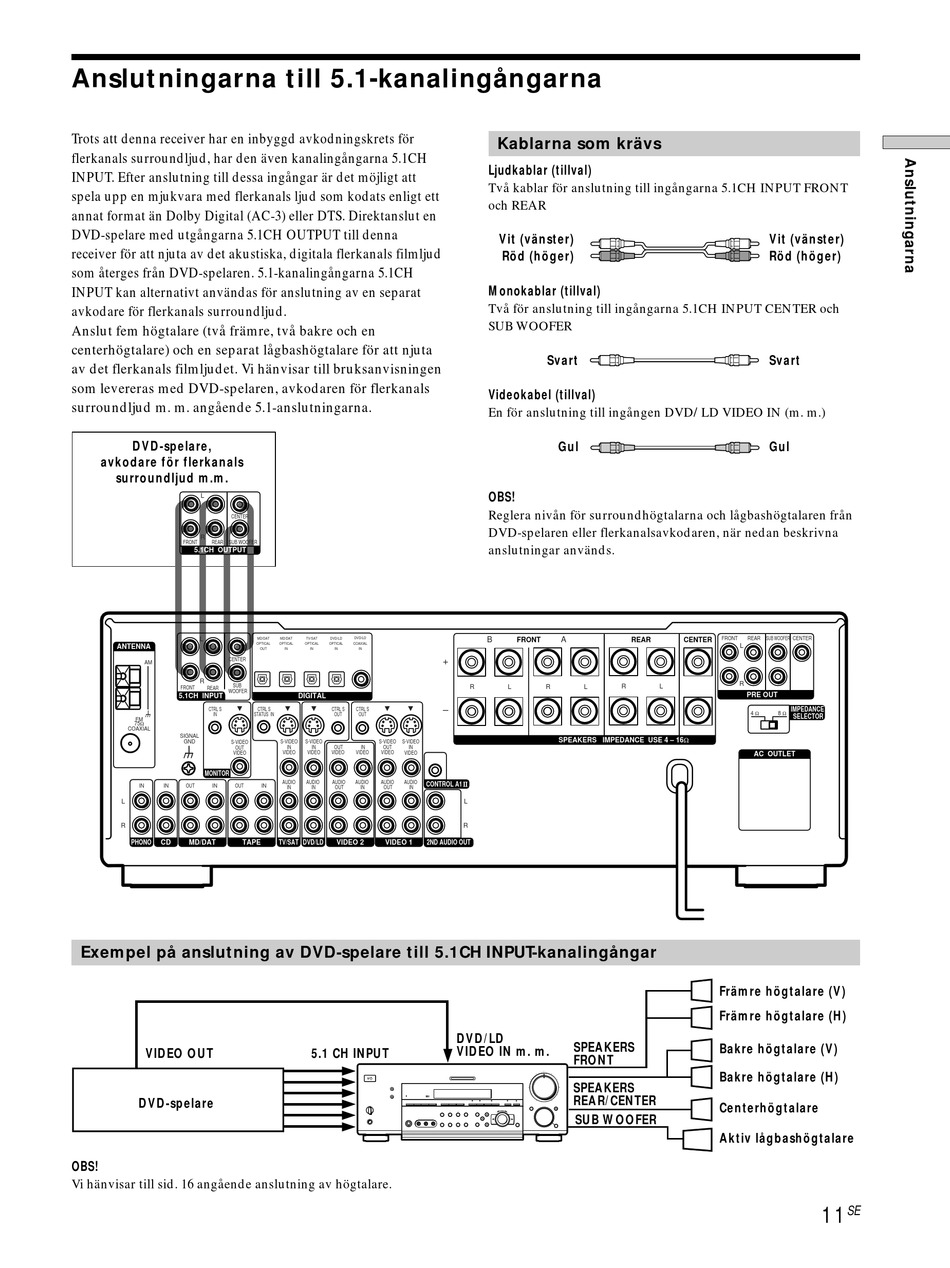

Anslutningarna till 5.1-kanalingångarna
Trots att denna receiver har en inbyggd avkodningskrets för
flerkanals surroundljud, har den även kanalingångarna 5.1CH
INPUT. Efter anslutning till dessa ingångar är det möjligt att
spela upp en mjukvara med flerkanals ljud som kodats enligt ett
annat format än Dolby Digital (AC-3) eller DTS. Direktanslut en
DVD-spelare med utgångarna 5.1CH OUTPUT till denna
receiver för att njuta av det akustiska, digitala flerkanals filmljud
som återges från DVD-spelaren. 5.1-kanalingångarna 5.1CH
INPUT kan alternativt användas för anslutning av en separat
avkodare för flerkanals surroundljud.
Anslut fem högtalare (två främre, två bakre och en
centerhögtalare) och en separat lågbashögtalare för att njuta
av det flerkanals filmljudet. Vi hänvisar till bruksanvisningen
som levereras med DVD-spelaren, avkodaren för flerkanals
surroundljud m. m. angående 5.1-anslutningarna.
DVD-spelare,
avkodare för flerkanals
surroundljud m.m.
L
CENTER
R
FRONT
REAR
SUB WOOFER
5.1CH OUTPUT
L
ANTENNA
CENTER
AM
R
SUB
FRONT
REAR
WOOFER
5.1CH INPUT
CTRL S
U
IN
FM
75Ω
COAXIAL
SIGNAL
GND
S-VIDEO
OUT
U
VIDEO
MONITOR
IN
IN
OUT
IN
OUT
L
R
PHONO
CD
MD/DAT
TAPE
Exempel på anslutning av DVD-spelare till 5.1CH INPUT-kanalingångar
VIDEO OUT
DVD-spelare
OBS!
Vi hänvisar till sid. 16 angående anslutning av högtalare.
DVD/LD
MD/DAT
MD/DAT
TV/SAT
DVD/LD
OPTICAL
OPTICAL
OPTICAL
OPTICAL
COAXIAL
OUT
IN
IN
IN
IN
DIGITAL
CTRL S
CTRL S
CTRL S
STATUS IN
OUT
OUT
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
IN
IN
OUT
IN
OUT
IN
VIDEO
VIDEO
VIDEO
VIDEO
VIDEO
VIDEO
AUDIO
AUDIO
AUDIO
AUDIO
AUDIO
AUDIO
CONTROL A1
IN
IN
IN
OUT
IN
OUT
IN
TV/SAT
DVD/LD
VIDEO 2
VIDEO 1
2ND AUDIO OUT
5.1 CH INPUT
?/1
–
+
Kablarna som krävs
Ljudkablar (tillval)
Två kablar för anslutning till ingångarna 5.1CH INPUT FRONT
och REAR
Vit (vänster)
Röd (höger)
Monokablar (tillval)
Två för anslutning till ingångarna 5.1CH INPUT CENTER och
SUB WOOFER
Svart
Videokabel (tillval)
En för anslutning till ingången DVD/LD VIDEO IN (m. m.)
Gul
OBS!
Reglera nivån för surroundhögtalarna och lågbashögtalaren från
DVD-spelaren eller flerkanalsavkodaren, när nedan beskrivna
anslutningar används.
B
FRONT
A
+
R
L
R
L
R
–
SPEAKERS IMPEDANCE USE 4 – 16Ω
L
R
DVD/LD
SPEAKERS
VIDEO IN m. m.
FRONT
SPEAKERS
REAR/CENTER
–
+
–
+
–
+
SUB WOOFER
Vit (vänster)
Röd (höger)
Svart
Gul
FRONT
REAR
SUB WOOFER CENTER
REAR
CENTER
L
R
L
PRE OUT
IMPEDANCE
4 Ω
8 Ω
SELECTOR
AC OUTLET
Främre högtalare (V)
Främre högtalare (H)
Bakre högtalare (V)
Bakre högtalare (H)
Centerhögtalare
Aktiv lågbashögtalare
11
SE
