Sony STR-DB780 Bedienungsanleitung

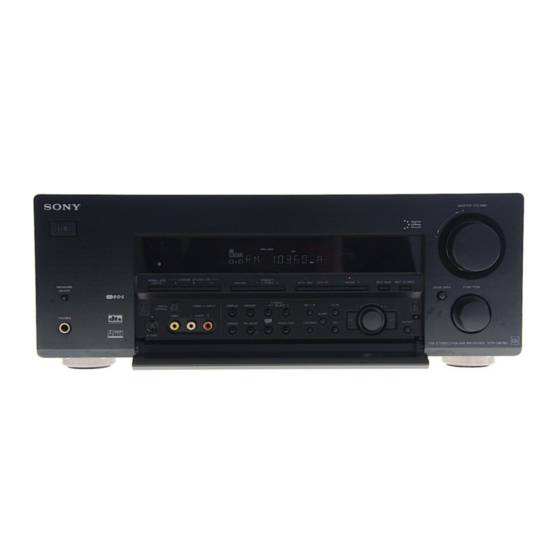

Fm stereo fm-am receiver
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

FM Stereo
FM-AM Receiver
Bedienungsanleitung
Gebruiksaanwijzing
Bruksanvisning
STR-DB780
© 2002 Sony Corporation
4-241-673-42(1)
DE
NL
SE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony STR-DB780

Inhaltszusammenfassung für Sony STR-DB780

  • Seite 1 4-241-673-42(1) FM Stereo FM-AM Receiver Bedienungsanleitung Gebruiksaanwijzing Bruksanvisning STR-DB780 © 2002 Sony Corporation...
  • Seite 2 VORSICHT Um Feuer und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. Um Brände zu vermeiden, niemals die Lüftungsöffnungen am Gerät mit Zeitungen, Tischtüchern, Vorhängen usw. verdecken. Auch niemals brennende Kerzen auf dem Gerät aufstellen. Zum Vermeiden von Feuer und elektrischen Schlägen keine Gefäße mit Flüssigkeiten auf dem Gerät aufstellen.

  • Seite 3: Zu Dieser Anleitung

    Zu dieser Anleitung • Die Anleitung behandelt das Modell STR-DB780. Die Modellnummer Ihrer Anlage steht rechts unten auf der Frontplatte. Die Abbildungen in der Anleitung zeigen normalerweise das Modell mit Ländercode U. Falls nicht, wird darauf hingewiesen. Auch auf eventuelle Unterschiede in der Bedienung wird deutlich im Text hingewiesen, beispielsweise durch „nur Modelle mit Ländercode...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Liste der Teile und Wiedergabe mit Bedienelemente mit Surroundklang Querverweisen Automatische Decodierung des Audioeingangssignals Gerät ............6 (AUTO DECODING) ....33 Verwendung ausschließlich der Vor dem Betrieb Frontlautsprecher 1: Ermittlung des Typs des (2CH STEREO) ......33 anzuschließenden Geräts ....8 Wahl eines Schallfeldes .......
  • Seite 5 Verwendung der Fernbedienung RM-U305C* Vor Gebrauch der Fernbedienung ....... 53 Funktion der Fernbedienungstasten ..53 Ändern der werksseitigen Belegung der Funktionstasten ......56 Zusatzinformation Zur besonderen Beachtung ....57 Störungsüberprüfungen ....... 57 Technische Daten ........ 60 Stichwortverzeichnis ......63 Nur Modelle mit Ländercode CEL, CEK. Außer Modelle mit Ländercode U, CA.

  • Seite 6: Liste Der Teile Und Bedienelemente Mit Querverweisen

    Liste der Teile und Bedienelemente mit Querverweisen Nummer in der Abbildung Wozu dient diese Seite? Der folgenden Zusammenstellung können Sie die PLAY MODE qg (9, 13, 14) Lage und die Bezeichnung der Bedienungselemente Tasten-/Teilebezeichnung Querverweis und Querverweise auf andere Seiten entnehmen. Gerät Alphabetische Auflistung Tasten mit Zahlen und...
  • Seite 7 – qs qa Bei offener Frontklappe ql w; ws wd – –...

  • Seite 8: Vor Dem Betrieb

    Vor dem Betrieb 1: Ermittlung des Typs des anzuschließenden Geräts Ermitteln Sie den Gerätetyp aus dem folgenden Abschnitt „Anschließbare Geräte“, bevor Sie die auf Seite 10 beginnenden Schritte 1a bis 1c ausführen, um die Geräte an den Receiver anzuschließen. Nachdem Sie die Geräte angeschlossen haben, führen Sie „2: Anschliepen der Antennen“ (Seite 17) aus.

  • Seite 9: Die Erforderlichen Kabel

    • Stecken Sie die Stecker der Optokabel unverkantet ein. Achten Sie darauf, dass die Stecker einrasten. • Das digitale Optokabel darf nicht geknickt werden. Zum Anschließen eines Sony Geräts mit CONTROL A1 -Buchse Siehe „CONTROL A1 -Steuersystem“ auf Seite 49.

  • Seite 10: 1A: Anschließen Von Geräten Mit Digitalen Audioausgängen

    1a: Anschließen von Geräten mit digitalen Audioausgängen Anschluss eines DVD-Players, LD-Players, Fernsehers oder Satellitentuners Zu den erforderlichen Kabel (A–H) siehe Seite 9. 1 Verbinden der Audiobuchsen. Satellitentuner OUTPUT AUDIO OUTPUT DIGITAL OPTICAL DIGITAL ANTENNA DVD/LD OPTICAL S-VIDEO S-VIDEO S-VIDEO S-VIDEO S-VIDEO /B-Y VIDEO...
  • Seite 11 2 Verbinden der Videobuchsen. (Außer Modelle mit Ländercode CEL, CEK) Das folgende Diagramm zeigt den Anschluss eines Fernsehers bzw. eines Satellitentuners und eines DVD/LD-Players mit Komponenten-Videoausgängen (COMPONENT VIDEO (Y, B-Y, R-Y)). Wird ein mit Komponenten-Videoeingangsbuchsen ausgestatteter Fernseher auf die gezeigte Art angeschlossen, erhalten Sie eine bessere Bildqualität.

  • Seite 12: Anschluss Von Cd-/Super Audio Cd-Player Und Md-Deck/Cassettendeck

    1a: Anschließen von Geräten mit digitalen Audioausgängen (Fortsetzung) Anschluss von CD-/Super Audio CD-Player und MD-Deck/ Cassettendeck Zu den erforderlichen Kabeln (A–H) siehe Seite 9. CD/Super Audio CD- MD-Deck/Cassettendeck Player OUTPUT INPUT OUTPUT AUDIO LINE LINE DIGITAL OPTICAL DIGITAL ANTENNA DVD/LD OPTICAL S-VIDEO S-VIDEO...

  • Seite 13: 1B: Anschließen Von Geräten Mit Mehrkanal-Ausgangsbuchsen

    1b: Anschließen von Geräten mit Mehrkanal- Ausgangsbuchsen 1 Verbinden der Audiobuchsen. Wenn Ihr DVD/LD- bzw. CD-/Super Audio CD-Player mit einem Mehrkanal-Decoder ausgestattet ist und die Decodierung mit diesem Decoder erfolgen soll, schließen Sie den Player an die MULTI CH IN-Buchsen des Receivers an. An diesen Buchsen kann auch ein externer Mehrkanal-Decoder angeschlossen werden.
  • Seite 14 1b: Anschließen von Geräten mit Mehrkanal-Ausgangsbuchsen (Fortsetzung) 2 Verbinden der Videobuchsen. (Außer Modelle mit Ländercode CEL, CEK) Das folgende Diagramm zeigt den Anschluss eines mit Komponenten-Videoausgängen (COMPONENT VIDEO (Y, B-Y, R-Y)) ausgestatteten DVD- oder LD-Players. Wenn Sie einen mit Komponenten-Videoeingangsbuchsen ausgestatteten Fernseher anschließen, erhalten Sie eine bessere Bildqualität.

  • Seite 15: 1C: Anschließen Von Geräten, Die Nur Analoge Audiobuchsen Besitzen

    1c: Anschließen von Geräten, die nur analoge Audiobuchsen besitzen Anschluss von Audiogeräten Zu den erforderlichen Kabeln (A–H) siehe Seite 9. MD-Deck/ Cassettendeck INPUT OUTPUT LINE LINE Plattenspieler DIGITAL ANTENNA DVD/LD OPTICAL S-VIDEO S-VIDEO S-VIDEO S-VIDEO S-VIDEO /B-Y VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO...

  • Seite 16: Anschluss Von Videogeräten

    1c: Anschließen von Geräten, die nur analoge Audiobuchsen besitzen (Fortsetzung) Anschluss von Videogeräten Wenn Sie Ihren Fernseher an die MONITOR-Buchsen anschließen, können Sie das am gewählten Eingang angeschlossene Videogerät wiedergeben (siehe Funktionswahl auf Seite 24). Zu den erforderlichen Kabeln (A–H) siehe Seite 9. DIGITAL ANTENNA DVD/LD...

  • Seite 17: 2: Anschließen Der Antennen

    2: Anschließen der Antennen Schließen Sie die mitgelieferte MW-Rahmenantenne und den UKW-Antennendraht an. AM-Rahmenantenne (mitgeliefert) UKW-Antennendraht (mitgeliefert) DIGITAL ANTENNA DVD/LD OPTICAL S-VIDEO S-VIDEO S-VIDEO S-VIDEO S-VIDEO /B-Y VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO TV/SAT OPTICAL /R-Y MONITOR TV/SAT DVD/LD CONTROL AUDIO AUDIO...

  • Seite 18: 3: Anschließen Der Lautsprecher

    3: Anschließen der Lautsprecher An den Receiver kann ein 5,1-Kanal-Lautsprechersystem angeschlossen werden. Für einen mehrkanaligen Kino-Surroundklang benötigen Sie fünf Lautsprecher (zwei Frontlautsprecher, einen Centerlautsprecher, zwei Surroundlautsprecher) sowie einen Subwoofer (5,1-Kanal-System). Beispiel eines 5,1-Kanal-Lautsprechersystems Centerlautsprecher Frontlautsprecher (R) Surroundlautsprecher Frontlautsprecher (L) Aktiv-Subwoofer Surroundlautsprecher Tipp Da das Signal des Aktiv-Subwoofers praktisch nicht geortet werden kann, ist der Aufstellungsplatz beliebig.
  • Seite 19 Die erforderlichen Kabel A Lautsprecherkabel (optional) B Mono-Audiokabel (optional) Schwarz (–) Frontlautsprecher Frontlautsprecher Aktiv-Subwoofer INPUT AUDIO FRONT FRONT SURROUND CENTER /B-Y – WOOFER /R-Y PRE OUT MONITOR TV/SAT DVD/LD COMPONENT VIDEO 4 Ω 8 Ω IMPEDANCE SELECTOR SURROUND AC OUTLET CENTER –...

  • Seite 20: 4: Anschließen Des Netzkabels

    Initialisieren des Receivers 4: Anschließen des Vor der ersten Verwendung müssen Sie den Netzkabels Receiver wie folgt initialisieren. Wenn Sie alle Einstellungen auf die AC OUTLET werksseitigen Ausgangszustände zurücksetzen wollen, können Sie den Receiver später erneut initialisieren. FRONT SURROUND CENTER Drücken Sie ?/1, um den Receiver auszuschalten.

  • Seite 21: 5: Konfigurieren Der Lautsprecher

    x CENTER ( 5: Konfigurieren der (Größe des Centerlautsprechers) Lautsprecher • LARGE Wenn ein großer Lautsprecher mit effektiver Basswiedergabe angeschlossen ist, wählen Sie Stellen Sie wie folgt im SET UP-Menü die Art „LARGE“. „LARGE“ ist die und die Größe der angeschlossenen Normaleinstellung.
  • Seite 22 5: Konfigurieren der Lautsprecher x SUB WOOFER ( (Fortsetzung) (Ein-/Ausschalten des Subwoofers) • YES x SURROUND ( Wenn ein Subwoofer angeschlossen ist, wählen (Größe der Surroundlautsprecher) Sie „YES“. • LARGE • NO Wenn große Lautsprecher mit effektiver Wenn kein Subwoofer angeschlossen ist, Basswiedergabe angeschlossen sind, wählen Sie wählen Sie „NO“.

  • Seite 23: 6: Einstellen Des Pegels Und Der Balance Der Lautsprecher (Test Tone)

    6: Einstellen des Pegels und der Balance der Lautsprecher (TEST TONE) Stellen Sie die Pegel und die Balance der Lautsprecher mit Hilfe des Testtons von Ihrem Hörplatz aus mit der Fernbedienung ein. Tipp Der Receiver verwendet einen Testton mit einer Mittenfrequenz von 800 Hz.

  • Seite 24: Bedienung Von Verstärker/Tuner

    Bedienung von Verstärker/Tuner Mehrkanal-Tonwiedergabe Wahl einer Signalquelle (MULTI CH DIRECT) Wählen Sie durch Drehen von Die an den MULTI CH IN-Buchsen FUNCTION die Funktion (Signalquelle). angeschlossenen Geräte können direkt Die gewählte Funktion wird im Display angewählt werden. Auf diese Weise können Sie angezeigt.

  • Seite 25: Wiedergabe Von Ukw/ Mw-Programmen

    Direktabstimmung Wiedergabe von UKW/ Mit den Nummerntasten der Fernbedienung MW-Programmen können Sie die Frequenz des Senders direkt eingeben. Einzelheiten zur mitgelieferten Achten Sie darauf, dass eine UKW- bzw. MW- Fernbedienung finden Sie in der Anleitung der Antenne am Receiver angeschlossen ist (Seite Fernbedienung.

  • Seite 26: Automatisches Speichern Von Ukw-Sendern (Autobetical)

    Automatisches Speichern Sendervorwahl von UKW-Sendern Mit dem folgenden Verfahren können Sie 30 (AUTOBETICAL) häufig gehörte UKW- oder MW-Sender unter beliebigen Codes manuell abspeichern. Die gespeicherten Sender können Sie später (Nur Modelle mit Ländercode CEL, jederzeit bequem abrufen. CEK) Mit dieser Funktion können Sie automatisch bis Speichern von Sendern zu 30 empfangswürdige UKW- und UKW RDS-Sender in alphabetischer Reihenfolge...

  • Seite 27: Abrufen Eines Gespeicherten Senders

    Abrufen eines gespeicherten Das Radio Data System Senders (RDS) 1 Schalten Sie durch Drehen von FUNCTION auf TUNER. (Nur Modelle mit Ländercode CEL, Der zuletzt empfangene Sender wird CEK) abgerufen. Der Receiver ermöglicht den Empfang von 2 Wählen Sie durch wiederholtes Drücken RDS-Daten (Radio Data System), die von von PRESET TUNING + oder –...

  • Seite 28: Anzeigen Der Rds-Informationen

    Das Radio Data System (RDS) Suchen eines (Fortsetzung) Vorwahlsenders unter Vorgabe der Programmart Anzeigen der RDS-Informationen Nach Vorgabe einer Programmart kann der Drücken Sie DISPLAY, während ein UKW Receiver automatisch im Speicher einen Sender RDS-Sender empfangen wird. suchen, der diese Programmart gerade Bei jedem Drücken dieser Taste werden die ausstrahlt.
  • Seite 29 Die Programmarten Anzeige Programmart LEISURE Programme zur Freizeitaktivitäten Anzeige Programmart wie Gartenbau, Fischen, Kochen NEWS Nachrichten usw. AFFAIRS Tagesthemen und Magazine JAZZ Jazz INFO Informative Programme mit COUNTRY Country-Musik Kaufberatungen, medizinischen NATION M Ländliche Klänge und Volksmusik Beratungen usw. OLDIES Oldies SPORT Sport...

  • Seite 30: Die Anzeigen Im Display

    TUNER Die Anzeigen im Display t Frequenz und Vorwahlnummer Umschalten der Display- Schallfeldname Anzeigen Lautstärkepegel Im Display können der Lautstärkepegel und das gewählte Schallfeld angezeigt werden. TUNER (Wenn ein Sendername eingegeben worden ist, siehe 47) Drücken Sie wiederholt DISPLAY. t Name und Nummer des Vorwahlsenders Welche Informationen angezeigt werden können, hängt von der gewählten Funktion (Signalquelle) ab.

  • Seite 31: Bedeutung Der Anzeigen Im Display

    Bedeutung der Anzeigen im Display DTS MPEG STEREO MONO RDS SLEEP DIGITAL PRO LOGIC MEMORY SP. OFF COAX MULTI CH IN D.RANGE EQ L F E SL S SR 7 MPEG: Leuchtet, wenn MPEG-Signale 1 SW: Leuchtet, wenn der Subwoofer auf zugeleitet werden.
  • Seite 32 Bedeutung der Anzeigen im Display (Fortsetzung) qf Wiedergabekanalanzeigen: Die Buchstaben (L, C, R usw.) zeigen die Wiedergabekanäle an. Einige Buchstaben sind mit Kästen versehen, an denen erkannt werden kann, wie der Receiver (basierend auf der Lautsprechereinstellung) die Kanäle der Signalquelle heruntermischt. L (linker Frontkanal), R (rechter Frontkanal), C (Centerkanal (Mono)), SL (linker Surroundkanal), SR (rechter Surroundkanal),...

  • Seite 33: Wiedergabe Mit Surroundklang

    Wiedergabe mit Surroundklang Verwendung Automatische ausschließlich der Decodierung des Frontlautsprecher Audioeingangssignals (2CH STEREO) (AUTO DECODING) Im folgenden Modus steuert der Receiver nur Im AUTO DECODING-Modus erkennt der die L/R-Frontlautsprecher an. Bei einer Receiver selbsttätig das Format des normalen 2-Kanal-Stereoquelle werden die zugeleiteten Signals (Dolby Digital, DTS, Schallfeld-Aufbereitungskreise übergangen, ein normales 2-Kanal-Stereosignal usw.) und führt...

  • Seite 34: Wahl Eines Schallfeldes

    Schallfelder mit DCS-Technologie besitzen die Reproduziert die Klangcharakteristik des „Kim Markierung D C S .. Novak Theater“-Filmstudios der Sony Pictures DCS ist eine von Sony entwickelte Surround- Entertainment. Dieser Modus ist ideal für Technologie für Heimkinoanlagen. Dabei Science-Fiction- und Action-Filme mit vielen kommt ein DSP (Digital Signal Processor) zur Klangeffekten.
  • Seite 35 Wahl anderer Schallfelder Der CINEMA STUDIO EX-Modus CINEMA STUDIO EX besitzt die folgenden Drücken Sie wiederholt MODE +/–, um das drei Elemente: gewünschte Schallfeld zu wählen. • Virtual Multi Dimension Das gewählte Schallfeld wird im Display Erzeugt aus einem einzigen tatsächlich angezeigt.

  • Seite 36: Dolby Pro Logic Ii-Wiedergabe

    Dolby Pro Logic II- Wiedergabe (2CH MODE) 2-Kanal-Tonquellen können auf verschiedene Arten decodiert werden: Dolby Pro Logic II liefert mit einer 2-Kanal- Tonquelle fünf Kanäle, und Dolby Pro Logic vier Kanäle. Wählen Sie durch wiederholtes Drücken von NORMAL SURR (;PLII) den gewünschten 2-Kanal-Decodiermodus.

  • Seite 37: Zusätzliche Einstellungen

    Zusätzliche Einstellungen Individuelles Einstellen Umschalten des der Schallfelder Audioeingangsmodus von Im SURROUND- und LEVEL-Menü können Digitalgeräten Sie die Schallfelder an die Gegebenheiten Ihres Hörraums anpassen. (INPUT MODE) Hinweis zu den angezeigten Bei Funktionen mit digitalen Parametern Audioeingangsbuchsen können Sie den Die in den einzelnen Menüs einstellbaren Audioeingangsmodus umschalten.

  • Seite 38: Einstellungen Im Level-Menü

    Individuelles Einstellen der x S.W. XXX.X dB (Pegel des Subwoofers) Schallfelder (Fortsetzung) Anfangseinstellung: 0 dB Werte zwischen –20 dB und +10 dB können in Zusatzeinstellungen im SURROUND- 0,5-dB-Schritten eingestellt werden. Menü x S.W. XXX dB ( Setzen Sie „MENU“ im CUSTOMIZE-Menü MULTI CH IN (Die MULTI CH IN-Anzeige leuchtet auf) auf „MENU EXP.“, damit auch die...

  • Seite 39: Einstellen Des Equalizers

    Abrufen einer gespeicherten Einstellen des Equalizers Equalizerkurve Drücken Sie EQUALIZER. Bei jedem Drücken Im EQ-Menü können Sie den Klang der wird der Equalizer abwechselnd ein- und Frontlautsprecher (Bass- und Höhenpegel) ausgeschaltet. Bei eingeschaltetem Equalizer einstellen. leuchtet die EQ-Anzeige. Höhen Bässe Zusatzeinstellungen im EQ-Menü...

  • Seite 40: Weitere Einstellungen

    Die Funktion des Receivers wird automatisch CUSTOMIZE-Menü mit diesem Parameter den 2- umgeschaltet, wenn ein über CONTROL A1-Kabel Kanal-Decodiermodus einstellen (Seite 36). (Seite 49) angeschlossenes Sony-Gerät mit der Wiedergabe beginnt. Im Cinema Studio EX-Modus ist der Parameter jedoch stets auf „PRO LOGIC“ gesetzt und die •...

  • Seite 41: Zusätzliche Set Up- Menüparameter

    Die Anfangseinstellungen sind unterstrichen. Receiver nur dann gesteuert werden, wenn der AV1-Modus gewählt ist. Wenn Sie den Receiver im Liste aller SET UP-Menüparameter AV2-Modus steuern wollen, empfehlen wir den Kauf einer optionalen Sony Fernbedienung. (FRONT) x COAX (CENTER) (Koaxial-Zuteilung) (SURROUND)
  • Seite 42 Weitere Einstellungen (Fortsetzung) x SURROUND XX.X meter ( (Abstand der Surroundlautsprecher) Anfangseinstellung: 5.0 m (16 ft.) Zum Einstellen des Abstandes zwischen Hörplatz und x FRONT XX.X meter ( Surroundlautsprecher. Werte zwischen „gleicher (Abstand der Frontlautsprecher) Abstand wie Frontlautsprecher“ (A) und „maximal Anfangseinstellung: 5.0 m (16 ft.) 4,5 m (15 Fuß) dichter am Hörplatz“...
  • Seite 43 x DISTANCE (Entfernungseinheit) Tipp Die Einheit für die Entfernungsangaben kann „SURROUND PL.“ (Surroundlautsprecher-Position) geändert werden. ist speziell für die Cinema Studio EX-Schallfelder bestimmt. • feet (Ausgangszustand bei Modellen mit Ländercode U, CA) Bei den anderen Schallfeldern ist die Der Abstand wird in Fuß angezeigt. Die “ft.” Lautsprecherposition relativ unkritisch.

  • Seite 44: Zusätzliche Surround- Menüparameter

    Weitere Einstellungen (Fortsetzung) x L.F.E. > XXX Hz (LFE-Höhenfilter) Anfangseinstellung: STD (120 Hz) Mit diesem Parameter kann die Höhenfilter- x SURROUND HGT. ( Grenzfrequenz des LFE-Kanals eingestellt werden. (Höhe der Surroundlautsprecher)* Im Normalfall sollte „STD (120 Hz)“ gewählt Zur Festlegung der Höhe der Surroundlautsprecher. werden.

  • Seite 45: Zusätzliche Level- Menüparameter

    x DIMEN. X x SCR. (Schirmtiefe) (Einstellen der Dimension) Mit diesem Parameter können Sie die Frontkanäle Anfangseinstellung: 3 virtuell in den Bildschirm verschieben, so dass das Klanggeschehen genau wie im Kino aus der Dieser Parameter ermöglicht eine Feineinstellung der Leinwand zu kommen scheint. Dolby Pro Logic II Music-Decodierung (PLII MUSIC).

  • Seite 46: Zusätzliche Eq- Menüparameter (Nur Frontlautsprecher)

    Weitere Einstellungen (Fortsetzung) Zusätzliche EQ- Menüparameter (nur Frontlautsprecher) x L.F.E. XXX.X dB (Low Frequency Effect-Mischpegel) Wenn „MENU“ auf „MENU EXP.“ gesetzt ist, Anfangseinstellung: 0 dB werden alle in der folgenden Tabelle Mit diesem Parameter kann der Pegel des zum aufgeführten Parameter angezeigt. Subwoofer geleiteten LFE-Kanals (Low Frequency Effect) abgesenkt werden, wobei der Pegel des Bass- Einzelheiten zu den Einstellungen im EQ-...

  • Seite 47: Sonstige Funktionen

    Sonstige Funktionen Hinweis (nur Modelle mit Ländercode CEL, CEK) Benennen von Bei Empfang eines RDS-Senders erscheint nicht der von Ihnen eingegebene, sondern der Program Vorwahlsendern und Service-Name (PS). (Der Program Service-Name (PS) kann nicht geändert werden. Der Program Funktionen Service-Name (PS) überschreibt den von Ihnen eingegebenen Namen.) Vorwahlsendern und Funktionen kann ein Name aus bis zu 8 Zeichen zugeteilt werden.

  • Seite 48: Aufnahme

    Aufnehmen auf eine Aufnahme Videocassette Achten Sie darauf, dass die Geräte richtig Das Signal eines am Receiver angeschlossenen angeschlossen sind, bevor Sie den folgenden Videorecorders, Fernsehers oder LD-Players Vorgang ausführen. kann aufgenommen werden. Beim Schneiden eines Videobandes können Sie eine Aufnehmen auf eine Nachvertonung mit einer beliebigen Audioquelle vornehmen.

  • Seite 49: Control A1 -Steuersystem

    Funktionen können in die Anlage integriert werden. Eine Nutzung der neuen Funktionen mit Das CONTROL A1 -Steuersystem erleichtert alten Geräten ist jedoch nicht in allen Fällen die Bedienung einer aus mehreren Sony- gewährleistet. Einzelgeräten bestehenden Anlage. Die • Verwenden Sie die 2-Wege-Fernsteuerung nicht, CONTROL A1 -Kabel übertragen...

  • Seite 50: Command Mode

    Sie ihn auf „CD 1“, und schliessssen Der Sony 300-CD-Wechsler und andere neuere Sie den Wechsler an die CD-Buchse des Sony Geräte arbeiten mit CONTROL A1 , einer Receivers an. Update-Version von CONTROL A1. Zwischen Handelt es sich jedoch um einen Sony CD- Geräten mit CONTROL A1-Buchse und Geräten...
  • Seite 51 Geräte ebenfalls einzuschalten. x Automatische CD-Player CONTROL A1 Funktionsumschaltung Wenn ein CONTROL A1 -kompatibles Sony- Gerät über ein Mono-Kabel mit Ministeckern angeschlossen ist, schaltet der Receiver (bzw. MD-Deck Verstärker) beim Starten der Wiedergabe automatisch auf den richtigen Eingang um.
  • Seite 52 CONTROL A1 -Steuersystem (Fortsetzung) x Synchronaufnahme Zuspiel- und Aufnahmegerät können synchron gesteuert werden. 1 Wählen Sie am Verstärker (bzw. Receiver) die Eingangsquelle. 2 Schalten Sie das Zuspielgerät auf Pause (so dass die beiden Anzeigen N und X leuchten). 3 Schalten Sie das Aufnahmegerät auf Aufnahme-Pause.

  • Seite 53: Verwendung Der Fernbedienung Rm-U305C

    Verwendung der Fernbedienung RM-U305C Außer Modelle mit Ländercode U, CA Funktion der Die Geräte Ihrer Anlage können mit der Fernbedienungstasten Fernbedienung RM-U305C gesteuert werden. Vor Gebrauch der SLEEP Fernbedienung SYSTEM STANDBY FUNCTION VIDEO 1 VIDEO 2 VIDEO 3 DVD/LD VIDEO TV/SAT PHONO MD/TAPE...
  • Seite 54 Wenn Sie beispielsweise die MD/TAPE-Funktion wählen DAT-Deck wollen, drücken Sie FN SHIFT und CD/SACD. Fernseher/ Zur Kanalwahl. ** Ein Sony Cassettendeck kann nicht gesteuert werden. Wenn Sie ein Sony Cassettendeck steuern Videorecorder/ wollen, führen Sie den Vorgang von “Ändern der Satellitentuner werksseitigen Belegung der Funktionstasten”...
  • Seite 55 Fernbedie- Zur Steuerung Funktion Fernbedie- Zur Steuerung Funktion nungstaste von nungstaste von ENTER Fernseher/ Dient zur Bestätigung Videorecorder/ Zum Anhalten der Videorecorder/ des mit den CD-Player/ Wiedergabe oder Satellitentuner/ Nummerntasten VCD-Player/ Aufnahme. (Außerdem LD-Player/ gewählten Kanals, der LD-Player/ auch zum Starten der MD-Deck/ gewählten Disc, des DVD-Player/...

  • Seite 56: Ändern Der Werksseitigen Belegung Der Funktionstasten

    Zur Wahl des Cassettendeck A Eingabesignals: Fernseh- Cassettendeck B oder Videosignal. LD-Player ** Nur bei Sony Fernsehern mit Bild-in-Bild-Funktion. Videorecorder (Steuermodus VTR 1*) 7 Videorecorder (Steuermodus VTR 2*) 8 Hinweise Videorecorder (Steuermodus VTR 3*) 9 • Bei Drücken einer Funktionstaste (VIDEO 1,...

  • Seite 57: Zusatzinformation

    Reinigen Sie das Gehäuse, das Bedienungspult und die Bedienungselemente mit einem weichen, leicht mit mildem Haushaltsreiniger angefeuchteten Tuch. Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin dürfen nicht verwendet werden. Bei weiterführenden Fragen wenden Sie sich bitte an den nächsten Sony Händler.
  • Seite 58 Störungsüberprüfungen Kein Ton oder sehr geringer Pegel von den (Fortsetzung) Surroundlautsprechern. • Darauf achten, dass die Schallfeldfunktion Kein Ton oder zu geringe Lautstärke. eingeschaltet ist (MODE +/– drücken). • Überprüfen, ob die Lautsprecher und Geräte • Einen CINEMA STUDIO EX-Modus wählen richtig angeschlossen sind.
  • Seite 59 • Überprüfen, ob die Antennen richtig richtige Funktion gewählt ist. angeschlossen sind. Die Antennen ausrichten und • Es wird ein nicht von Sony hergestelltes Gerät gegebenenfalls eine Außenantenne anschließen. gesteuert. Geräte anderer Hersteller können • Der Sender wird zu schwach empfangen (bei möglicherweise nicht einwandfrei ferngesteuert...

  • Seite 60: Technische Daten

    1) Abhängig von der Schallfeldeinstellung und der Technische Daten Signalquelle erhält man möglicherweise kein Ausgangssignal. 2) Messbedingungen: Verstärker Ländercode Betriebsspannung Ausgangsleistung SP, CEL, CEK 230 V Wechselspannung, Modelle mit Ländercode U, CA 50 Hz Nennausgangsleistung im Stereomodus An 8 Ohm, bei 20 Hz – 20 kHz, 0,09% Klirrgrad: 110 V Wechselspannung, 100 W + 100 W 60 Hz...
  • Seite 61 Ausgänge MW-Tuner Spannung: 150 mV MD/TAPE (REC Empfangsbereich Impedanz: 10 kOhm OUT), VIDEO 1, 2 Modelle mit Ländercode U, CA (AUDIO OUT) Bei 10-kHz-Abstimmraster: 530 – 1.710 kHz Spannung: 2 V FRONT L/R, Bei 9-kHz-Abstimmraster: 531 – 1.710 kHz Impedanz: 1 kOhm CENTER, Modelle mit Ländercode CN, SP, CEL, CEK, SURROUND L/R,...

  • Seite 62: Allgemeines

    Technische Daten (Fortsetzung) Allgemeines Stromversorgung Ländercode Stromversorgung U, CA 120 V Wechselspannung, 60 Hz CEL, CEK 230 V Wechselspannung, 50/60 Hz CN, SP, KR 220 – 230 V Wechselspannung, 50/60 Hz 110 V Wechselspannung, 60 Hz Leistungsaufnahme Ländercode Leistungsaufnahme 280 W 330 VA CEL, CEK 290 W...

  • Seite 63: Stichwortverzeichnis

    I, J, K Stichwortverzeichnis Initialisieren des Receivers 20 Testton 23 Aufnehmen Lautsprecher Übernahmefrequenz 40 auf eine Audiocassette oder Anschluss 19 Überspielen, siehe Aufnehmen Minidisc 48 Aufstellung 18 auf eine Videocassette 48 Einstellen des Pegels und Abstimmung der Balance 23 Vorwahlsender, siehe Automatischer Impedanz 18 Sendervorwahl...
