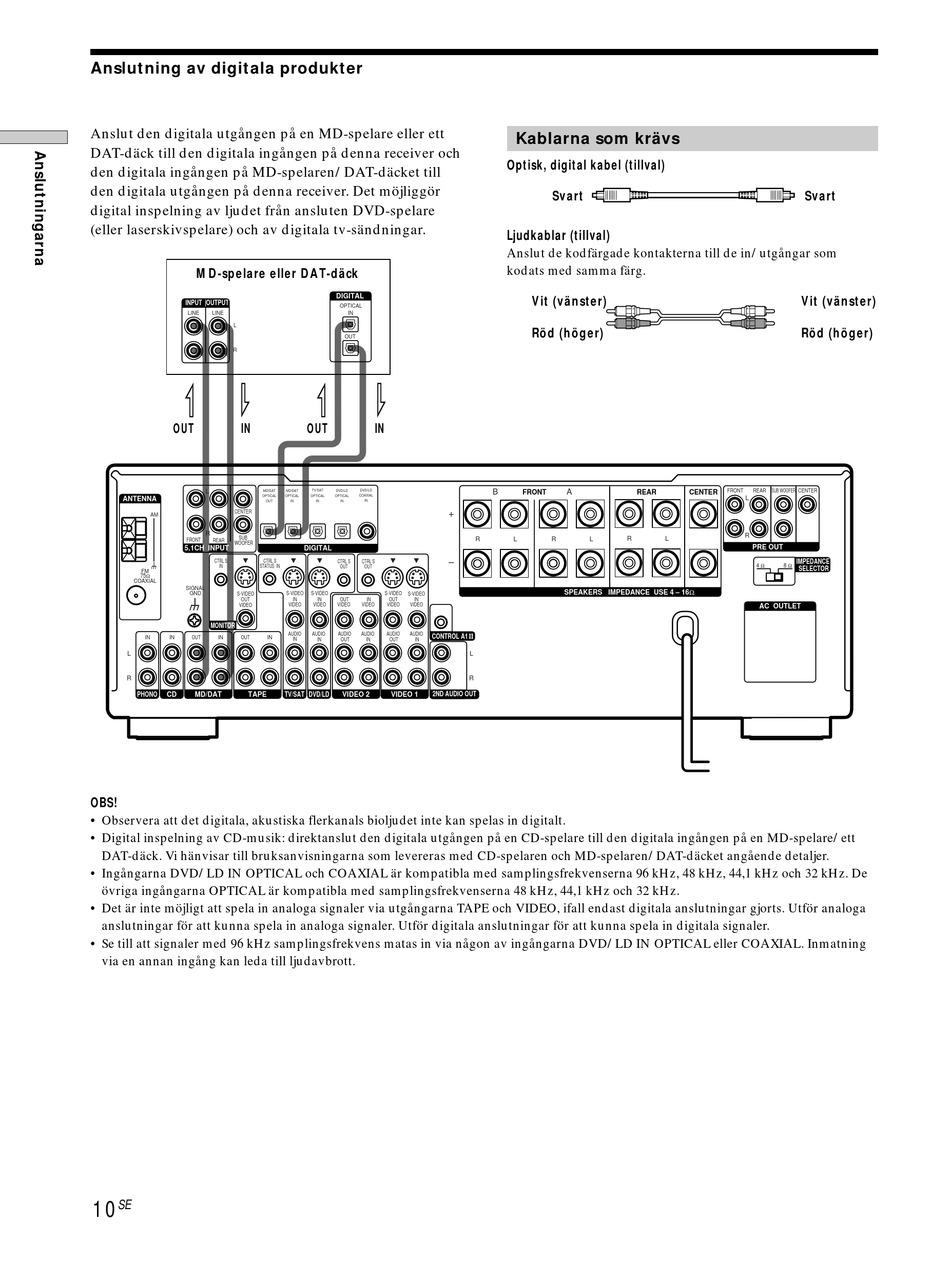

Anslutning av digitala produkter
Anslut den digitala utgången på en MD-spelare eller ett
DAT-däck till den digitala ingången på denna receiver och
den digitala ingången på MD-spelaren/DAT-däcket till
den digitala utgången på denna receiver. Det möjliggör
digital inspelning av ljudet från ansluten DVD-spelare
(eller laserskivspelare) och av digitala tv-sändningar.
MD-spelare eller DAT-däck
INPUT OUTPUT
LINE
LINE
L
R
OUT
IN
L
MD/DAT
OPTICAL
ANTENNA
OUT
CENTER
AM
R
SUB
FRONT
REAR
WOOFER
5.1CH INPUT
CTRL S
CTRL S
U
IN
STATUS IN
FM
75Ω
COAXIAL
SIGNAL
GND
S-VIDEO
OUT
U
VIDEO
MONITOR
IN
IN
OUT
IN
OUT
IN
L
R
PHONO
CD
MD/DAT
TAPE
OBS!
• Observera att det digitala, akustiska flerkanals bioljudet inte kan spelas in digitalt.
• Digital inspelning av CD-musik: direktanslut den digitala utgången på en CD-spelare till den digitala ingången på en MD-spelare/ett
DAT-däck. Vi hänvisar till bruksanvisningarna som levereras med CD-spelaren och MD-spelaren/DAT-däcket angående detaljer.
• Ingångarna DVD/LD IN OPTICAL och COAXIAL är kompatibla med samplingsfrekvenserna 96 kHz, 48 kHz, 44,1 kHz och 32 kHz. De
övriga ingångarna OPTICAL är kompatibla med samplingsfrekvenserna 48 kHz, 44,1 kHz och 32 kHz.
• Det är inte möjligt att spela in analoga signaler via utgångarna TAPE och VIDEO, ifall endast digitala anslutningar gjorts. Utför analoga
anslutningar för att kunna spela in analoga signaler. Utför digitala anslutningar för att kunna spela in digitala signaler.
• Se till att signaler med 96 kHz samplingsfrekvens matas in via någon av ingångarna DVD/LD IN OPTICAL eller COAXIAL. Inmatning
via en annan ingång kan leda till ljudavbrott.
10
SE
DIGITAL
OPTICAL
IN
OUT
OUT
IN
MD/DAT
TV/SAT
DVD/LD
DVD/LD
OPTICAL
OPTICAL
COAXIAL
OPTICAL
IN
IN
IN
IN
+
DIGITAL
–
CTRL S
CTRL S
OUT
OUT
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
IN
IN
OUT
IN
OUT
IN
VIDEO
VIDEO
VIDEO
VIDEO
VIDEO
VIDEO
AUDIO
AUDIO
AUDIO
AUDIO
AUDIO
AUDIO
CONTROL A1
IN
IN
OUT
IN
OUT
IN
TV/SAT
DVD/LD
VIDEO 2
VIDEO 1
2ND AUDIO OUT
Kablarna som krävs
Optisk, digital kabel (tillval)
Svart
Ljudkablar (tillval)
Anslut de kodfärgade kontakterna till de in/utgångar som
kodats med samma färg.
Vit (vänster)
Röd (höger)
B
A
FRONT
REAR
R
L
R
L
R
SPEAKERS IMPEDANCE USE 4 – 16Ω
L
R
Svart
Vit (vänster)
Röd (höger)
FRONT
REAR
SUB WOOFER CENTER
CENTER
L
R
L
PRE OUT
IMPEDANCE
4 Ω
8 Ω
SELECTOR
AC OUTLET
