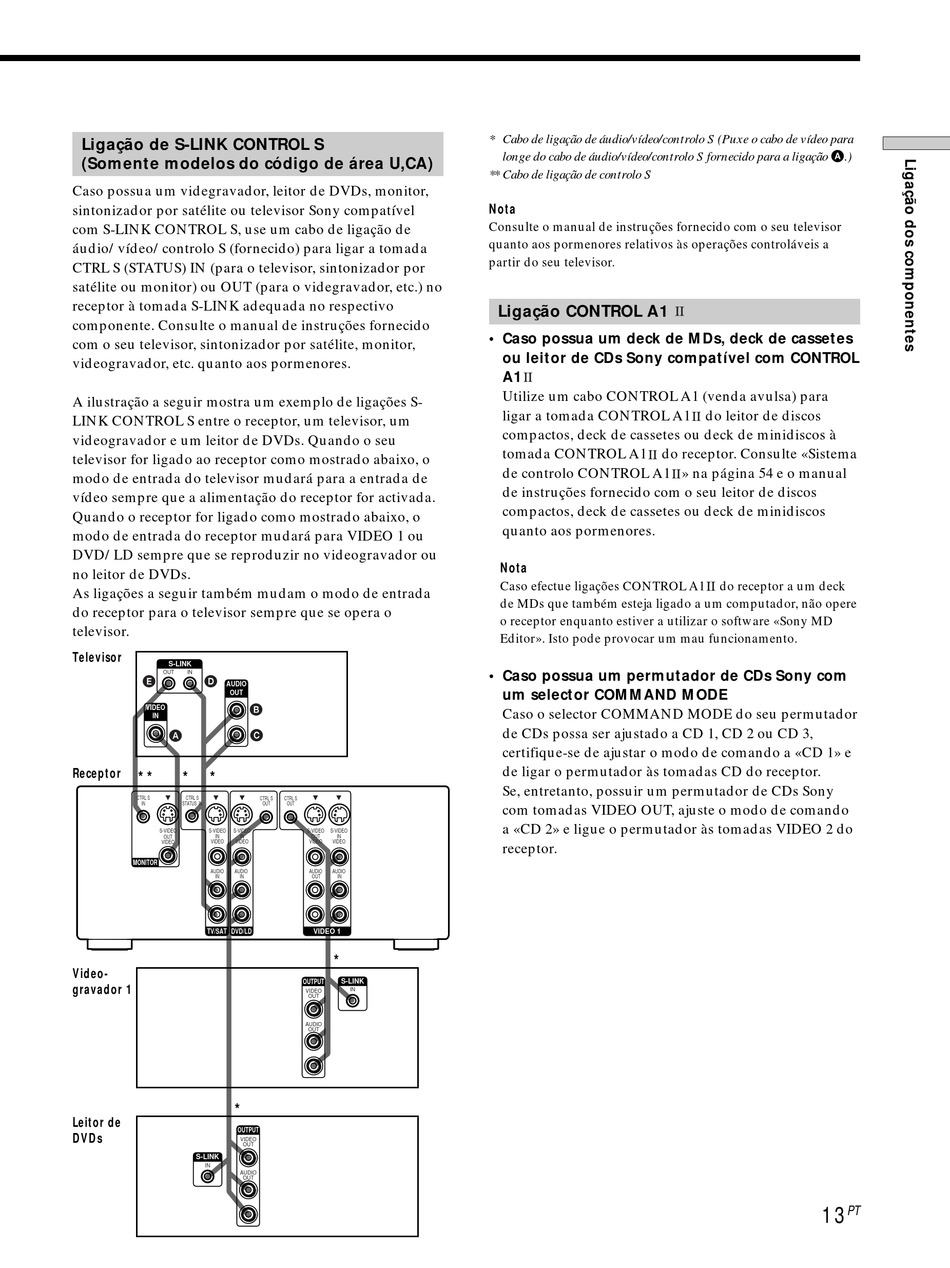

Ligação de S-LINK CONTROL S
(Somente modelos do código de área U,CA)
Caso possua um videgravador, leitor de DVDs, monitor,
sintonizador por satélite ou televisor Sony compatível
com S-LINK CONTROL S, use um cabo de ligação de
áudio/vídeo/controlo S (fornecido) para ligar a tomada
CTRL S (STATUS) IN (para o televisor, sintonizador por
satélite ou monitor) ou OUT (para o videgravador, etc.) no
receptor à tomada S-LINK adequada no respectivo
componente. Consulte o manual de instruções fornecido
com o seu televisor, sintonizador por satélite, monitor,
videogravador, etc. quanto aos pormenores.
A ilustração a seguir mostra um exemplo de ligações S-
LINK CONTROL S entre o receptor, um televisor, um
videogravador e um leitor de DVDs. Quando o seu
televisor for ligado ao receptor como mostrado abaixo, o
modo de entrada do televisor mudará para a entrada de
vídeo sempre que a alimentação do receptor for activada.
Quando o receptor for ligado como mostrado abaixo, o
modo de entrada do receptor mudará para VIDEO 1 ou
DVD/LD sempre que se reproduzir no videogravador ou
no leitor de DVDs.
As ligações a seguir também mudam o modo de entrada
do receptor para o televisor sempre que se opera o
televisor.
Televisor
S-LINK
OUT IN
E D
AUDIO
OUT
B
VIDEO
IN
A C
Receptor
** * *
CTRL S CTRL S
IN STATUS IN
S-VIDEO S-VIDEO
S-VIDEO
OUT IN IN
VIDEO VIDEO
VIDEO
MONITOR
AUDIO AUDIO
IN IN
TV/SAT DVD/LD
Video-
gravador 1
*
Leitor de
OUTPUT
DVDs
VIDEO
OUT
S-LINK
IN
AUDIO
OUT
CTRL S CTRL S
OUT OUT
S-VIDEO S-VIDEO
OUT IN
VIDEO VIDEO
AUDIO AUDIO
OUT IN
VIDEO 1
*
OUTPUT S-LINK
IN
VIDEO
OUT
AUDIO
OUT
* Cabo de ligação de áudio/vídeo/controlo S (Puxe o cabo de vídeo para
longe do cabo de áudio/vídeo/controlo S fornecido para a ligação A.)
** Cabo de ligação de controlo S
Nota
Consulte o manual de instruções fornecido com o seu televisor
quanto aos pormenores relativos às operações controláveis a
partir do seu televisor.
Ligação CONTROL A1
• Caso possua um deck de MDs, deck de cassetes
ou leitor de CDs Sony compatível com CONTROL
A1
Utilize um cabo CONTROL A1 (venda avulsa) para
ligar a tomada CONTROL A1 do leitor de discos
compactos, deck de cassetes ou deck de minidiscos à
tomada CONTROL A1 do receptor. Consulte «Sistema
de controlo CONTROL A1 » na página 54 e o manual
de instruções fornecido com o seu leitor de discos
compactos, deck de cassetes ou deck de minidiscos
quanto aos pormenores.
Nota
Caso efectue ligações CONTROL A1
de MDs que também esteja ligado a um computador, não opere
o receptor enquanto estiver a utilizar o software «Sony MD
Editor». Isto pode provocar um mau funcionamento.
• Caso possua um permutador de CDs Sony com
um selector COMMAND MODE
Caso o selector COMMAND MODE do seu permutador
de CDs possa ser ajustado a CD 1, CD 2 ou CD 3,
certifique-se de ajustar o modo de comando a «CD 1» e
de ligar o permutador às tomadas CD do receptor.
Se, entretanto, possuir um permutador de CDs Sony
com tomadas VIDEO OUT, ajuste o modo de comando
a «CD 2» e ligue o permutador às tomadas VIDEO 2 do
receptor.
do receptor a um deck
13 PT
