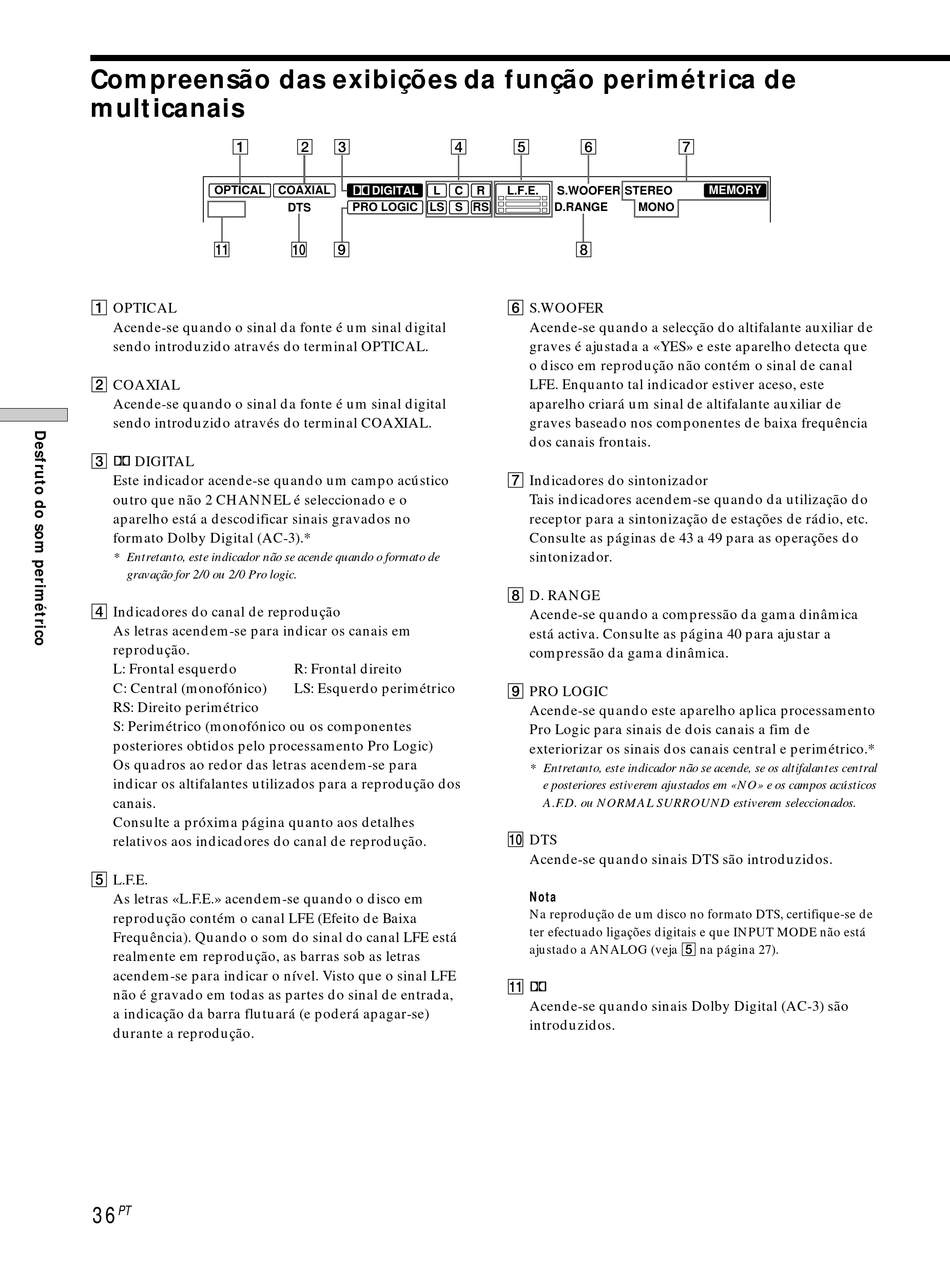

Compreensão Das Exibições Da Função Perimétrica De Multicanais - Sony Str-Db940 Bedienungsanleitung

Compreensão das exibições da função perimétrica de
multicanais
1
OPTICAL
MPEGDTSDUAL
qa
1 OPTICAL
Acende-se quando o sinal da fonte é um sinal digital
sendo introduzido através do terminal OPTICAL.
2 COAXIAL
Acende-se quando o sinal da fonte é um sinal digital
sendo introduzido através do terminal COAXIAL.
3 ; DIGITAL
Este indicador acende-se quando um campo acústico
outro que não 2 CHANNEL é seleccionado e o
aparelho está a descodificar sinais gravados no
formato Dolby Digital (AC-3).*
* Entretanto, este indicador não se acende quando o formato de
gravação for 2/0 ou 2/0 Pro logic.
4 Indicadores do canal de reprodução
As letras acendem-se para indicar os canais em
reprodução.
L: Frontal esquerdo
C: Central (monofónico)
RS: Direito perimétrico
S: Perimétrico (monofónico ou os componentes
posteriores obtidos pelo processamento Pro Logic)
Os quadros ao redor das letras acendem-se para
indicar os altifalantes utilizados para a reprodução dos
canais.
Consulte a próxima página quanto aos detalhes
relativos aos indicadores do canal de reprodução.
5 L.F.E.
As letras «L.F.E.» acendem-se quando o disco em
reprodução contém o canal LFE (Efeito de Baixa
Frequência). Quando o som do sinal do canal LFE está
realmente em reprodução, as barras sob as letras
acendem-se para indicar o nível. Visto que o sinal LFE
não é gravado em todas as partes do sinal de entrada,
a indicação da barra flutuará (e poderá apagar-se)
durante a reprodução.
36 PT
2 3 4
a
COAXIAL
DIGITAL L C
PRO LOGIC LS S
0 9
R: Frontal direito
LS: Esquerdo perimétrico
5 6
R L.F.E. S.WOOFER STEREO
RS D.RANGE EQ MONO
8
6 S.WOOFER
Acende-se quando a selecção do altifalante auxiliar de
graves é ajustada a «YES» e este aparelho detecta que
o disco em reprodução não contém o sinal de canal
LFE. Enquanto tal indicador estiver aceso, este
aparelho criará um sinal de altifalante auxiliar de
graves baseado nos componentes de baixa frequência
dos canais frontais.
7 Indicadores do sintonizador
Tais indicadores acendem-se quando da utilização do
receptor para a sintonização de estações de rádio, etc.
Consulte as páginas de 43 a 49 para as operações do
sintonizador.
8 D. RANGE
Acende-se quando a compressão da gama dinâmica
está activa. Consulte as página 40 para ajustar a
compressão da gama dinâmica.
9 PRO LOGIC
Acende-se quando este aparelho aplica processamento
Pro Logic para sinais de dois canais a fim de
exteriorizar os sinais dos canais central e perimétrico.*
* Entretanto, este indicador não se acende, se os altifalantes central
e posteriores estiverem ajustados em «NO» e os campos acústicos
A.F.D. ou NORMAL SURROUND estiverem seleccionados.
0 DTS
Acende-se quando sinais DTS são introduzidos.
Nota
Na reprodução de um disco no formato DTS, certifique-se de
ter efectuado ligações digitais e que INPUT MODE não está
ajustado a ANALOG (veja 5 na página 27).
qa ;
Acende-se quando sinais Dolby Digital (AC-3) são
introduzidos.
7
MEMORY
RDS
TA NEWS INFO
