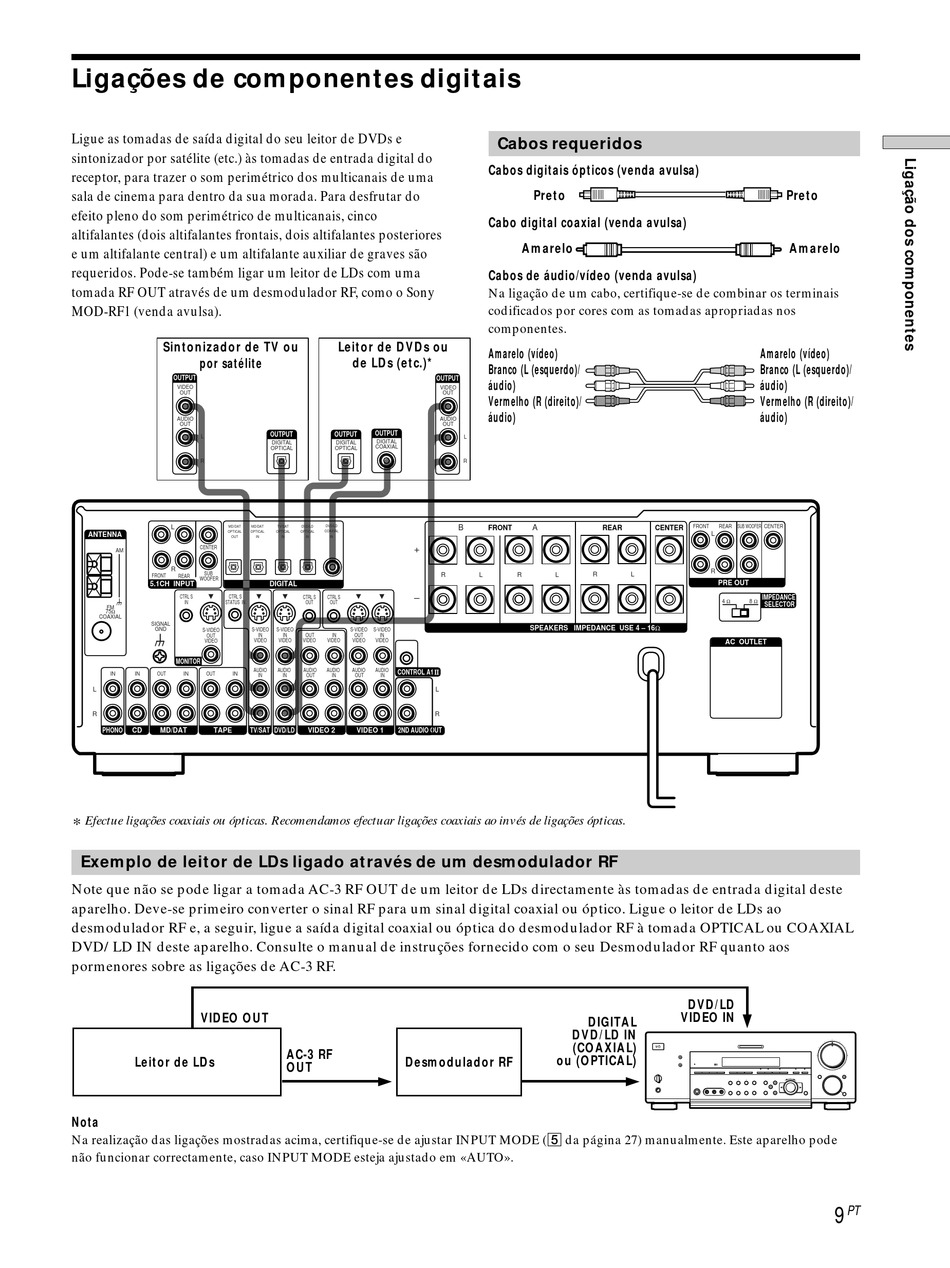

Ligações de componentes digitais
Ligue as tomadas de saída digital do seu leitor de DVDs e
sintonizador por satélite (etc.) às tomadas de entrada digital do
receptor, para trazer o som perimétrico dos multicanais de uma
sala de cinema para dentro da sua morada. Para desfrutar do
efeito pleno do som perimétrico de multicanais, cinco
altifalantes (dois altifalantes frontais, dois altifalantes posteriores
e um altifalante central) e um altifalante auxiliar de graves são
requeridos. Pode-se também ligar um leitor de LDs com uma
tomada RF OUT através de um desmodulador RF, como o Sony
MOD-RF1 (venda avulsa).
Sintonizador de TV ou
por satélite
OUTPUT
VIDEO
OUT
AUDIO
OUT
L
R
L MD/DAT
OPTICAL OPTICAL
ANTENNA
OUT
CENTER
AM
R
SUB
FRONT REAR
WOOFER
5.1CH INPUT
CTRL S CTRL S
U
IN STATUS IN
FM
75Ω
COAXIAL
SIGNAL
GND
S-VIDEO
OUT
U
VIDEO
MONITOR
IN IN OUT IN OUT IN
L
R
PHONO CD MD/DAT TAPE TV/SAT
Efectue ligações coaxiais ou ópticas. Recomendamos efectuar ligações coaxiais ao invés de ligações ópticas.
*
Exemplo de leitor de LDs ligado através de um desmodulador RF
Note que não se pode ligar a tomada AC-3 RF OUT de um leitor de LDs directamente às tomadas de entrada digital deste
aparelho. Deve-se primeiro converter o sinal RF para um sinal digital coaxial ou óptico. Ligue o leitor de LDs ao
desmodulador RF e, a seguir, ligue a saída digital coaxial ou óptica do desmodulador RF à tomada OPTICAL ou COAXIAL
DVD/LD IN deste aparelho. Consulte o manual de instruções fornecido com o seu Desmodulador RF quanto aos
pormenores sobre as ligações de AC-3 RF.
VIDEO OUT
Leitor de LDs
Nota
Na realização das ligações mostradas acima, certifique-se de ajustar INPUT MODE (5 da página 27) manualmente. Este aparelho pode
não funcionar correctamente, caso INPUT MODE esteja ajustado em «AUTO».
Leitor de DVDs ou
de LDs (etc.)*
OUTPUT
OUTPUT OUTPUT
DIGITAL
DIGITAL DIGITAL
COAXIAL
OPTICAL OPTICAL
DVD/LD
MD/DAT TV/SAT DVD/LD
OPTICAL OPTICAL COAXIAL
IN IN IN IN
+
DIGITAL
–
CTRL S CTRL S
OUT OUT
S-VIDEO S-VIDEO S-VIDEO S-VIDEO
IN IN OUT IN OUT
IN
VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO
AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO
CONTROL A1
IN IN OUT IN OUT IN
2ND AUDIO OUT
DVD/LD VIDEO 2 VIDEO 1
AC-3 RF
Desmodulador RF
OUT
Cabos requeridos
Cabos digitais ópticos (venda avulsa)
Preto
Cabo digital coaxial (venda avulsa)
Amarelo
Cabos de áudio/vídeo (venda avulsa)
Na ligação de um cabo, certifique-se de combinar os terminais
codificados por cores com as tomadas apropriadas nos
componentes.
Amarelo (vídeo)
Branco (L (esquerdo)/
OUTPUT
áudio)
VIDEO
OUT
Vermelho (R (direito)/
áudio)
AUDIO
OUT
L
R
B FRONT A REAR
R L R L R
SPEAKERS IMPEDANCE USE 4 – 16Ω
L
R
DIGITAL
DIGITAL
DVD/LD IN
DVD/LD IN
(COAXIAL)
(COAXIAL)
ou (OPTICAL)
(OPTICAL)
Preto
Amarelo
Amarelo (vídeo)
Branco (L (esquerdo)/
áudio)
Vermelho (R (direito)/
áudio)
FRONT REAR SUB WOOFER CENTER
CENTER
L
R
L
PRE OUT
IMPEDANCE
4 Ω 8 Ω
SELECTOR
AC OUTLET
DVD/LD
VIDEO IN
?/1
– + – +
– +
– +
9 PT
