11.3 Installation der Messelektrode in eine NPED4 - Durchflussarmatur
• die nped4 - durchflussarmatur wird zusammen mit einem vorgeschaltetem nFil - schutzfilter im bypass zum Filter
installiert. der anschluss erfolgt mit Hilfe eines 6x8 mm pe-schlauches.
• um sicherzustellen das genügend Wasser durch die durchflussarmatur fließt, sollte der Vorlauf zwischen Filterpumpe
und Filter installiert werden, da der Filter einen genügend großen druckverlust erzeugt.
• die bypassleitung sollte mit 2 kugelhähnen absperrbar sein, damit die messelektrode zur reinigung und kalibrierung
leicht ausgebaut werden kann, ohne den Filterkreislauf unterbrechen zu müssen.

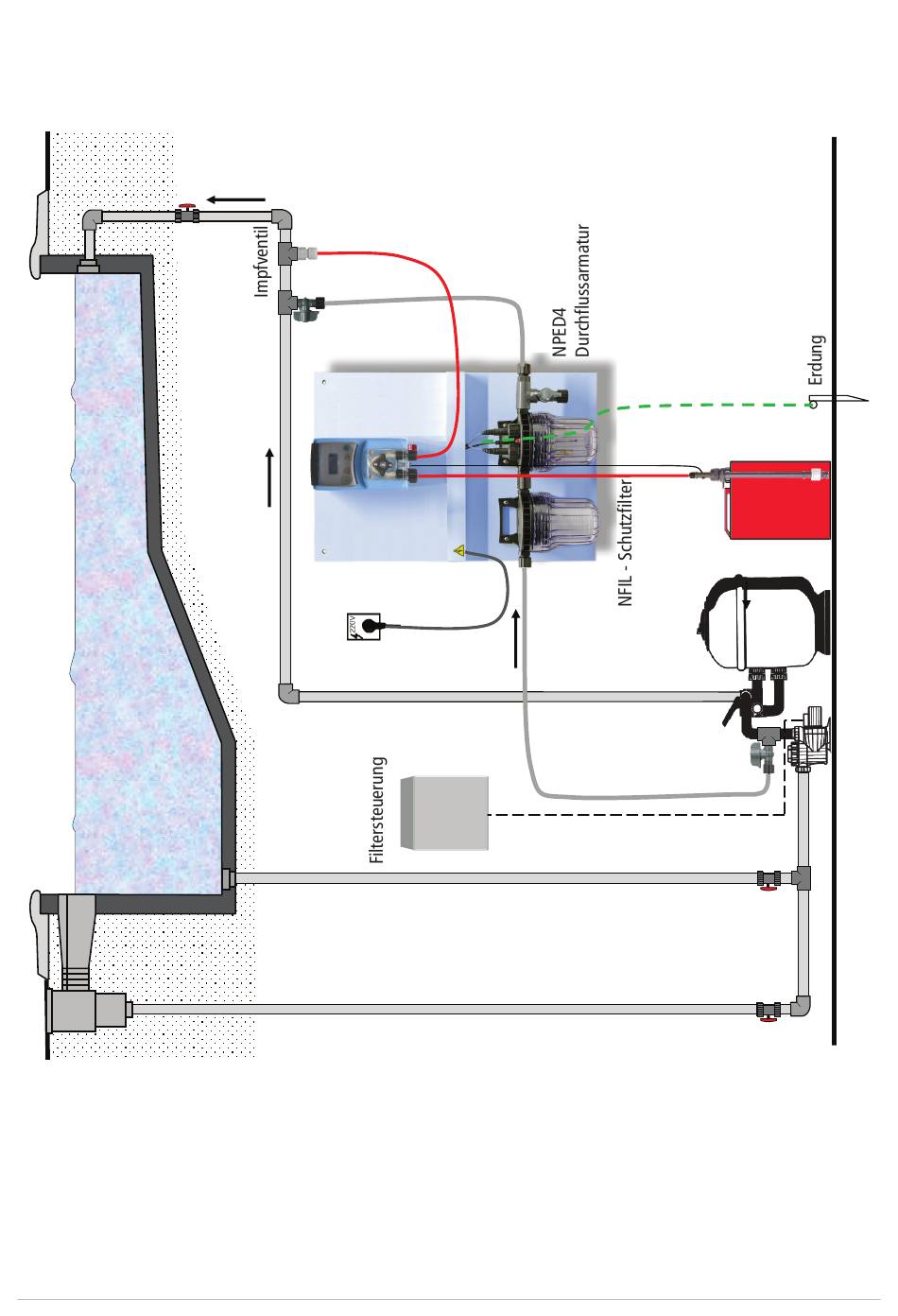

abb. 11.3 installationsbeispiel 3
29
