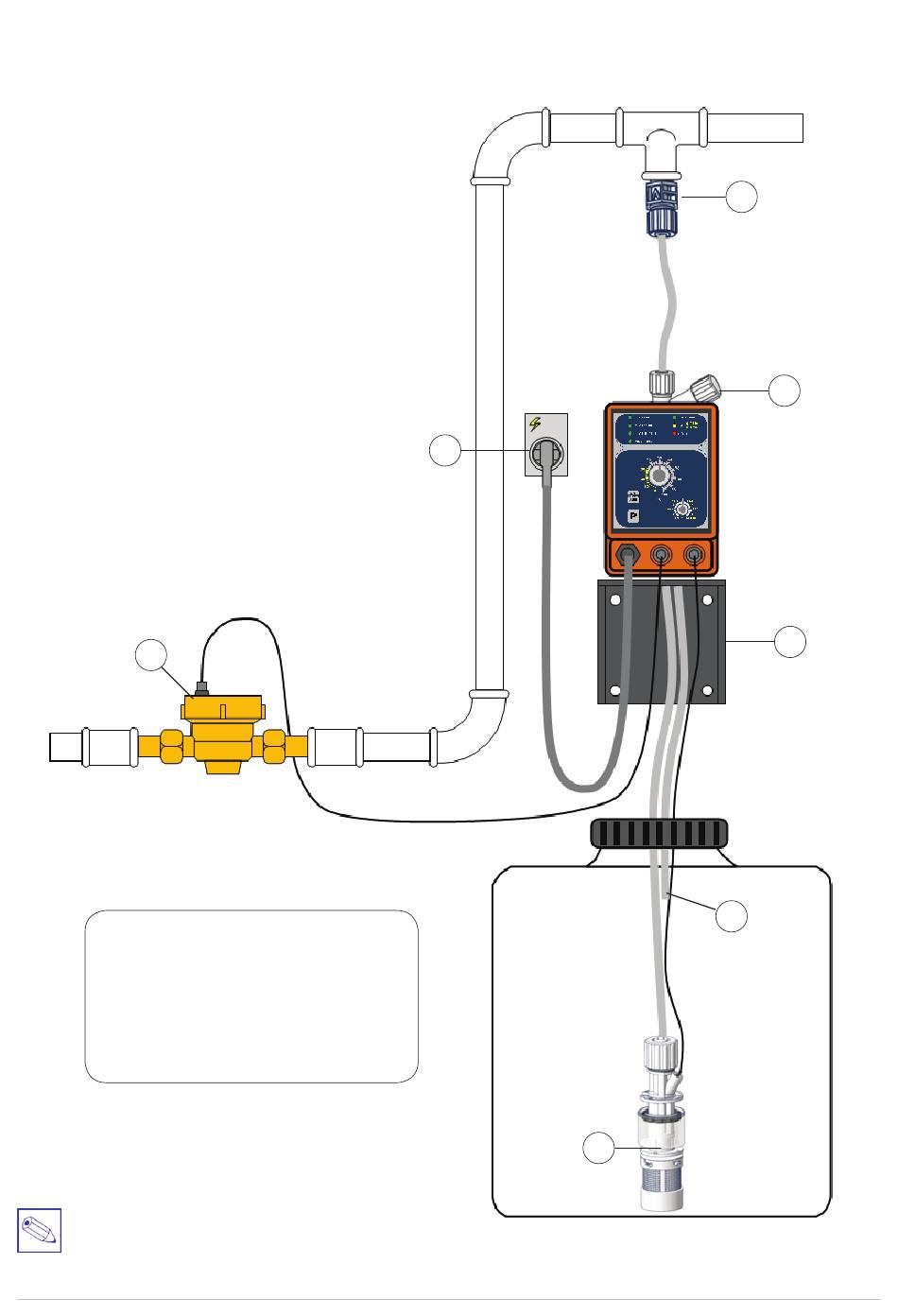

Abb. 3.1 Installation K-Plus; Installation K-Plus - Emec K-PLUS Bedienungsanleitung

3.2 Installation
4
1 - Impfventil 1/2" - 4x6 oder 6x8 mm
2 - Axial-Fußventil mit Niveauschalter/Leermelder
3 - STKN - Montagekonsole
4 - CTFI - Kontaktwasserzähler
5 - Handentlüftungsventil
6 - Entlüftungsschlauch 4x6 mm PVC
7 - Schuko-Steckdose (Feuchtraum)

abb. 3.1 installation K-plus

hinweis:
die dosierpumpe ist an einer senkrechten, stabilen wand zu montieren.
die Montagehöhe (ab boden des dosiermittelbehälters) sollte maximal 1,5 m betragen.
Dosierpumpe „K-PLUS"
mit handentlüftung
7
1
6
2
5
3
9
