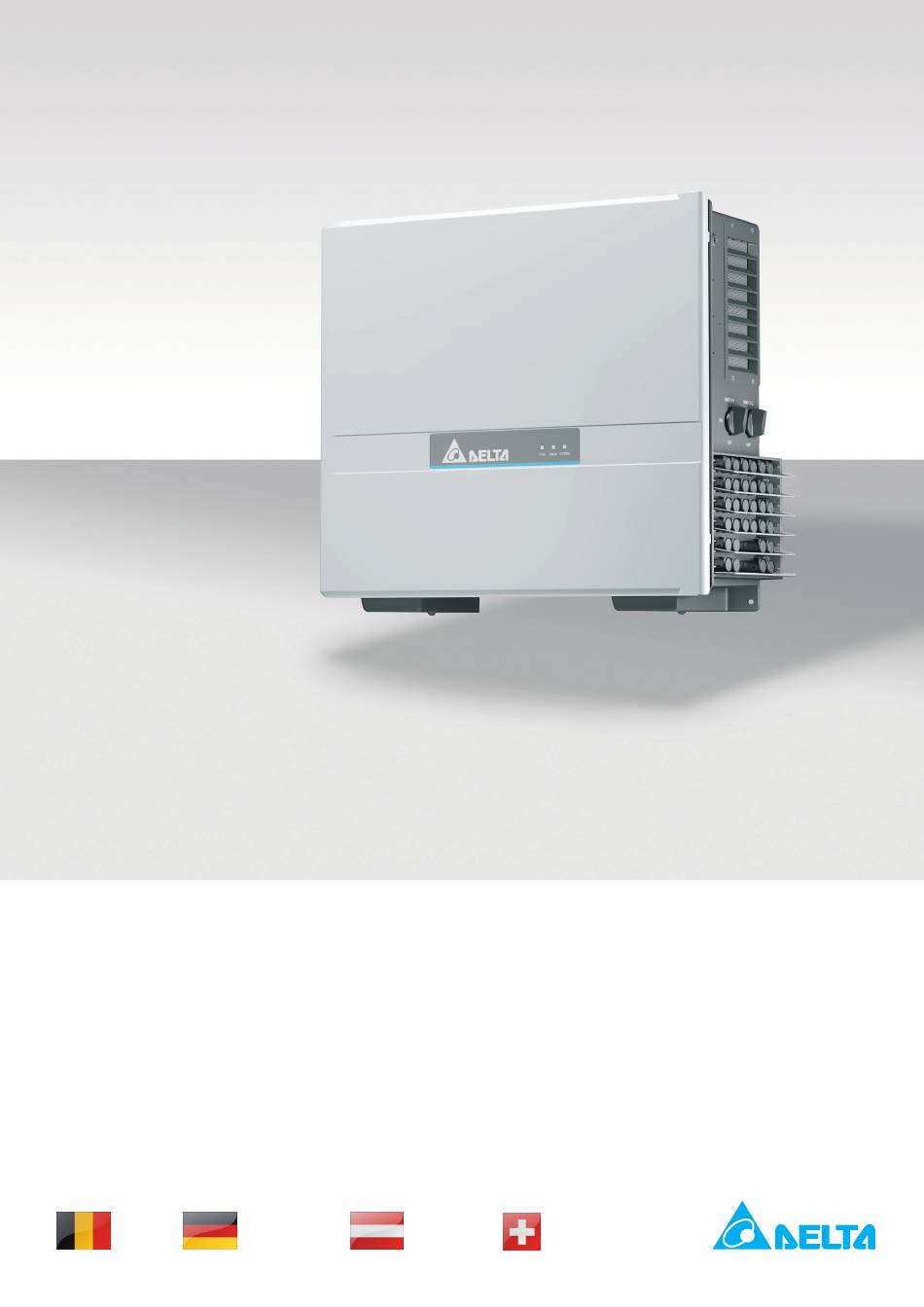

- Seite 1 Grafische Installationsanleitung Solar-Wechselrichter M100A_280 (Delta-Teilenummer RPI104M280000, Produktversion 0) Belgien Deutschland Österreich Schweiz Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03...
- Seite 2 Version der Installationskurzanleitung bzw. des Installations- und Betriebshandbuchs verfügbar ist. Autorisierter Repräsentant für dieses Produkt in der EU: Delta Electronics (Netherlands) B.V. © Copyright – Delta Electronics (Netherlands) B.V. – Zandsteen 15 Alle Rechte vorbehalten. 2132 MZ Hoofddorp Dieses Handbuch ist für die Verwendung durch Elektro-...
- Seite 3 M50A _260 P/N: RPI503260000 200-1000Vdc, MPPT 390-900Vdc MAX Idc: 26A*6 MPPT, 1000Vdc max MAX Idc: 50A*6 MPPT 220/380Vac, 230/400Vac 3P4W/3P3W, 50/60Hz 83.4A max., cosφ 0.8ind ~ 0.8 cap 50kW/50kVA nom, 50kW/55kVA max IP Code IP66 O....0 Produktversion Änderungen zum Vorgängermodell Dies ist eine neues Produkt.
-
Seite 4: Sicherheitsanweisungen
Wechselrichter gemäß den anschließen, dann AC- und DC-Kabel. Sicherheitsanweisungen und Arbeitsanweisungen dieses Handbuchs installiert und betrieben werden. Delta Electronics ist nicht für Schäden verantwortlich, die dadurch entstehen, dass die Sicherheitsanwei- sungen und Arbeitsanweisungen dieses Handbuchs nicht befolgt wurden. - Seite 5 Alle Reparaturarbeiten am Wechselrichter müssen durch Delta Electronics ausgeführt werden. Anderen- falls erlischt die Garantie. ● Warnhinweise, Warnsymbole und sonstige Kenn- zeichnungen, die von Delta Electronics am Wech- selrichter angebracht wurden, dürfen nicht entfernt werden. ● Um die Gefahr eines Störlichtbogens zu vermeiden, keine Kabel abziehen, wenn der Wechselrichter unter Last steht.
- Seite 6 Lieferumfang MOU-H INV-I INV-Q INV-X Keine beschädigten Komponenten verwenden! Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03...
- Seite 7 Lieferumfang DC-P+ AC-C1 Amphenol H4 – 4/6 mm DC+ (H4CFC4D●MS) DC-P– AC-PE Amphenol H4 – 4/6 mm DC– (H4CMC4D●MS) DC-T AC-C2 DC-B Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03...
-
Seite 8: Zubehör Und Software
Zubehör muss separat bestellt werden. Windows PC 0,25 ... 1,5 mm RS485/USB Adapter Sie benötigen einen Windows-PC mit RS485/USB- Adapter. Auf dem PC muss die Delta Service Softare (DSS) installiert sein. Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03... -
Seite 9: Informationen Auf Dem Typenschild
Informationen auf dem Typenschild Lebensgefahr durch Stromschlag Wenn der Wechselrichter in Betrieb ist, entsteht im Inneren eine potenziell lebens- gefährliche Spannung, die noch 60 Sekunden nach Trennung der Stromversorgung 60 seconds erhalten bleibt. Vor Arbeiten am Wechselrichter das mitgelieferte Handbuch lesen und die darin ent- haltenen Anweisungen befolgen. - Seite 10 Abmessungen 144,5 263,4 max. 1,8 Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03...
- Seite 11 Abmessungen Sub-1G Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03...
-
Seite 12: Montage
Montage 2020 2021 2022 2023 2024 > 600 > 300 > 300 Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03... - Seite 13 Montage > 300 ... 600 > 300 > 300 > 50 > 300 > 300 Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03...
- Seite 14 Wandmontage Ø 6,5 mm 77 kg Ø 8,5 mm / 10 Nm Ø 8,5 mm / 10 Nm Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03...
- Seite 15 Bodenmontage Ø13 mm 24,5 Nm 77 kg Ø13 mm Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03...
- Seite 16 Montage SWITCH 1 SWITCH 2 Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03...
- Seite 17 Kommunikationskarte RS485 Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03...
- Seite 18 RS485 RS485 CAT5 / CAT6 Ø 7,2 / 8,0 / 10,0 mm; 0,25 ... 1,5 mm (1) RS485-Klemmenblock • (2) DIP-Schalter für RS485-Abschlusswiderstand Den RS485-Abschlusswiderstand des Datenloggers einschalten oder einen Abschlusswiderstand anschlie- ßen. Wenn der Datenlogger keinen integrierten RS485- Datenlogger Abschlusswiderstand hat, den Datenlogger in der Mitte RS485 des RS485-Bus anschließen.
-
Seite 19: Digitale Eingänge
Potenzialfreie Kontakte Digitale Eingänge CAT5 / CAT6 Ø 7,2 / 8,0 / 10,0 mm; 0,25 ... 1,5 mm Das Ereignis, bei dem die Relais der potenzialfreien Kontakte auslösen, kann mit der Delta Service Software eingestellt werden. – – Externe Abschaltung –... - Seite 20 PC anschließen Delta Service Software (DSS ) RS485 RS485/USB Adapter Windows PC PC über den RS485/USB-Adapter mit Wechselrichter verbinden. Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03...
-
Seite 21: Netz (Ac) Anschließen
Netz (AC) anschließen AC-C1 + AC-C2 D1.1 D1.2 D1.3 D1.4 D2.1 D2.2 D2.3 AC-C2 d [mm] M [Nm] P [mm] d [mm] M [Nm] P [mm] 72 ... 77 mm 10 Nm 6,5 ... 4,5 mm D2.1 25 ... 28 mm 6,5 ... - Seite 22 Netz (AC) anschließen M10 Hex / 42,4 Nm 270 mm 195 mm M10 / 24,5 Nm AC-C1 AC-PE M8 / 14,7 Nm 70 ... 240 mm 70 ... 240 mm Al se 30 mm L1 / L2 / L3 / N <...
-
Seite 23: Solarmodule (Dc) Anschließen
Solarmodule (DC) anschließen DC-P+ DC-P– Amphenol H4 – 4/6 mm Amphenol H4 – 4/6 mm DC+ (H4CFC4D●MS) DC– (H4CMC4D●MS) DC-T DC-B DC-B Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03... - Seite 24 Inbetriebnahme SWITCH 1 SWITCH 2 Delta Service Software (DSS ) Windows PC Der Wechselrichter muss mit Wechselstrom (Netz) Die Software starten und Wechselrichter in Betrieb und/oder Gleichstrom (Solarmodule) versorgt sein. nehmen. Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03...
- Seite 25 Grafische Installationsanleitung M100A_280 RPI104M280000 Produktversion 0 EU V1.0 DE 2022-01-03...
-
Seite 26: Technische Daten
Technische Daten Eingang (DC) M100A Maximale Eingangsleistung (pro MPP-Tracker / 12,7 kW / 110 kW gesamt) 100 kW Nennleistung 200 bis 1000 V Betriebseingangsspannungsbereich 1100 V Maximale Eingangsspannung 610 V Nennspannung Anzahl der MPP-Tracker 200 bis 1000 V MPP-Eingangsspannungsbereich gesamt MPP-Eingangsspannungsbereich mit voller Leistung bei 20 °C: 470 bis 860 V bei 30 °C: 470 bis 840 V... - Seite 27 Spannungsversorgung, 6x digitale Eingänge RS485, Sub-1G (optional), Wi-Fi (optional) Kommunikation Modbus RTU Kommunikationsprotokolle Allgemeine Spezifikationen M100A M100A_280 Delta Modellname RPI104M280000 Delta Teilenummer -25 bis +60 °C Gesamtbetriebstemperaturbereich 0 bis 100%, nicht kondensierend Relative Luftfeuchtigkeit 4000 m über Meeresspiegel Maximale Betriebshöhe <65,2 dB(A)
